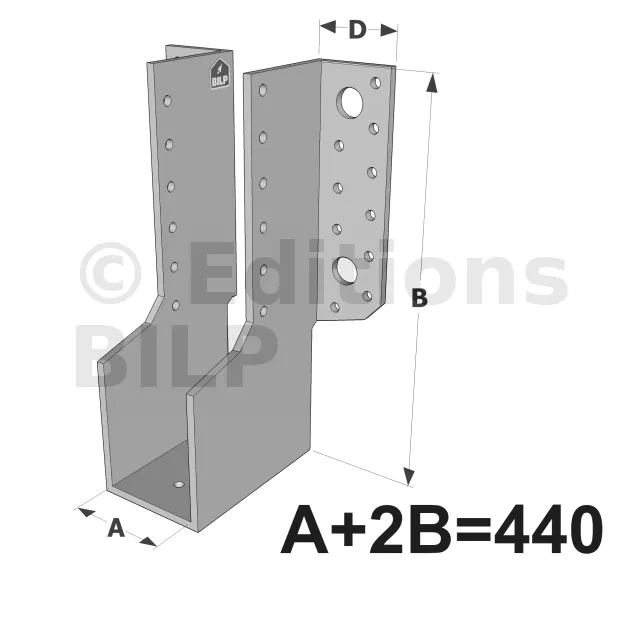

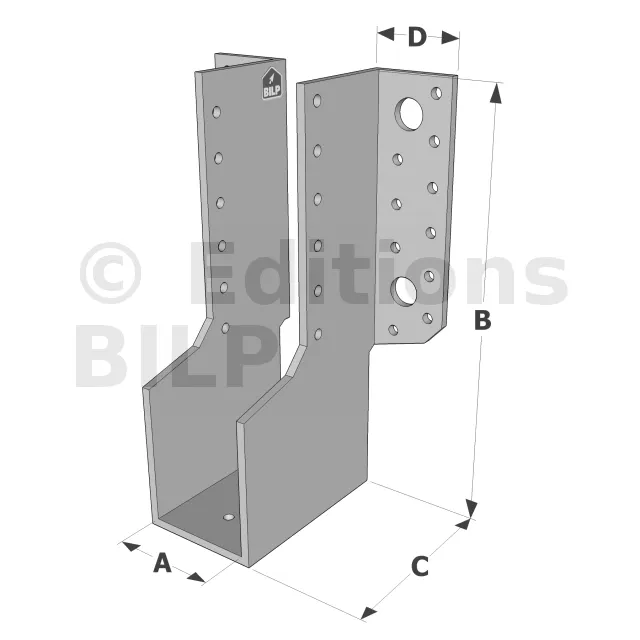

Grands sabots à ailes extérieures, gamme GLE ECONOMIQUE (développé 300mm, épaisseur 4mm, profondeur 90mm) - Réf. GLE440/100/4

Grands sabots à ailes extérieures, gamme GLE ECONOMIQUE

Caractéristiques :

Déclarations de performance : FR-DoP-e06/0270
Agréments techniques : ETA-06/0270

Matière :

• S250GD + Z275 suivant NF EN 10346,
• Epaisseur 2,5 à 4 mm.

Les sabots de charpente GLE ÉCONOMIQUE sont conçus pour offrir une résistance optimale tout en restant économiques. Le choix de l’épaisseur du sabot (2,5 mm ou 4 mm) permet d’adapter le connecteur aux besoins spécifiques de chaque projet, garantissant ainsi une flexion maîtrisée et une résistance accrue.

• Épaisseur 2,5 mm : Idéale pour les charpentes légères ou intermédiaires, offrant un excellent compromis entre robustesse et flexibilité.
• Épaisseur 4 mm : Recommandée pour les charpentes nécessitant une résistance supérieure, notamment dans les structures exposées à des charges importantes ou des conditions environnementales sévères.
• Profondeur de 90 mm : Cette dimension permet une intégration harmonieuse dans la structure, facilitant l’assemblage des pannes intermédiaires et assurant une stabilité renforcée.

Avantages :

• Adaptabilité : Les grands sabots à ailes extérieures peuvent être utilisés dans divers types de charpentes, qu’il s’agisse de bois ou de béton, offrant une grande flexibilité dans la conception des structures.
• Résistance au feu : Fabriqués en acier galvanisé, ces sabots offrent une résistance au feu accrue, contribuant ainsi à la sécurité globale de la structure.
• Assemblage et flexion : Les pannes intermédiaires assemblées à l’aide de ces sabots bénéficient d’une répartition homogène des charges, réduisant les points de flexion et augmentant la durabilité de la charpente.
• Structure apparente : Les grands sabots GLE ÉCONOMIQUE, avec leurs ailes extérieures, peuvent également être utilisés dans des structures apparentes, ajoutant une touche esthétique tout en garantissant une robustesse sans faille.

Applications

• Les grands sabots à ailes extérieures de la gamme GLE Économique offrent une solution fiable et économique pour l’assemblage et le renforcement de diverses structures en bois massif, en bois composite et en bois lamellé-collé.
• Ils sont parfaits pour les fermes triangulées, les profilés, ainsi que pour les applications mixtes avec acier et béton.
• Ces sabots sont parfaitement adaptés aux solives, pannes, lisses et aux montants de bardage.
• Leur utilisation est également recommandée pour les butées de chevron et le renforcement d’assemblages existants.

L’installation des sabots de charpente de la gamme GLE Économique est simple et rapide, grâce à des trous pré-percés permettant une fixation efficace. Ils sont particulièrement adaptés aux charpentes nécessitant une répartition uniforme des charges et une grande résistance aux efforts mécaniques.

Valeurs caractéristiques GLE 4mm

Valeurs caractéristiques sous condition de feu - Connexion bois sur bois

Les valeurs en situation d’incendie sont des valeurs de résistances caractéristiques à 30 minutes R30. Les seules fixations autorisées sont les pointes CNA Ø4,0x75 mm ou les vis CSA Ø5,0x80-DE.

Valeurs caractéristiques - connexion bois sur bois petites largeurs - avec vis connecteur SSH

La tension transversale doit être vérifiée par l’utilisateur et car elle peut être prépondérante. Ces valeurs sont valides si les distances minimum de SSH ci-dessous sont respectées :

Pour des distances plus faibles, se référer à l’ETA-06/0270 et l’EN1995.

L’épaisseur minimale du bois porteur pour l’utilisation de SSH Ø12x60 est de 73 mm.
