Pointe crantée 4,0x50mm - boite de 250 pointes - Réf. CNA4.0X50
-
RéférenceCNA4.0X50
-
Fabricationfrançaise
-
MarqueSimpson Strong-Tie
-
Code EAN5701953212209
-
Diamètre de la tête7mm
-
Longueur du filetage35mm

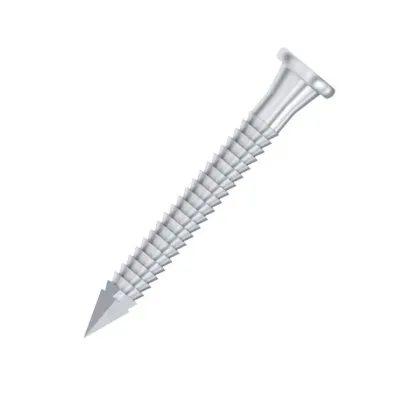

Pointes annelées Electrozinguées
Les pointes annelées électrozinguées CNA sont préconisées pour les assemblages structurels des connecteurs Simpson Strong-Tie. Tous nos essais ont été réalisés avec ce type de pointes. Pour plus de traçabilité sur les chantiers, elles sont estampillées ≠, une garantie de qualité sans équivalent.
Caractéristiques
Agréments techniques : ETA-04/0013
Déclarations de performance : FR-DoP-e04/0013 ; FR-DoP-h12/0001
Matière
- Acier électrozingué suivant la norme EN 2081.
Avantages
- La forme conique située sous la tête permet un contact total de la pointe avec le trou,
- Haute résistance à l‘arrachement.
- Marquage sur la tête qui indique la longueur.
Applications
Support
- Porteur : bois massif, bois composite, lamellé collé.
- Porté : connecteur métallique d’épaisseur max. 4 mm.
Domaines d’utilisation
- Fixations de sabots de charpente,
- Équerres d’assemblage,
- Feuillards et plaques perforées...
Données techniques
Références | Dimensions [mm] | Quantité par boîte | ||||
---|---|---|---|---|---|---|
l | lg | d | dh | ht | ||
CNA3,1X35-HV | 35 | 21.4 | 3.1 | 6.2 | 1 | 2000 |
CNA3.7X50 | 50 | 34.5 | 3.7 | 7.4 | 1.4 | 250 |
CNA4.0X35/100-R | 35 | 20 | 4.4 | 7 | 1.5 | 100 |
CNA4,0X35 | 35 | 20 | 4.4 | 7 | 1.5 | 250 |
CNA4,0X35-HV | 35 | 20 | 4.4 | 7 | 1.5 | 1500 |
CNA4,0X40 | 40 | 25 | 4.4 | 7 | 1.5 | 250 |
CNA4,0X40-FR | 40 | 25 | 4.4 | 7 | 1.5 | 1500 |
CNA4.0X50/100-R | 40 | 35 | 4.4 | 7 | 1.5 | 100 |
CNA4,0X50 | 50 | 35 | 4.4 | 7 | 1.5 | 250 |
CNA4,0X50-HV | 50 | 35 | 4.4 | 7 | 1.5 | 1500 |
CNA4,0X60 | 60 | 45 | 4.4 | 7 | 1.5 | 250 |
CNA4,0X60-HV | 60 | 45 | 4.4 | 7 | 1.5 | 1000 |
CNA4,0X75 | 75 | 59 | 4.4 | 7 | 1.5 | 250 |
CNA4,0X75-HV | 75 | 59 | 4.4 | 7 | 1.5 | 1000 |
CNA4,0X100 | 100 | 65 | 4.4 | 7 | 1.5 | 250 |
Caractéristiques mécaniques
Références | Résistance Caractéristique au cisaillement Rlat,k par rapport à l épaisseur d acier [kN] | Résistance Caractéristique à l arrachement Rax,k [kN] | ||
---|---|---|---|---|
1,2 mm | 1,5 - 2,0 mm | 2,5 - 4,0 mm | ||
CNA3,1X35-HV | - | - | - | - |
CNA3.7X50 | 1.9 | 1.9 | 1.9 | 0.9 |
CNA4.0X35/100-R | 1.7 | 1.7 | 1.6 | 0.6 |
CNA4,0X35 | 1.7 | 1.7 | 1.6 | 0.6 |
CNA4,0X35-HV | 1.7 | 1.7 | 1.6 | 0.6 |
CNA4,0X40 | 1.9 | 1.9 | 1.8 | 0.7 |
CNA4,0X40-FR | 1.9 | 1.9 | 1.8 | 0.7 |
CNA4.0X50/100-R | 2.2 | 2.2 | 2.2 | 1 |
CNA4,0X50 | 2.2 | 2.2 | 2.2 | 1 |
CNA4,0X50-HV | 2.2 | 2.2 | 2.2 | 1 |
CNA4,0X60 | 2.4 | 2.4 | 2.4 | 1.2 |
CNA4,0X60-HV | 2.4 | 2.4 | 2.4 | 1.2 |
CNA4,0X75 | 2.5 | 2.5 | 2.5 | 1.5 |
CNA4,0X75-HV | 2.5 | 2.5 | 2.5 | 1.5 |
CNA4,0X100 | 2.5 | 2.5 | 2.5 | 1.4 |
Ces valeurs sont données pour un bois de classe C24. Pour les autres classes, multiplier les valeurs par les coefficients de passage donnés dans le tableau ci-dessous. Ces valeurs sont données suivant l’ETE-04/0013 et pour des tôles d’épaisseur 1,5 à 4 mm.
|COEFFICIENTS DE PASSAGE|Classes de bois|<|<|<|<|
| |C14|C18|C24|C30 ou GL24|SCL|
|Cisaillement|0,87|0,95|1,00|1,05|1,16|
|Arrachement|1,00|1,00|1,00|1,00|1,00|
