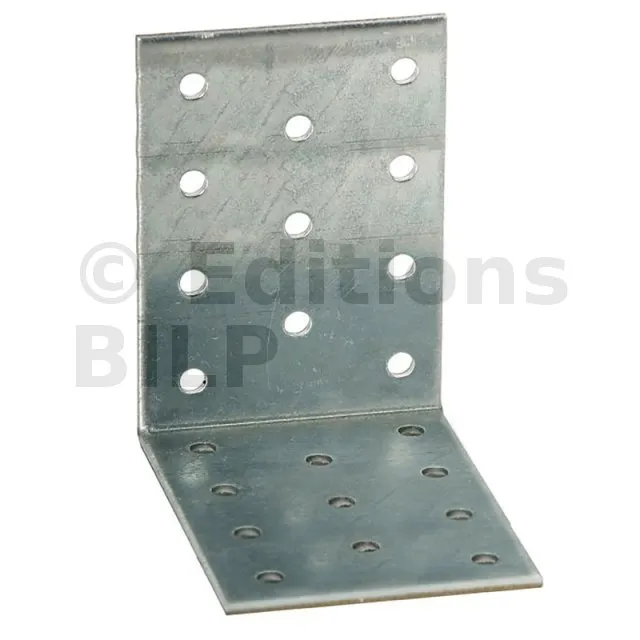

Équerres Simples - Réf. ES11/60_5

EN STOCK
Expédition immédiate disponible pour 2 unité(s).
1€62
  TTC  / équerre
soit 8.10€ pour 5 équerres

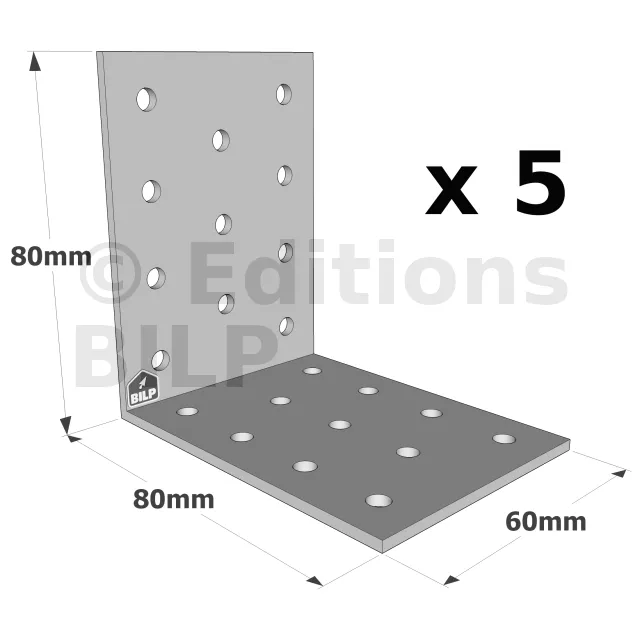

    • 60mm
    • 80mm
    • 80mm
    • 5 pièces
  • Autres choix

  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • Référence
    ES11/60_5
  • Fabrication
    française
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF EN 10346.
  • Marque
    SIMPSON Strong-Tie
  • Epaisseur
    2.5mm
  • Perçage Ø5 Aile B
    11
  • Perçage Ø5 Aile C
    11
  • Fixations Ailes B
    8 ; type : Pointes annelées CNA Ø 4.0 mm ou Vis CSA Ø 5.0 mm
  • Fixations Ailes C
    6 ; type : Pointes annelées CNA Ø 4.0 mm ou Vis CSA Ø 5.0 mm
  • Code EAN
    3523140200712

Équerres Simples

Cette gamme se décline en deux profondeurs (60 et 80 mm) et de nombreuses largeurs pour s’adapter à une grande variété d’assemblages structurels sur bois.

Caractéristiques :

Déclarations de performance : FR-DoP-e06/0106

Agréments techniques : ETA-06/0106

Matière :

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Épaisseur : 2,5 mm.

Avantages :

  • Disponibles dans de nombreuses largeurs.

Applications

Support :

  • Porteur : bois massif, bois lamellé-collé, bois composite...
  • Porté : bois massif, lamellé collé, fermes triangulées, profilés et bois composite.

Domaines d’utilisation :

  • Lisses et montants de bardages,
  • Ancrages de chevron, consoles,
  • Assemblages de pannes,
  • Renforcement d‘assemblages existants.

Dimensions et perçages


Dimensions [mm]Perçages [mm]FixationsValeurs caractéristiques - 2 équerres par assemblage - Bois C24 [kN]
Traction (F1) Cisaillement (F2=F3)
Références Largeur Profondeur Hauteur Ep Aile B Aile C Aile B Aile C CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50
ES10/40 40 60 60 2.5 5 ø5 5 ø5 3 3 2.4 3.1 2.3 3.1
ES10/60 60 60 60 2.5 8 ø5 8 ø5 5 5 3.6 4.9 5.6 7.4
ES10/80 80 60 60 2.5 10 ø5 10 ø5 6 6 4.7 6.2 7.3 9.7
ES10/100 100 60 60 2.5 10 ø5 10 ø5 8 5 3.7 5.8 10.2 13.6
ES10/120 120 60 60 2.5 12 ø5 12 ø5 9 6 4.6 7.3 12.4 16.5
ES10/140 140 60 60 2.5 14 ø5 14 ø5 11 7 5.3 8.3 16.7 22.2
ES10/160 160 60 60 2.5 16 ø5 16 ø5 12 8 5.6 9.6 19 25.3
ES11/40 40 80 80 2.5 6 ø5 6 ø5 5 4 2.4 2.8 3.4 4.6
ES11/60 60 80 80 2.5 11 ø5 11 ø5 8 6 3.6 4.9 7.3 9.8
ES11/80 80 80 80 2.5 12 ø5 12 ø5 10 8 4.7 6.3 10.1 13.5
ES11/100 100 80 80 2.5 15 ø5 15 ø5 13 10 4.2 5.8 14.6 19.4
ES11/120 120 80 80 2.5 18 ø5 18 ø5 15 12 5.1 7.3 17.3 23.1
ES11/140 140 80 80 2.5 21 ø5 21 ø5 18 14 5.9 8.3 23.5 31.3
ES11/160 160 80 80 2.5 24 ø5 24 ø5 20 16 6.8 9.6 27 35.9
ES11/180 180 80 80 2.5 27 ø5 27 ø5 23 18 7.6 10.6 34 45.3
ES11/200 200 80 80 2.5 30 ø5 30 ø5 25 20 8.4 12.1 38 50.7

Valeurs caractéristiques simplifiées


RéférencesValeurs Caractéristiques simplifiées - Connexion bois sur bois - Clouage total
Fixations Valeurs Caractéristiques simplifiées - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1,k* R2,k = R3,k*
Qté Qté CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50
ES10/40 3 3 2.2 2.8 2.2 2.9
ES10/60 5 5 3.3 4.4 5.1 6.7
ES10/80 6 6 4.4 5.6 6.6 8.7
ES10/100 8 5 3.7 6.2 9.2 12.2
ES10/120 9 6 4.6 7.6 11.2 14.9
ES10/140 10 7 5.2 8.7 15.1 20
ES10/160 12 8 6.1 10.1 17.2 22.8
ES11/40 5 4 2.2 2.8 3.1 4.2
ES11/60 8 6 3.6 4.9 7.3 9.8
ES11/80 10 8 4.4 5.7 9.1 12.2
ES11/100 13 10 3.8 6.4 13.2 17.5
ES11/140 17 14 5.3 9.1 21.2 28.2
ES11/160 20 16 6.1 10.6 24.3 32.3
ES11/200 25 20 7.6 13.3 34.3 45.7

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-06/0106.

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
