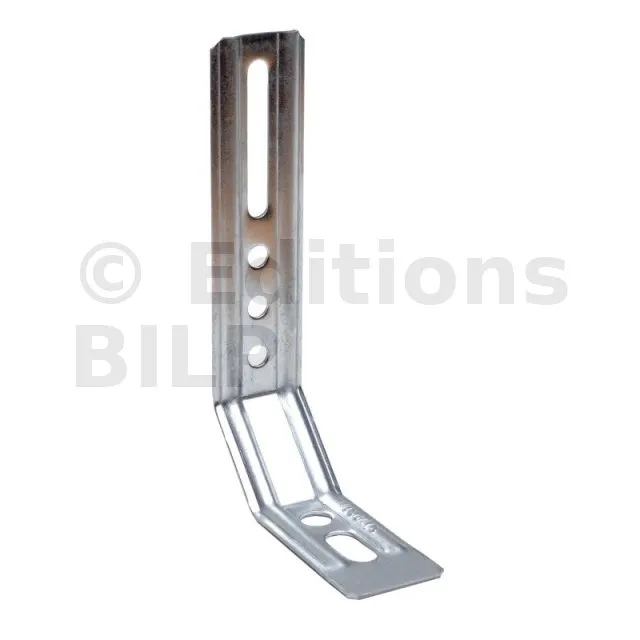

Equerre nervurée à pan coupé

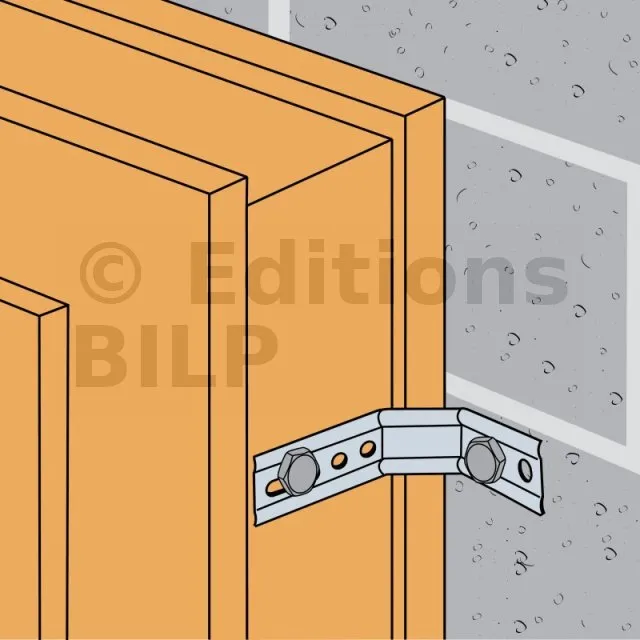

Les équerres nervurées à pan coupé type ENPC sont étudiées pour fixer les dormants des menuiseries extérieures avec joint d‘étanchéité. Un large choix de dimensions permet de répondre à l‘ensemble des situations rencontrées sur chantier.

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Épaisseur : 1,5 mm.

Avantages

  • Gamme large pour une variété d’utilisations,
  • Utilisable sur bois et sur béton,
  • Trous oblongs facilitant l’ajustement des assemblages,
  • Respecte le DTU36.5.

Applications

Support

  • Porteur : menuiserie PVC, bois, aluminium, acier,
  • Porté : bois, béton, acier.

Domaines d’utilisation

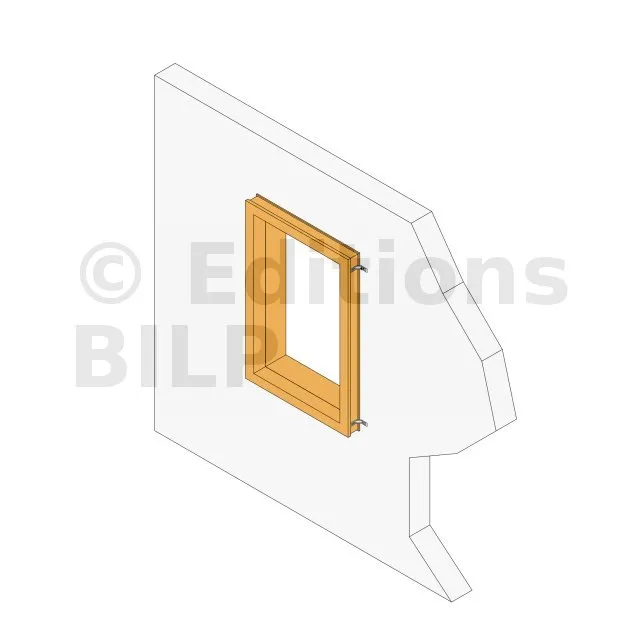

  • Fixation de menuiseries intérieures et extérieures.

Données techniques

Dimensions et Valeurs Admissibles

RéférencesDimensions [mm]Perçages Aile APerçages Aile BValeurs admissibles suivant DTU36.5 [daN]
A B C Ep. Ø6.5 Ø6.5x20 Ø6.5x30 Ø6.5x45 Ø9 Ø9x20 R1.d
ENPC55/1.5 55 81 30 1.5 - 1 - - 1 1 12
ENPC70/1.5 70 81 30 1.5 - - 1 - 1 1 12
ENPC85/1.5 85 81 30 1.5 - - - 1 1 1 12
ENPC100/1.5 100 81 30 1.5 1 - - 1 1 1 12
ENPC115/1.5 115 81 30 1.5 2 - - 1 1 1 12
ENPC130/1.5 130 81 30 1.5 3 - - 1 1 1 12
ENPC145/1.5 145 81 30 1.5 4 - - 1 1 1 12
