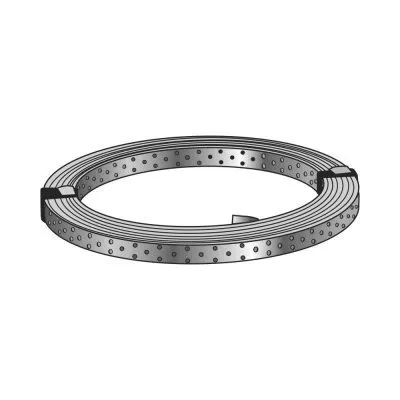

Feuillard perforé - Inox A2

Les feuillards perforés FPIX apportent une réponse aux problèmes liés à l‘antiflambement des charpentes. Ils sont particulièrement adaptés à la fermette. Ils permettent aussi de répondre à de nombreuses mises en œuvre, et ce, dans des ambiances agressives.

Produit	Dispo	Prix TTC
Feuillard perforé - Inox A2 - Largeur : 30mm, épaisseur : 1.5mm, Longueur : 25m - Réf. FPIX30/1.5/25 Largeur : 30mm		540€⁰³ TTC / Rouleau de 25m
Feuillard perforé - Inox A2 - Largeur : 40mm, épaisseur : 2mm, Longueur : 25m - Réf. FPIX40/2/25 Largeur : 40mm		417€⁸⁰ TTC / Rouleau de 25m
Feuillard perforé - Inox A2 - Largeur : 20mm, épaisseur : 0.8mm, Longueur : 10m - Réf. FPIX20/0.8/10 Largeur : 20mm		110€⁸⁰ TTC / Rouleau de 10m

Caractéristiques

Déclaration de performance (DOP) : fr-dop-h10-0001.pdf

Matière

Acier inoxydable A2 suivant NF EN 10088,
Épaisseur : 1 à 2 mm selon les modèles.

Avantages

Souplesse de mise en œuvre,
Utilisable en atmosphère agressive.

Applications

Support

Porteur : bois massif, bois composite, bois lamellé-collé, acier, béton,
Porté : bois massif, bois composite, bois lamellé-collé, profil acier ou PVC.

Domaines d’utilisation

Antiflambement des charpentes et bardage bois,
Fixation de gaines,
Réalisation d‘assemblages divers,
Reprise de charge au soulèvement.

Données techniques

Dimensions

Références	Dimensions			Perçages		Section minimale [mm²]
	A [mm]	B [m]	t [mm]	Taille	Taille
FPIX20/0.8/10	20	10	0.8	Ø5	Ø7	8
FPIX30/1,5/25	30	25	1.5	Ø5	Ø8	30
FPIX40/2/25	40	25	2	Ø5	Ø8	60

Performances du produit

Références	Valeurs Caractéristiques - Bois C24 [kN]
	R1,k*
	Valeur maximum	CNA4,0X35	CNA4,0X40	CNA4,0X50	CNA4,0X60
FPIX20/0.8/10	3,9 / kmod	1,66 x n	1,83 x n	2,22 x n	2,36 x n
FPIX30/1,5/25	12,3 / kmod	1,66 x n	1,83 x n	2,22 x n	2,36 x n
FPIX40/2/25	21,8 / kmod	1,66 x n	1,83 x n	2,22 x n	2,36 x n

* R1,k est calculée à partir des capacités des pointes et ne doit pas excéder la valeur maximale.
n = nombre effectif de pointes sur une ligne suivant l’Eurocode 5 8.3.1.1 (8)

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Fiche technique feuillard perforé - Inox A2

Fixations

Sur bois :

Pointes annelées CNAS Ø4.0,

Sur béton :

Chevilles mécaniques à expansion inox,
Chevilles chimiques inox.

Sur acier :

Boulons inox,
Rivets inox,
Boulons HR inox.

Installation
Utilisation d’un tendeur de feuillards BANSTR :

Pointer le feuillard sur un des éléments bois.
Tendre le feuillard sur l’élément suivant grâce à l’outil BANSTR.
Pointer le feuillard sur cet élément bois.
Répéter l’opération jusqu’à atteindre le dernier élément et pointer.

Utilisation d’un tendeur de feuillards FMBS :

Pointer une 1ère section de feuillard sur un des éléments bois.
Pointer une 2nde section de feuillard sur un second élément bois.
Fixer l’autre extrémité de ces deux feuillards au tendeur FMBS afin de les associer au centre de la diagonale.
Régler le pas de vis afin de serrer l’ensemble.
