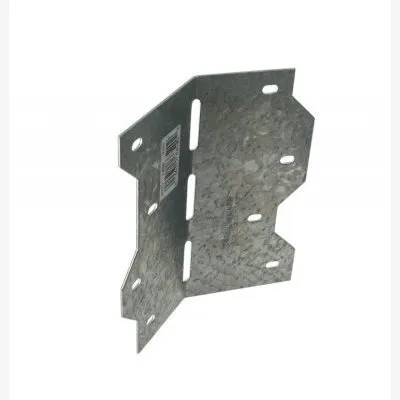

Equerre à angle ajustable

L‘équerre à angle ajustable LS est réglable sur chantier de 0 à 135 °. Elle n‘est pliable qu‘une fois.

Caractéristiques

Déclaration de performance : FR-DoP-e06/0106

Matière :

  • Acier galvanisé G90,
  • Epaisseur : 1,2 mm.

Avantages

  • Perçages oblongs facilitant le clouage pour les angles fermés,
  • Angle réglable sur chantier de 0 à 135°.

Applications

Support

  • Porteur : bois massif, lamellé-collé, profilés et bois composite, fermes triangulées, ...
  • Porté : bois massif, lamellé-collé, profilés et bois composite, fermes triangulées, ...

Domaines d’utilisation

  • Tous assemblages à angle non standard.

Données techniques

Dimensions



RéférencesDimensions [mm]Perçages Aile A Perçages Aile B
A B C t OblongØ4x7 OblongØ4x7
LS30 57 57 86 1.2 3 3
LS50 57 57 124 1.2 4 4
LS70 57 57 162 1.2 5 5

Valeurs Caractéristiques - Connexion bois sur bois - Clouage total - 1 équerre



RéférencesValeurs caractéristiques- Connexion bois sur bois - Clouage total
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 1 équerre [kN]
Aile A Aile B R2.k = R3.k
Qté Qté CNA3,7x50
LS30 3 3 2.8
LS50 4 4 4.3
LS70 5 5 4.4
