Grands sabots à ailes extérieures, gamme GLE ECONOMIQUE (développé 720mm, épaisseur 4mm, profondeur 90mm) - Réf. GLE720/4X

SUR MESURE
Ce produit sur commande ne peut être ni repris ni échangé
Expédition estimée dans 10 jours.
25€15
  TTC  / sabot

  • Référence
    GLE720/4X
  • Fabrication
    française
  • Matériau
    S250GD + Z275 suivant NF EN 10346
  • Marque
    SIMPSON Strong-Tie
  • Epaisseur
    4mm

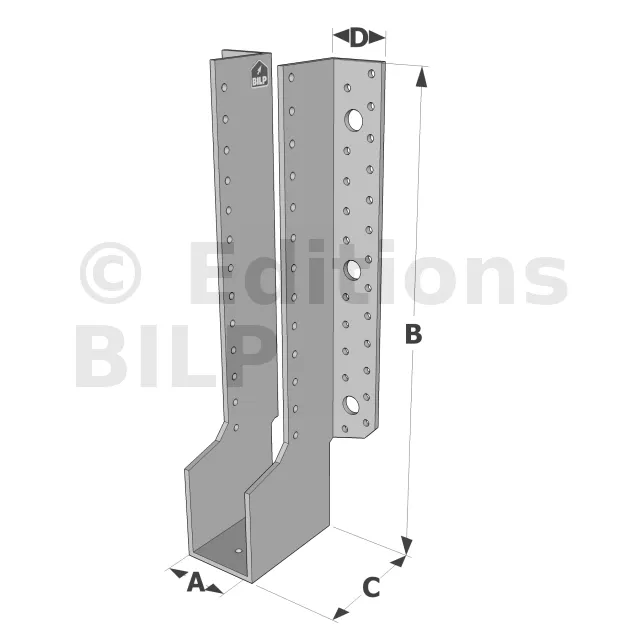

  • Profondeur (C)
    90mm
  • Hauteur maximale du bois porté
    Hauteur (B) x 3/2
  • Hauteur minimale du bois porté
    Hauteur (B) + 10
  • Perçages sur porteur Ø5 [mm]
    46
  • Perçages sur porté Ø5 [mm]
    26

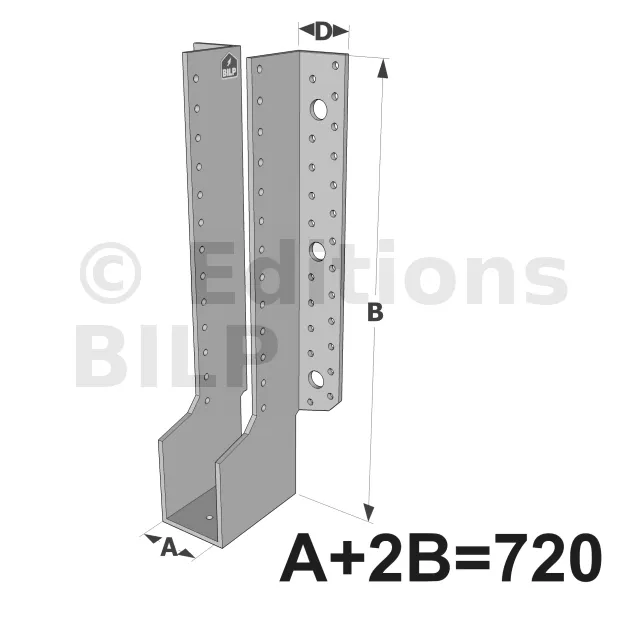

  • Hauteur (B)
    (720-Largeur (A))/2
  • Fixation BOIS/BOIS - clouage total
    Porteur : 46 ; Porté : 26 ; type : pointes annelées CNAØ4,0mm ou vis CSA Ø5.0mm
  • Fixation BOIS/BOIS - clouage partiel
    Porteur : 20 ; Porté : 14 ; type : pointes annelées CNAØ4,0mm ou vis CSA Ø5.0mm
  • Fixation sur BÉTON ou ACIER
    Porteur : 6 - WA M12-104/5 ; Porté : 26 - CNA Ø4,0 ; Sur support en acier : Boulons Ø12 mm (le diamètre du boulon ne peut être inférieur de plus de 2 mm à celui du perçage)
  • Largeur (D)
    40mm
  • Profondeur (F)
    98mm
  • Perçages sur porteur Ø14
    6

Grands sabots à ailes extérieures, gamme GLE ECONOMIQUE

Les grands sabots à ailes extérieures GLE sont préconisés dans de nombreux cas. Ils permettent d‘assembler une structure sans usinage à façon et ainsi de fiabiliser l‘ouvrage. De même, la multitude des applications rendues possibles par la polyvalence de ces produits les rendent aujourd‘hui incontournables dans la construction.

Caractéristiques :

Déclarations de performance : FR-DoP-e06/0270
Agréments techniques : ETA-06/0270

Matière :

  • S250GD + Z275 suivant NF EN 10346,
  • Epaisseur 2,5 à 4 mm.

Les sabots de charpente GLE ÉCONOMIQUE sont conçus pour offrir une résistance optimale tout en restant économiques. Le choix de l’épaisseur du sabot (2,5 mm ou 4 mm) permet d’adapter le connecteur aux besoins spécifiques de chaque projet, garantissant ainsi une flexion maîtrisée et une résistance accrue.

  • Épaisseur 2,5 mm : Idéale pour les charpentes légères ou intermédiaires, offrant un excellent compromis entre robustesse et flexibilité.
  • Épaisseur 4 mm : Recommandée pour les charpentes nécessitant une résistance supérieure, notamment dans les structures exposées à des charges importantes ou des conditions environnementales sévères.
  • Profondeur de 90 mm : Cette dimension permet une intégration harmonieuse dans la structure, facilitant l’assemblage des pannes intermédiaires et assurant une stabilité renforcée.

Avantages :

  • Adaptabilité : Les grands sabots à ailes extérieures peuvent être utilisés dans divers types de charpentes, qu’il s’agisse de bois ou de béton, offrant une grande flexibilité dans la conception des structures.
  • Résistance au feu : Fabriqués en acier galvanisé, ces sabots offrent une résistance au feu accrue, contribuant ainsi à la sécurité globale de la structure.
  • Assemblage et flexion : Les pannes intermédiaires assemblées à l’aide de ces sabots bénéficient d’une répartition homogène des charges, réduisant les points de flexion et augmentant la durabilité de la charpente.
  • Structure apparente : Les grands sabots GLE ÉCONOMIQUE, avec leurs ailes extérieures, peuvent également être utilisés dans des structures apparentes, ajoutant une touche esthétique tout en garantissant une robustesse sans faille.

Applications

  • Les grands sabots à ailes extérieures de la gamme GLE Économique offrent une solution fiable et économique pour l’assemblage et le renforcement de diverses structures en bois massif, en bois composite et en bois lamellé-collé.
  • Ils sont parfaits pour les fermes triangulées, les profilés, ainsi que pour les applications mixtes avec acier et béton.
  • Ces sabots sont parfaitement adaptés aux solives, pannes, lisses et aux montants de bardage.
  • Leur utilisation est également recommandée pour les butées de chevron et le renforcement d’assemblages existants.

L’installation des sabots de charpente de la gamme GLE Économique est simple et rapide, grâce à des trous pré-percés permettant une fixation efficace. Ils sont particulièrement adaptés aux charpentes nécessitant une répartition uniforme des charges et une grande résistance aux efforts mécaniques.

Valeurs caractéristiques GLE 4mm

Valeurs caractéristiques sous condition de feu - Connexion bois sur bois

Références​Valeurs Caractéristiques sous condition de feu - Connexion bois sur bois
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Porteur Porté R1.k
Largeur comprise entre 100 et 160 mm
Qté Qté CNA4.0x75
GLE380/4X 20 11 1
GLE440/4X 20 12 2.5
GLE500/4X 26 15 3.6
GLE540/4X 30 17 4.7
GLE600/4X 36 20 7.3
GLE660/4X 40 23 8.7
GLE720/4X 46 26 11.4

Les valeurs en situation d’incendie sont des valeurs de résistances caractéristiques à 30 minutes R30. Les seules fixations autorisées sont les pointes CNA Ø4,0x75 mm ou les vis CSA Ø5,0x80-DE.

Valeurs caractéristiques - connexion bois sur bois petites largeurs - avec vis connecteur SSH

RéférencesValeurs Caractéristiques - Bois sur bois petites largeurs - avec vis connecteur SSH
Largeur de la poutre [mm] Fixations Valeurs Caractéristiques - Bois C24 [kN]
Min. Max. Qté Type Qté Type CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50
GLE300/4X 32 110 2 SSH12.0x60 7 CNA* 9.3 9.7 8.8 9.4 1.6 2.3 5 5
GLE340/4X 32 110 2 SSH12.0x60 9 CNA* 9.9 10 9.6 10 1.3 1.9 5 5
GLE380/4X 32 110 2 SSH12.0x60 11 CNA* 10 10 10 10 1.1 1.6 5 5
GLE440/4X 32 160 4 SSH12.0x60 12 CNA* 17.2 18.4 17.1 18.4 2.8 3.5 10 10
GLE500/4X 32 160 4 SSH12.0x60 15 CNA* 18.9 19 18.9 19 2.7 3.1 10 10
GLE540/4X 32 160 4 SSH12.0x60 17 CNA* 19.3 19.3 19.3 19.3 2.8 3.2 10 10
GLE600/4X 32 160 4 SSH12.0x60 20 CNA* 19.5 19.5 19.5 19.5 2.7 3.1 10 10
GLE660/4X 32 160 6 SSH12.0x60 23 CNA* 28.9 28.9 28.9 28.9 3.7 4.1 15 15
GLE720/4X 32 160 6 SSH12.0x60 26 CNA* 29.2 29.2 29.2 29.2 3.6 3.9 15 15

La tension transversale doit être vérifiée par l’utilisateur et car elle peut être prépondérante. Ces valeurs sont valides si les distances minimum de SSH ci-dessous sont respectées :

VisDistance min de rive chargée a2.t Distance min de rive non chargée a2.c
SSH12.0 80 40

Pour des distances plus faibles, se référer à l’ETA-06/0270 et l’EN1995.

L’épaisseur minimale du bois porteur pour l’utilisation de SSH Ø12x60 est de 73 mm.
