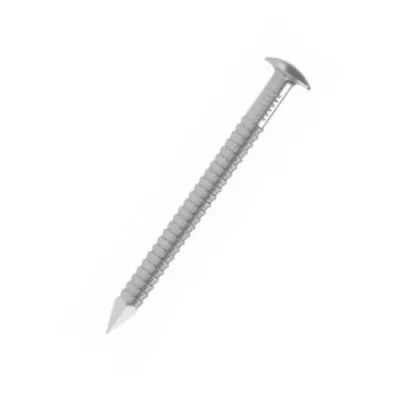

Pointe annelée tête bombée - Inox A4 D=2.3mm, L=50mm, BTE1800 - ARA42.3X50 - Réf. 75027

bientôt DISPO
Expédition estimée dans 10 jours.
288€64
  TTC  / Boîte de 3kg
    • 2.3mm
    • 50mm
    • A4
    • Boîte de 3kg
  • Autres choix

  • Référence
    75027
  • Matériau
    Acier inoxydable A4 (316) suivant NF EN 10088
  • Fabrication
    Française
  • Marque
    SIMPSON Strong-Tie
  • Longueur du filet
    37mm
  • Code EAN
    -
  • Diamètre de la tête
    5.5mm

Pointe annelée tête bombée - Inox A4

La pointe annelée avec sa tête légèrement bombée en inox A4 est principalement utilisée pour des bardages bois en environnement corrosif.

Caractéristiques

Déclaration de performance : FR-DoP-h17/0019-04

Matière

  • Acier inoxydable A4 (316) suivant NF EN 10088

Avantages

  • Étanchéité parfaite assurée grâce à la tête légèrement bombée,
  • Forme annelée : haute résistance à l’arrachement,
  • Très bonne résistance à la corrosion...

Applications

Support

  • Bois massif, Red Cedar...

Domaines d’utilisation

  • Bardage : tous types de lames bois pour l’extérieur.

Données techniques

Dimensions



RéférencesCode article] [mm]Dimensions fixations [mm]
d l dh Ah ht lg lp
ARA41.9X20 74219 1.9 20 4.8 17.7 0.8 15 -
ARA41.9X25 74220 1.9 25 4.8 17.7 0.8 20 -
ARA41.9X30 74221 1.9 30 4.8 17.7 0.8 25 -
ARA41.9X35 74222 1.9 35 4.8 17.7 0.8 30 -
ARA42.9X35 74223 2.3 35 5.5 23.8 1.3 27 -
ARA42.3X45 74224 2.3 45 5.5 23.8 1.2 32 -
ARA42.3X50 74225 2.3 50 5.5 23.8 1.4 37 -
ARA42.5X60 74226 2.5 60 5.7 25.5 1.3 42 -
ARA43.1X75 74227 3.1 75 7.5 44.2 1.8 46 -
RéférencesCode article] [mm]
Moment d’écoulement plastique caractéristique [My.k] [Nm] Paramètre de résistance caractéristique à l’arrachement - fax,k,90°[fax.k.90°] [N/mm²] Paramètre de résistance caractéristique à la traversée de tête -fhead,k [fhead.k] [N/mm²] Résistance caractéristique en traction -ftens,k [ftens.k] [kN]
ARA42.9X35 1839 8.5 22.8 3.2
ARA42.3X45 1839 8.5 22.8 3.2
ARA42.3X50 1784 6.2 29.3 3.2
ARA42.5X60 2257 6 60 3.5
ARA43.1X75 4409 7.1 - 5.7
