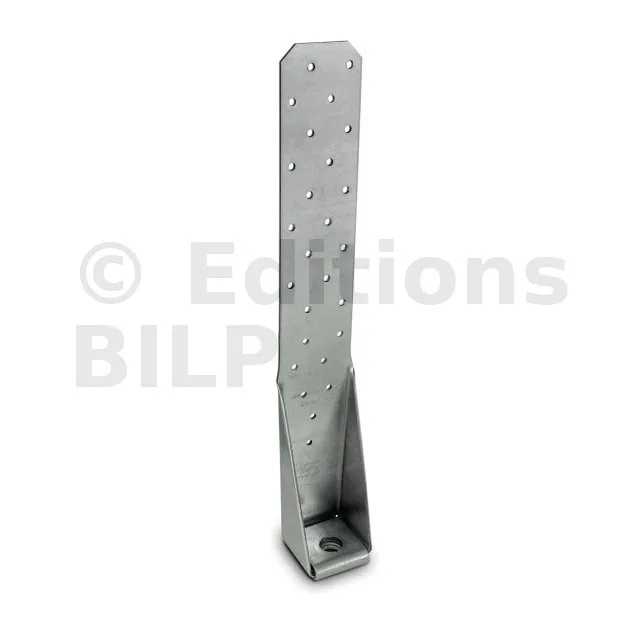

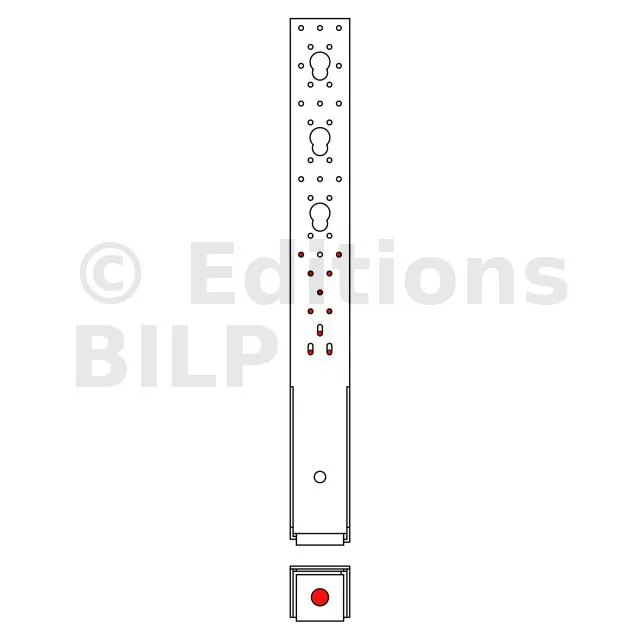

Ancrage pour montant d’ossature 64x403x56mm épaisseur 2.8mm - Réf. HTT5
Cet ancrage reprend des efforts de traction dans différentes configurations. Les perçages de pointes permettent d‘adapter la fixation en fonction des configurations : utilisation en travaux neufs, réhabilitation pour le renforcement des structures existantes.
-
RéférenceHTT5
-
Epaisseur2.8mm
-
FabricationFrançaise
-
MatériauAcier galvanisé G90 SS (grade 33) suivant ASTM A-653
-
MarqueSIMPSON Strong-Tie
-
Perçages Aile B1Ø17.5
-
Perçages Aile A26Ø4.7
-
Profondeur (E)35mm
-
Largeur64mm
Ancrage pour montants d’ossature HTT
Caractéristiques
Agréments techniques : ETA-07/0285 ;
Déclarations de performance : FR-DoP-e07/0285 ;
Matière
Avantages
- Grande résistance au soulèvement
Applications
Support

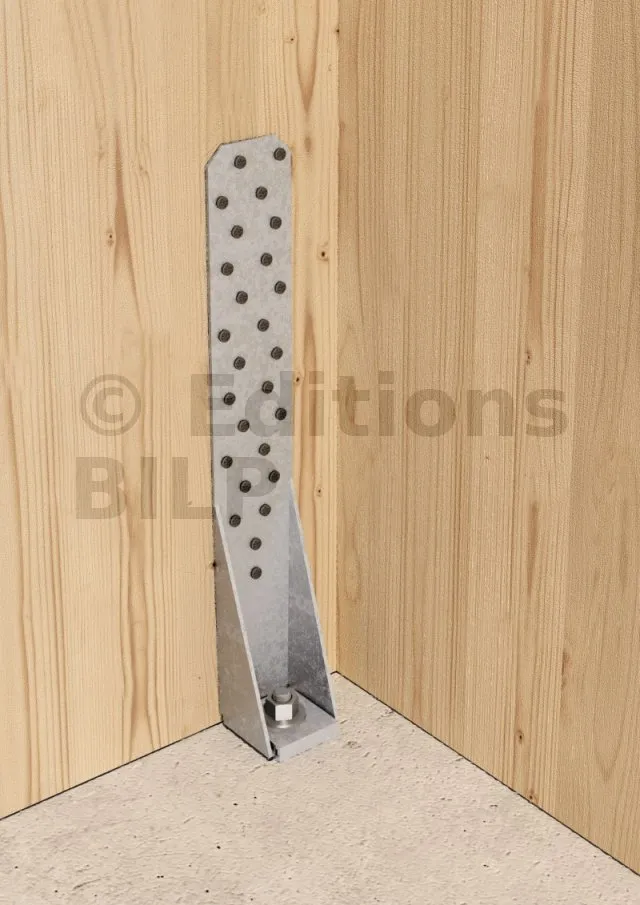

- Porteur : bois, béton
- Porté : bois

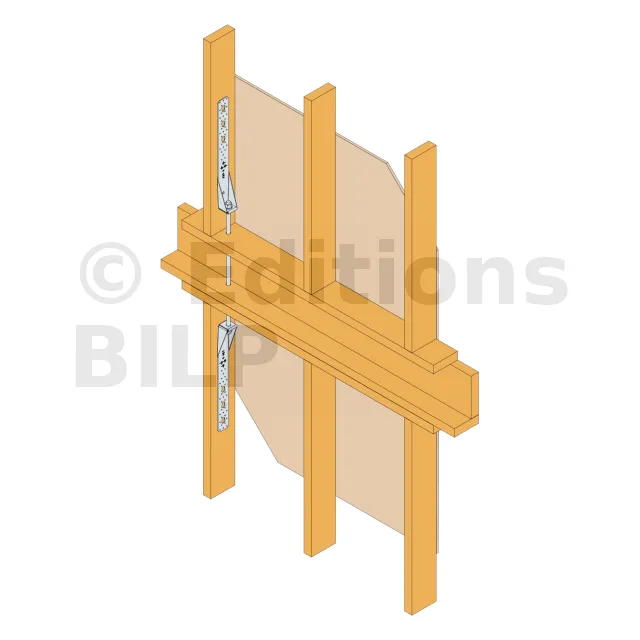

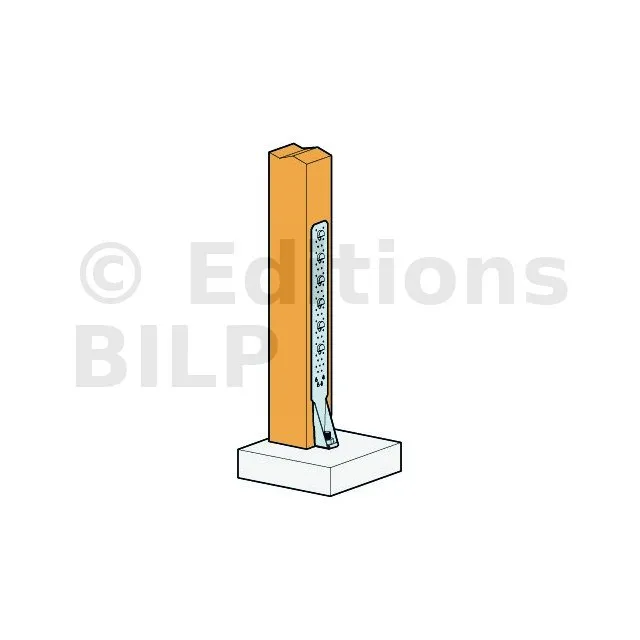

Domaines d’utilisation

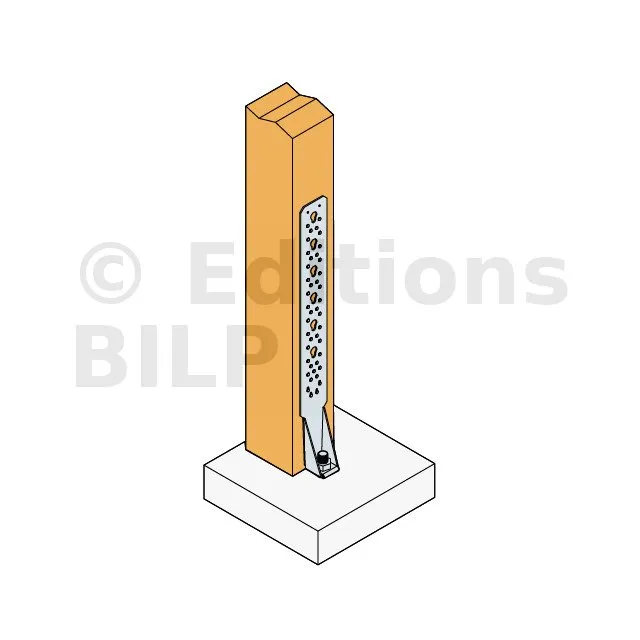

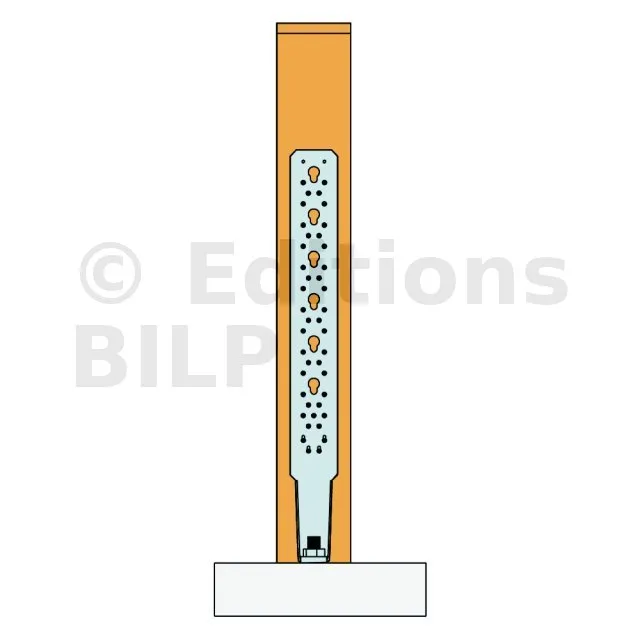

- Assemblage de poteaux,
- Assemblage de poutres,

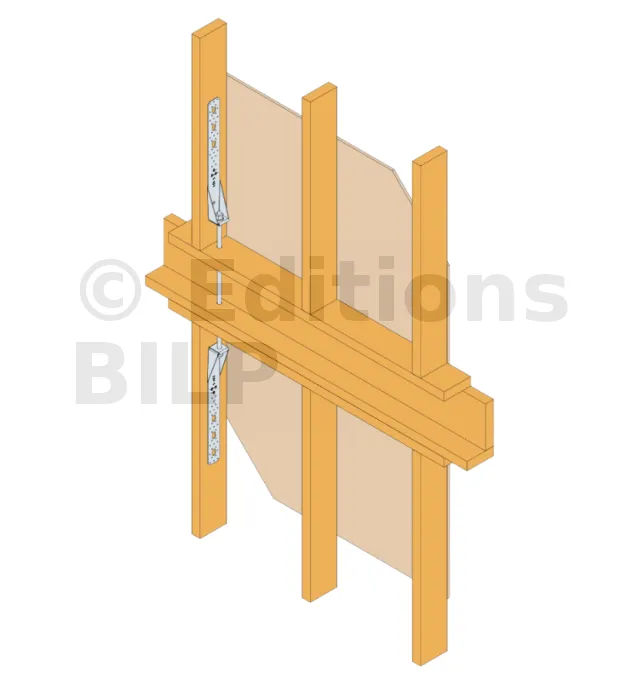

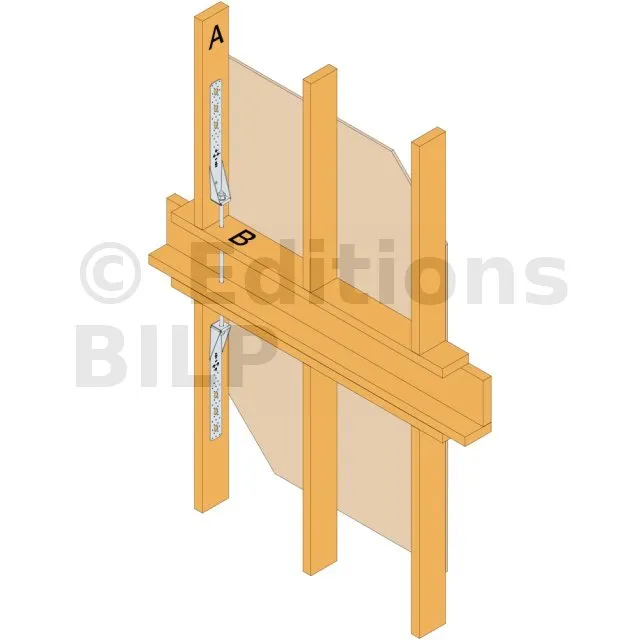

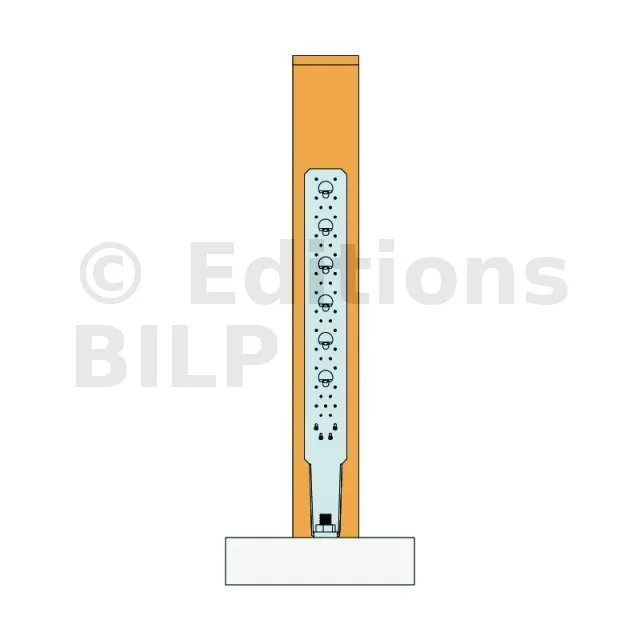

- Connexion de panneaux ossatures bois,
- Connexion de montants ossatures bois,
- Connexion de panneaux CLT...
Données techniques

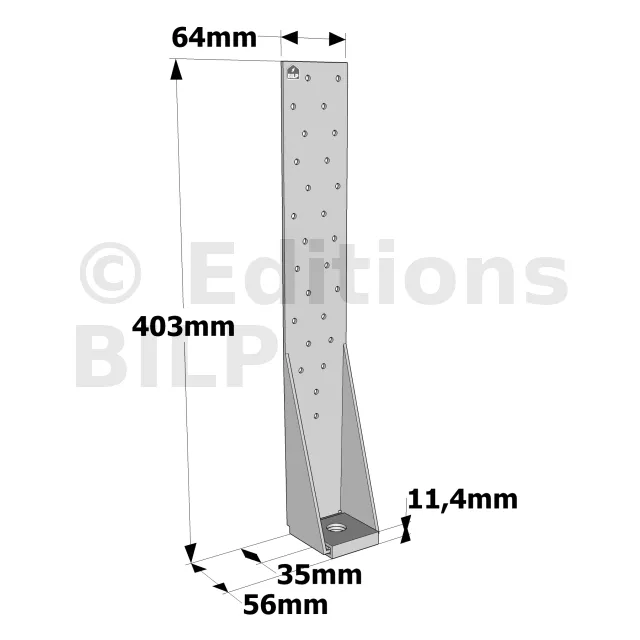

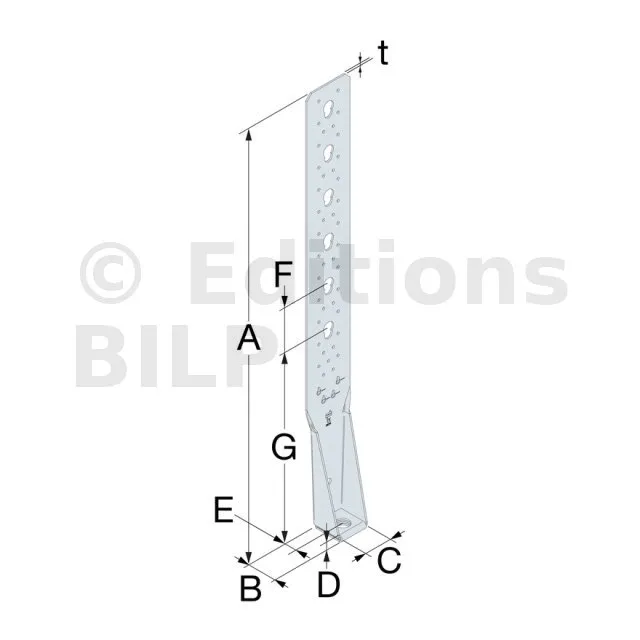

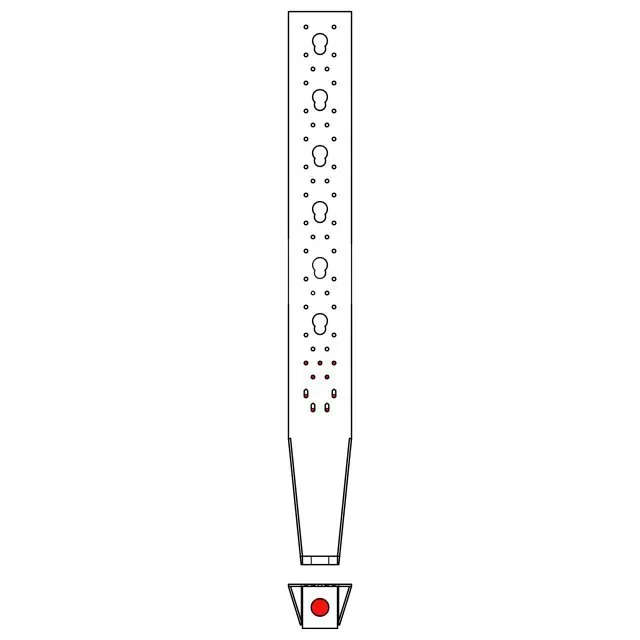

Dimensions
Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
A | B | C | D | E | t | Ø4,7 | Ø5 | Ø21 | Ø17,5 | Ø18 | ∅25 | |
HTT5 | 403 | 56 | 64 | 11.4 | 35 | 2.8 | 26 | - | - | 1 | - | - |
HTT22E | 558 | 60 | 63 | 12.5 | 33 | 3 | - | 31 | 3 | - | 1 | - |
HTT31 | 793 | 60 | 90 | 15 | 33 | 3 | - | 41 | 6 | - | - | 1 |

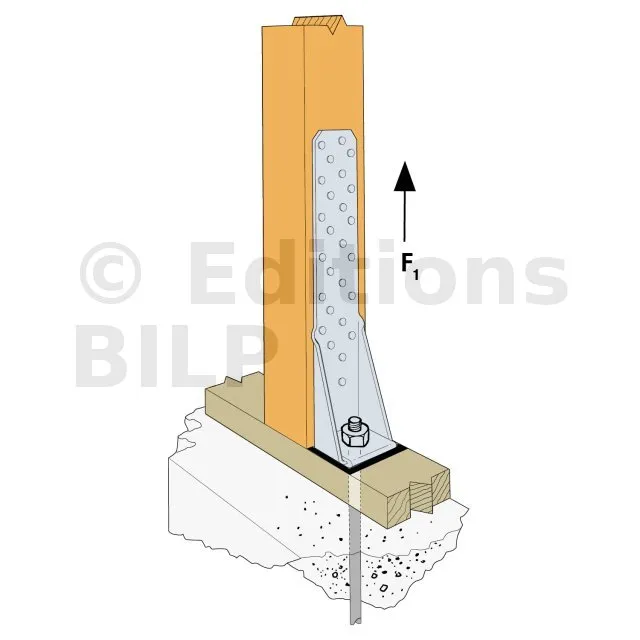

Valeurs Caractéristiques
Références | Fixations | Valeurs Caractéristiques - Bois C24 sur béton [kN] | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
Aile A | Aile B | R1,k (sans rondelle) | R1,k (avec rondelle US50/50/8) | |||||||
Qté | Type | Qté | Type | CNA4,0x50 | CNA4,0x60 | CSA5,0x50 | CSA5.0x80 | CNA4,0x50 | CNA4,0x60 | |
HTT5 | n | CNA | 1 | M16 | min [(n-3.5)*2.22 ; 24.7 ; 43/kmod] | min [(n-3.5)*2.36 ; 31 ; 43/kmod] | - | - | min [(n-3.5)*2.22 ; 31.6] | min [(n-3.5)*2.36 ; 39.7] |
HTT22E | n (1) | CNA / CSA | 1 | M16 | min [(n-3.5)*2.22 ; 42.3 ; 57.5/kmod] | min [(n-3.5)*2.36 ; 53.1 ; 57.5/kmod] | min [(n-3.5)*2.63 ; 138.2 ; 57.5/kmod] | min [(n-3.5)*3.5 ; 231.1 ; 57.5/kmod] | - | - |
HTT31 | n (2) | CNA / CSA | 1 | M24 | min [(n-4)*2.22 ; 85.1/kmod] | min [(n-4)*2.36 ; 85.1/kmod] | min [(n-4)*2.63 ; 85.1/kmod] | min [(n-4)*3.5 ; 85.1/kmod] | - | - |
Le nombre de fixations (n) peut être choisi par l’utilisateur. La valeur caractéristique est ensuite calculée avec ce nombre n.
(1) n est au minimum égal à 10.
(2) 4 fixations CSA5.0x80 doivent être installées à l’extrémité basse des trous oblongs pour obtenir les résistances affichées dans le tableau. Pour toute autre fixation, la résistance doit être recalculée selon l’ETA-07/0285.
Valeurs Caractéristiques simplifiées
Valeurs caractéristiques - Connexion bois sur support rigide | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|
Références | Fixations | Valeurs Caractéristiques - Bois C24 sur béton [kN] | ||||||||
Aile A | Aile B | R1,k (sans rondelle) | R1,k (avec rondelle US50/50/8) | |||||||
Qté | Type | Qté | Type | CNA4,0x50 | CNA4,0x60 | CSA5,0x50 | CSA5.0x80 | CNA4,0x50 | CNA4,0x60 | |
HTT5 | 18 | CNA/CSA | 1 | M16 | 24.7 | 31 | - | - | 24.7 | 34.2 |
HTT22E | 26 | CNA/CSA | 1 | M16 | 42.3 | 52.3 | 52.3 | 52.3 | 42.3 | 52.3 |
HTT31 | 45 | CNA/CSA | 1 | M24 | 77.3 | 77.3 | 77.3 | 77.3 | - | - |
Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées, basées sur une hypothèse de durée de chargement et de classe de service (charge instantanée, classe de service 2, kmod = 1,1).
Pour d’autres durées de chargement, classes de service et fixations, veuillez utiliser le tableau supérieur ou référez-vous à l’ETE-07/0285.
Pour la HTT31, 4 fixations CSA5.0x50 doivent être installées à l’extrémité basse des trous oblongs pour obtenir les résistances affichées dans le tableau. Pour toute autre fixation, la résistance doit être recalculée selon l’ETA-07/0285.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Suggestion de fixation pour un béton C25/30 avec une rive de dalle proche de l’ancrage, sans renfort pour la fissuration et l’éclatement. Il convient de vérifier la résistance l’ancrage dans le béton avec le logiciel Anchor Designer.
(Dimensions en mm)

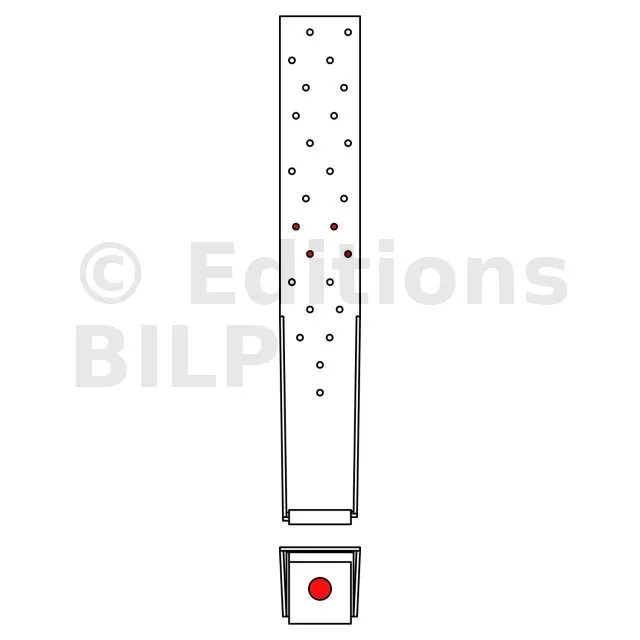

HTT5 | Sans rondelle | Avec rondelle | |||
---|---|---|---|---|---|
Fixations | CNA4,0x50 | CNA4,0x60 | CNA4,0x50 | CNA4,0x60 | |
Rd | 20.9 | 26.2 | 26.7 | 33.5 | |
Ancrage | WA M16-151/30 | AT-HP + LMAS M16 | AT-HP + LMAS M16 | AT-HP + LMAS M16 | |
Prof. de pénétration | 80 | 128 | 128 | 150 | |
Ep. de dalle | 200 | 200 | 200 | 200 | |
Dist. au bord de dalle | 140 | 150 | 150 | 160 |
HTT22E | Fixations | CNA4,0x50 | CNA4,0x60 | CSA5,0x50 | CSA5,0x80 |
---|---|---|---|---|---|
Rd | 35.7 | 44.2 | 44.2 | 44.2 | |
Ancrage | AT-HP + LMAS M16 | AT-HP + LMAS M16 | AT-HP + LMAS M16 | AT-HP + LMAS M16 | |
Prof. de pénétration | 155 | 200 | 200 | 200 | |
Ep. de dalle | 200 | 240 | 240 | 240 | |
Dist. au bord de dalle | 170 | 160 | 160 | 160 |

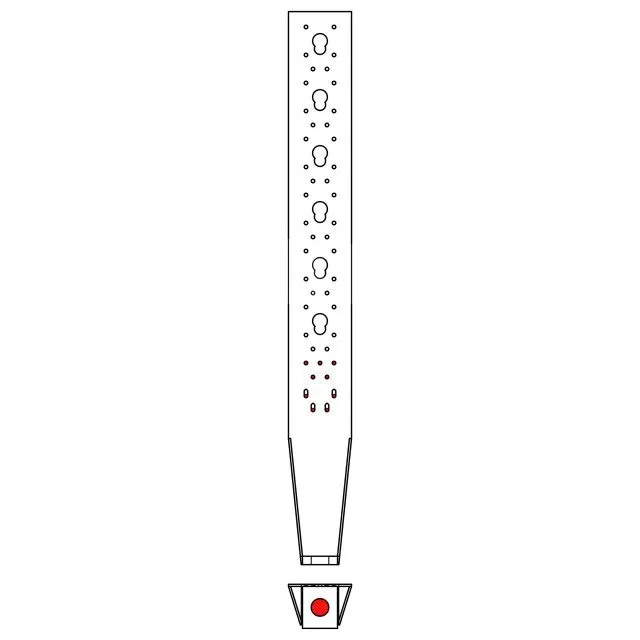

HTT31 | Fixations | CNA4,0x50 | CNA4,0x60 | CSA5,0x50 | CSA5,0x80 |
---|---|---|---|---|---|
Rd | 65.4 | 65.4 | 65.4 | 65.4 | |
Ancrage | AT-HP + THR M24 | AT-HP + THR M24 | AT-HP + THR M24 | AT-HP + THR M24 | |
Prof. de pénétration | 215 | 215 | 215 | 215 | |
Ep. de dalle | 280 | 280 | 280 | 280 | |
Dist. au bord de dalle | 300 | 300 | 300 | 300 |
Installation
- Utiliser toutes les fixations spécifiées,
- Vérifier la résistance à l’arrachement de l’ancrage,
- La surface totale d‘appui de l‘ancrage doit être en contact avec le montant, et peut être en contact avec le support en pied.
