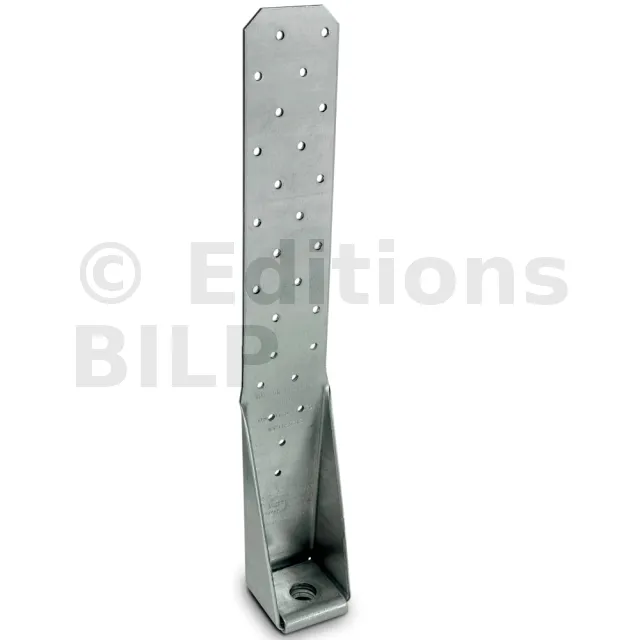

Ancrage pour montant d’ossature 63x558x60mm épaisseur 3mm - Réf. HTT22E

Cet ancrage reprend des efforts de traction dans différentes configurations. Les perçages de pointes permettent d‘adapter la fixation en fonction des configurations : utilisation en travaux neufs, réhabilitation pour le renforcement des structures existantes.

bientôt DISPO
Expédition estimée dans 10 jours.
335€59
  TTC  / Ancrage
    • 63mm
    • 60mm
    • 558mm
  • Autres choix

  • Référence
    HTT22E
  • Epaisseur
    3mm
  • Fabrication
    Française
  • Matériau
    S350GD + Z275 suivant NF EN 10346
  • Marque
    SIMPSON Strong-Tie
  • Perçages Aile B
    1Ø18
  • Perçages Aile A
    31Ø5 - 3Ø21
  • Profondeur (E)
    33mm
  • Largeur
    63mm

Ancrage pour montants d’ossature HTT

Caractéristiques

Agréments techniques : ETA-07/0285 ;
Déclarations de performance : FR-DoP-e07/0285 ;

Matière

  • HTT5 : Acier galvanisé G90 suivant ASTM A-653,
  • HTT22E et HTT31 : S350GD + Z275 suivant NF EN 10346.

Avantages

  • Grande résistance au soulèvement

Applications

Support

  • Porteur : bois, béton
  • Porté : bois

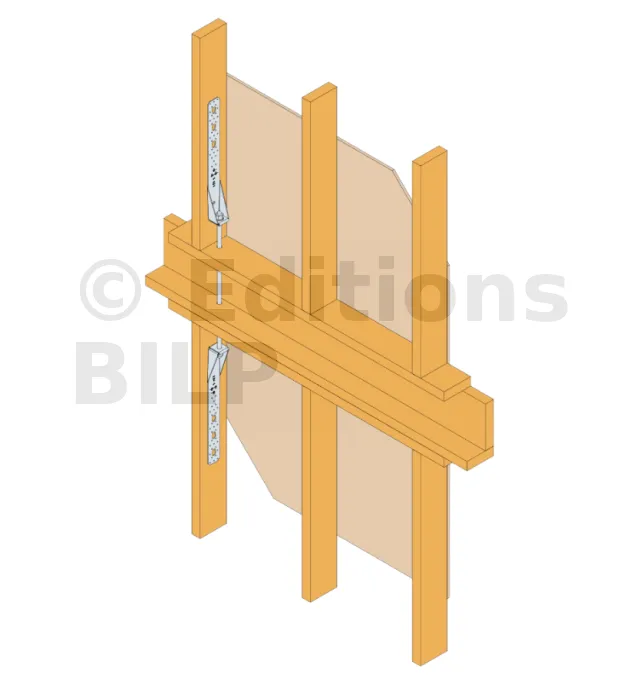

Domaines d’utilisation

  • Assemblage de poteaux,
  • Assemblage de poutres,
  • Connexion de panneaux ossatures bois,
  • Connexion de montants ossatures bois,
  • Connexion de panneaux CLT...

Données techniques

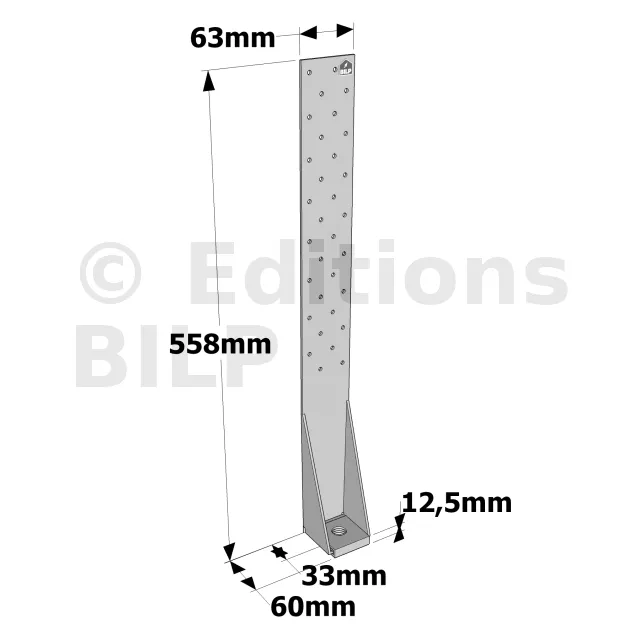

Dimensions


RéférencesDimensions [mm]Perçages Aile APerçages Aile B
A B C D E t Ø4,7 Ø5 Ø21 Ø17,5 Ø18 ∅25
HTT5 403 56 64 11.4 35 2.8 26 - - 1 - -
HTT22E 558 60 63 12.5 33 3 - 31 3 - 1 -
HTT31 793 60 90 15 33 3 - 41 6 - - 1

Valeurs Caractéristiques


RéférencesFixationsValeurs Caractéristiques - Bois C24 sur béton [kN]
Aile A Aile B R1,k (sans rondelle) R1,k (avec rondelle US50/50/8)
Qté Type Qté Type CNA4,0x50 CNA4,0x60 CSA5,0x50 CSA5.0x80 CNA4,0x50 CNA4,0x60
HTT5 n CNA 1 M16 min [(n-3.5)*2.22 ; 24.7 ; 43/kmod] min [(n-3.5)*2.36 ; 31 ; 43/kmod] - - min [(n-3.5)*2.22 ; 31.6] min [(n-3.5)*2.36 ; 39.7]
HTT22E n (1) CNA / CSA 1 M16 min [(n-3.5)*2.22 ; 42.3 ; 57.5/kmod] min [(n-3.5)*2.36 ; 53.1 ; 57.5/kmod] min [(n-3.5)*2.63 ; 138.2 ; 57.5/kmod] min [(n-3.5)*3.5 ; 231.1 ; 57.5/kmod] - -
HTT31 n (2) CNA / CSA 1 M24 min [(n-4)*2.22 ; 85.1/kmod] min [(n-4)*2.36 ; 85.1/kmod] min [(n-4)*2.63 ; 85.1/kmod] min [(n-4)*3.5 ; 85.1/kmod] - -

Le nombre de fixations (n) peut être choisi par l’utilisateur. La valeur caractéristique est ensuite calculée avec ce nombre n.
(1) n est au minimum égal à 10.
(2) 4 fixations CSA5.0x80 doivent être installées à l’extrémité basse des trous oblongs pour obtenir les résistances affichées dans le tableau. Pour toute autre fixation, la résistance doit être recalculée selon l’ETA-07/0285.

Valeurs Caractéristiques simplifiées


Valeurs caractéristiques - Connexion bois sur support rigide
Références Fixations Valeurs Caractéristiques - Bois C24 sur béton [kN]
Aile A Aile B R1,k (sans rondelle) R1,k (avec rondelle US50/50/8)
Qté Type Qté Type CNA4,0x50 CNA4,0x60 CSA5,0x50 CSA5.0x80 CNA4,0x50 CNA4,0x60
HTT5 18 CNA/CSA 1 M16 24.7 31 - - 24.7 34.2
HTT22E 26 CNA/CSA 1 M16 42.3 52.3 52.3 52.3 42.3 52.3
HTT31 45 CNA/CSA 1 M24 77.3 77.3 77.3 77.3 - -

Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées, basées sur une hypothèse de durée de chargement et de classe de service (charge instantanée, classe de service 2, kmod = 1,1).
Pour d’autres durées de chargement, classes de service et fixations, veuillez utiliser le tableau supérieur ou référez-vous à l’ETE-07/0285.

Pour la HTT31, 4 fixations CSA5.0x50 doivent être installées à l’extrémité basse des trous oblongs pour obtenir les résistances affichées dans le tableau. Pour toute autre fixation, la résistance doit être recalculée selon l’ETA-07/0285.
