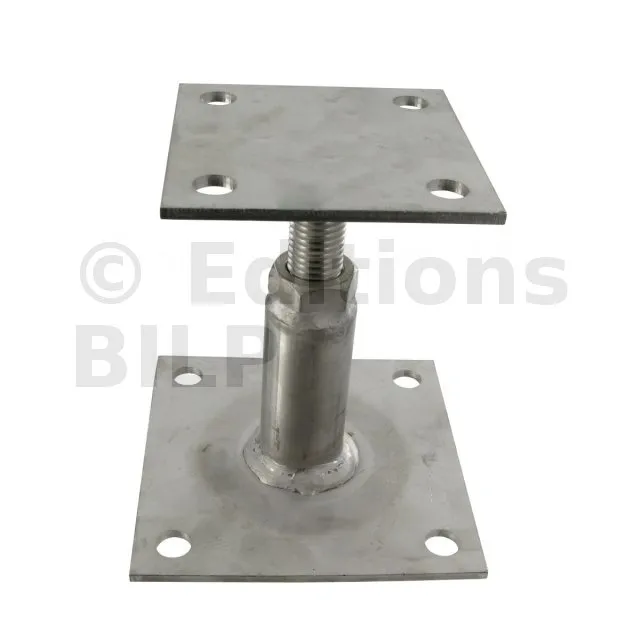

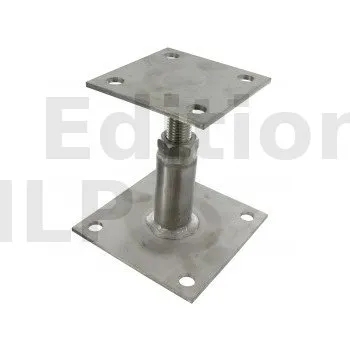

Pied de poteau réglable en INOX A4 - Réf. PPRIX
Les pieds de poteau PPRIX sont réglables en hauteur. Simples et rapides à installer, ils peuvent être réglés sur le chantier. Le modèle inox est recommandé dans des atmosphères corrosives.
-
RéférencePPRIX
-
FabricationFrançaise
-
MatériauAcier inoxydable A4 suivant NF EN 10088
-
MarqueSIMPSON Strong-Tie
-
Epaisseur4mm
-
Largeur (A)100mm
-
Largeur (B)100mm
-
Hauteur (F)100 à 160mm
-
Largeur (D)130mm
-
Largeur (E)130mm
-
Perçages platine haute4Ø12mm
-
Perçages platine basse4Ø12mm
-
Fixation bois/support rigide - type poteau/support rigideSur poteau : 4Ø10mm - sur béton : 4Ø10mm
-
Charge maximale admissible en compression2.02 tonnes
Caractéristiques :
Matière :
- Acier inoxydable A4 suivant NF EN 10088,
- Épaisseur 4 mm.
Avantages :
- Haute résistance à la corrosion,
- Ne nécessite aucun usinage,
- Réglable sur chantier.
Applications
Support :
- Porteur : bois massif, bois lamellé-collé, béton...
- Porté : bois massif, bois composite, bois lamellé-collé...
Domaines d’utilisation :
- Poteaux de auvent,
- Pergola,
- Véranda...

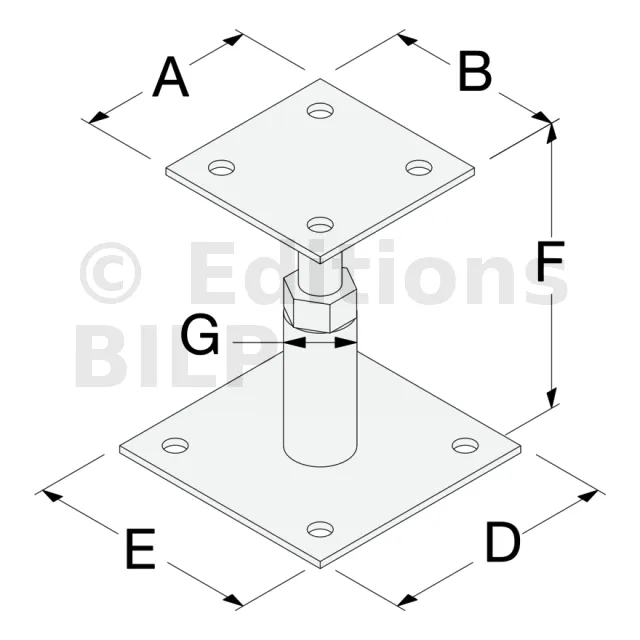

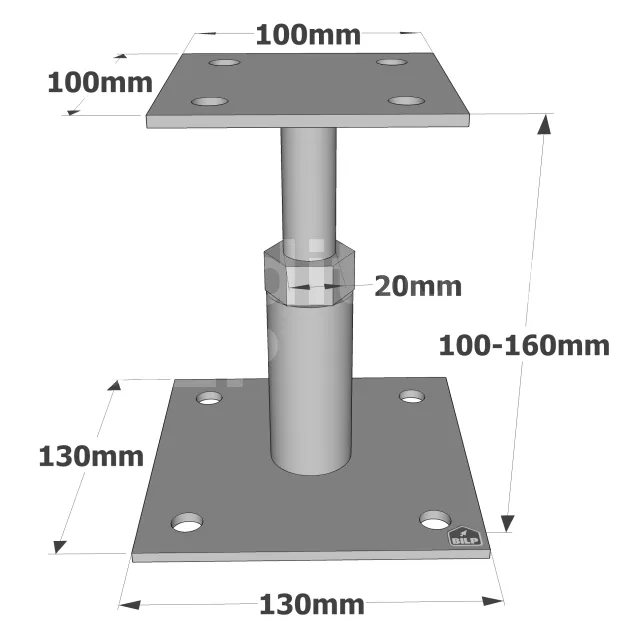

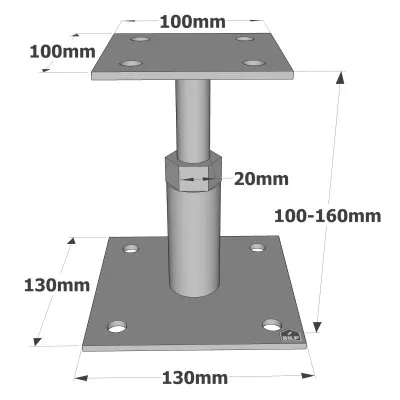

Dimensions
Références | Dimensions [mm] | Perçages platine haute | Perçages platine basse | ||||||
---|---|---|---|---|---|---|---|---|---|
A | B | D | E | F | G | t | Ø12 | Ø12 | |
PPRIX | 100 | 100 | 130 | 130 | 100 - 160 | 20 | 4 | 4 | 4 |

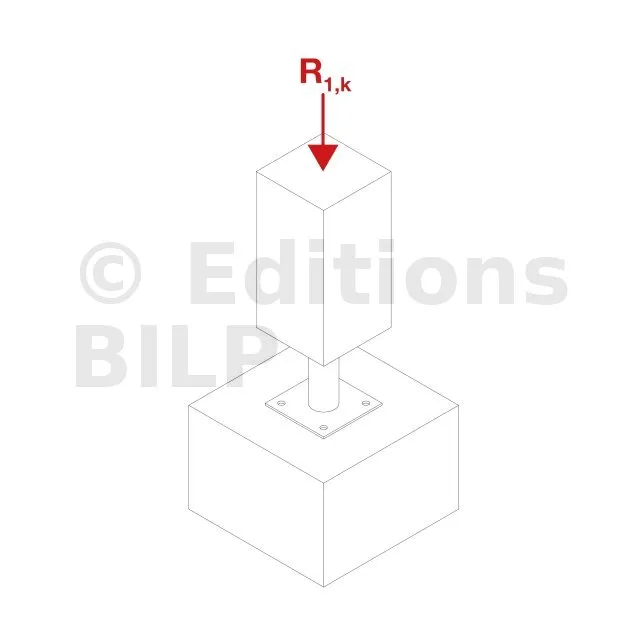

Valeurs caractéristiques
Références | Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||
---|---|---|---|---|---|
Sur poteau | Sur béton | R1,k | |||
Quantité | Type | Quantité | Type | ||
PPRIX | 4 | Ø10 | 4 | Ø10* | 36 / kmod^0.5 |
* Référez-vous à la gamme d’ancrages Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont à choisir en fonction du support (béton, maçonnerie...) de l’entraxe et des distances aux bords.
Valeurs caractéristiques simplifiées
Références | Fixations | Valeurs caractéristiques simplifiées - Bois C24 [kN] | |||
---|---|---|---|---|---|
Sur poteau | Sur béton | R1,k** | |||
Quantité | Type | Quantité | Type | ||
PPRIX | 4 | Ø10 | 4 | Ø10* | 43 |
* Référez-vous à la gamme d’ancrages Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont à choisir en fonction du support (béton, maçonnerie...) de l’entraxe et des distances aux bords.
** Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous reférer à l’ETE-07/0285.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Sur poteau bois :
Sur béton :
- Cheville mécanique : goujon FM-753 A4 M10x75/5 A4,
- Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25 A4.

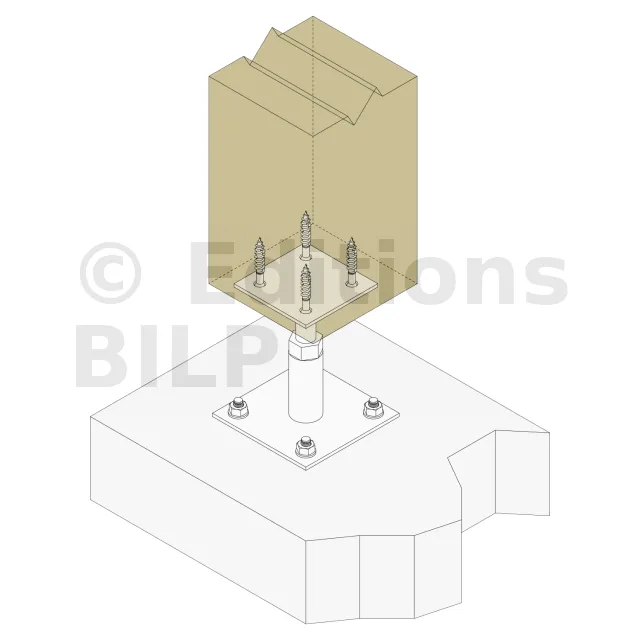

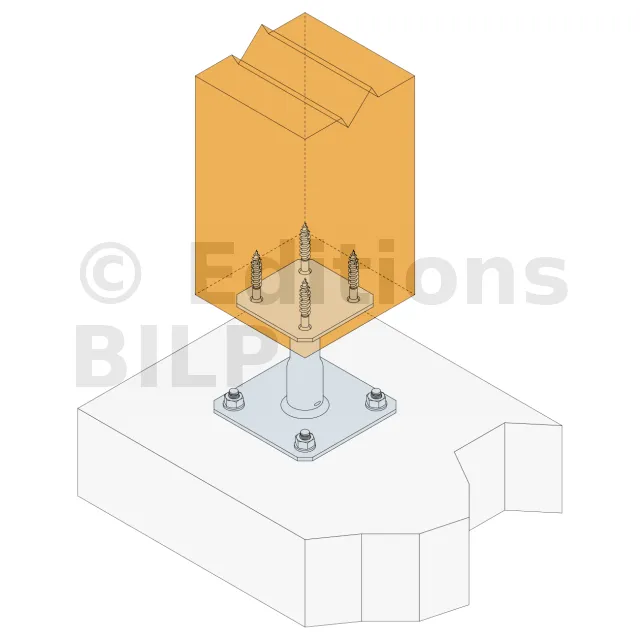

Installation
Partie haute :
1. Placer le poteau dans le pied de poteau,

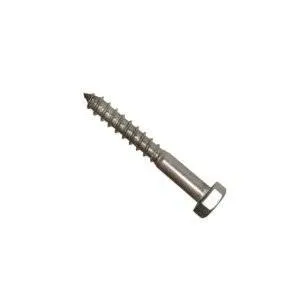

2. Fixer le pied de poteau sur le poteau, à l’aide de tirefonds ou vis bois inox.
Partie basse :
1. Fixer le pied de poteau au poteau,
2. Percer le support verticalement, au diamètre et à la profondeur préconisé,
3. Mettre en place le poteau et finaliser la fixation au sol à l’aide de scellement ou d’ancrage adapté,
4. Le pied de poteau peut aussi être noyé dans le béton au moment où ce-dernier est coulé.
ATTENTION : Poteau de section maximale 200 x 200 mm.
