KIT ISBMAX + quatre goujons WAM16-151/30 - Réf. PISBMAXIG-K

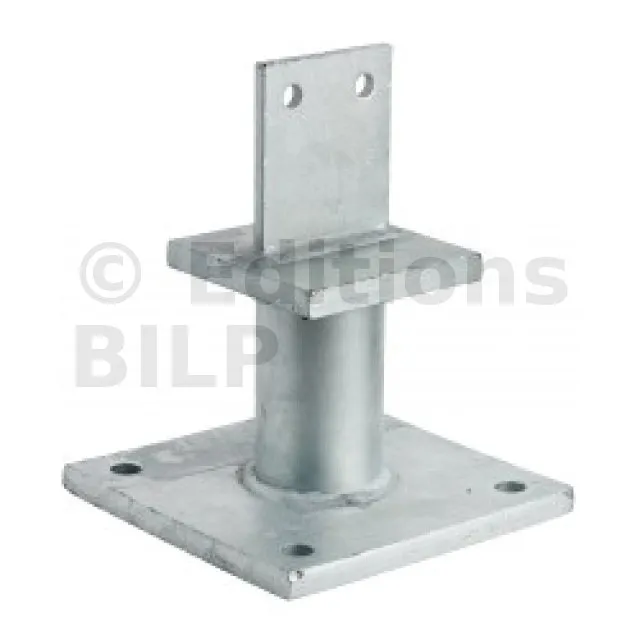

Le pied de poteau PISBMAXIG-K permet une reprise de charge en compression jusqu’à 9 tonnes en valeur design ainsi que des efforts de soulèvement grâce à son âme verticale. Il doit être boulonné sur un support rigide de type béton. Il est proposé en kit avec quatre goujons WA M16-151/30.

bientôt DISPO
Expédition estimée dans 10 jours.
467€34
  TTC  / Pied de poteau

  • Référence
    PISBMAXIG-K
  • Fabrication
    française
  • Matériau
    S235JR suivant NF EN 10025-2.
  • Marque
    SIMPSON Strong-Tie
  • Largeur (B)
    120mm
  • Hauteur (C)
    105mm
  • Largeur (D)
    200mm
  • Épaisseur t1
    8mm
  • Épaisseur t2
    15mm
  • Hauteur (F)
    148mm
  • Finition
    Galvanisée à chaud suivant NF EN ISO 1461
  • Largeur (E)
    200mm
  • Perçages platine haute
    2Ø13
  • Perçages platine basse
    4Ø17
  • Largeur (A)
    120mm
  • Connexion bois sur support rigide
    Sur poteau : 2Ø12 (broches STD) ; sur béton : 4Ø16 (goujons WA ; tige filetée)
  • Charge maximale admissible en compression
    9 tonnes
  • Profondeur (H)
    90mm

Caractéristiques

Agréments techniques : ETA-07/0285 ;
Déclarations de performance : FR-DoP-e07/0285

Matière

  • Acier S235JR suivant NF EN 10025-2,
  • Finition galvanisée à chaud suivant NF EN ISO 1461.

Avantages

  • Reprise de charge importante en compression,
  • Modèle proposé en kit avec goujons.

Applications

Support

  • Porteur : béton,
  • Porté : bois massif, bois lamellé-collé, bois composite.

Domaines d’utilisation

  • Poteau de soutien structure LC,
  • Plancher,
  • Auvent,
  • Veranda, ...

Données techniques

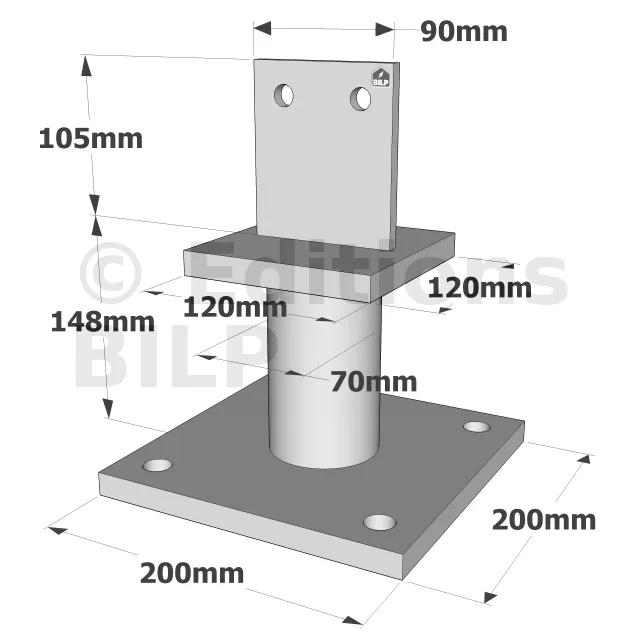

Dimensions

RéférencesDimensions [mm] Perçages platine hautePerçages platine basse
A B C D E F G H t1 t2 Ø13 Ø17
PISBMAXIG-K 120 120 105 200 200 148 70 90 8 15 2 4

Valeurs caractéristiques - Bois sur béton


RéférencesFixationsValeurs Caractéristiques - Bois C24 [kN]
Sur poteau Sur béton R1,k R2,k R3,k R4,k
Qté Type Qté Type Longueur de broches [mm] Longueur de broches [mm] Longueur de broches [mm]
120 140 160 120 140 160 120 140 160
PISBMAXIG-K 2 Ø12 4 Ø16* min (272.2 ; 256.9/kmod) 34.5 38.5 42.1 22.5 min (25.2 ; 14.1/kmod) min (27.5 ; 14.1/kmod) 7.7 9.9 12.3

Les ancrages au sol et leur capacité doivent toujours être vérifiés.

b = Largeur du bois [mm]

* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.

Valeurs caractéristiques simplifiées - Bois sur béton


RéférencesFixationsValeurs caractéristiques simplifiées - Bois C24 [kN]
Sur poteau Sur béton R1,k** R2,k R3,k** R4,k
Qté Type Qté Type Longueur de broches [mm] Longueur de broches [mm] Longueur de broches [mm]
120 140 160 120 140 160 120 140 160
PISBMAXIG-K 2 Ø12 4 Ø16* 272.2 34.5 38.5 42.1 22.5 20.1 20.1 7.7 9.9 12.3

* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.

** Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.

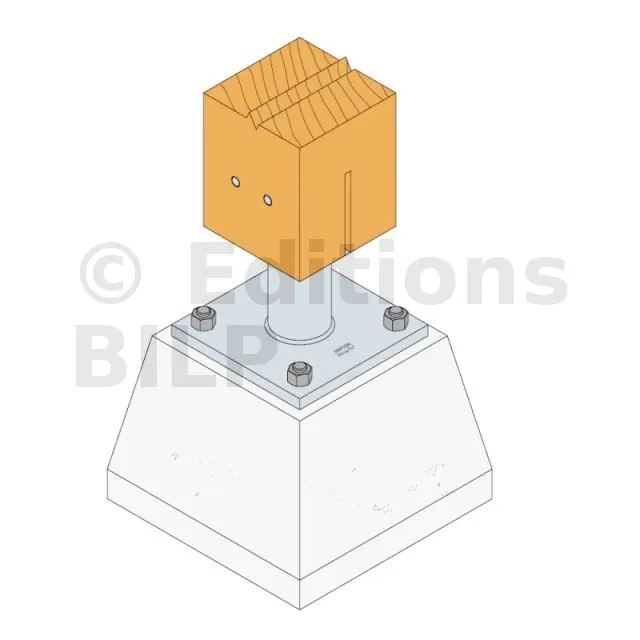

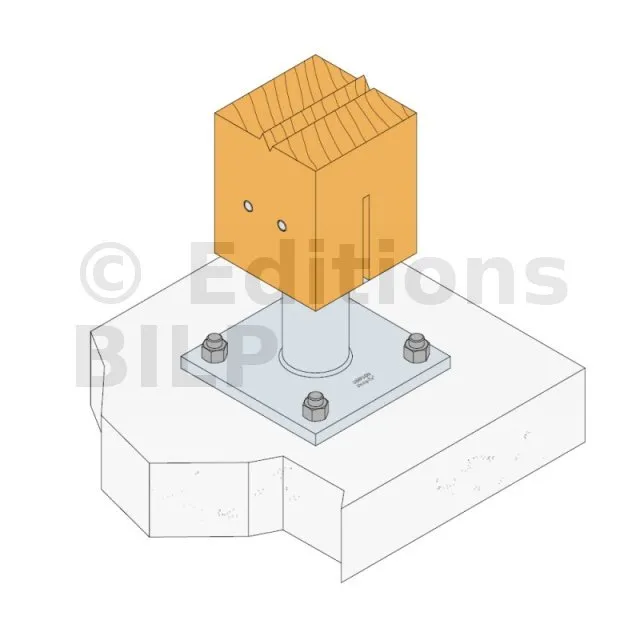

Mise en œuvre

Installation
Partie haute :
1. Réaliser une entaille verticale en âme du poteau, d’une épaisseur de 9 ou 10 mm sur une hauteur de 120 mm environ.
2. Identifier la position des broches (ou boulons) sur les flancs du poteau.
3. Percer transversalement le poteau en Ø12 mm pour y insérer les deux broches.
4. Positionner le poteau sur le pied de poteau et insérer les deux broches.

Partie basse :
1. Positionner le poteau verticalement dans la structure.
2. Identifier la position des ancrages au sol sur le support.
3. Percer le support verticalement au diamètre et à la profondeur préconisés pour les fixations choisies.
4. Fixer la platine inférieure au sol à l’aide des ancrages sélectionnés.

Fixations
Poteau bois :

  • 2 broches STD Ø12,
    ​- La longueur des broches correspond à la section du poteau.

Sur béton :

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
