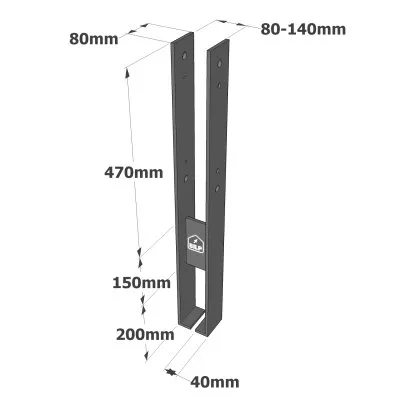

Pied de poteau réglable en largeur - à SCELLER - Réf. CMS

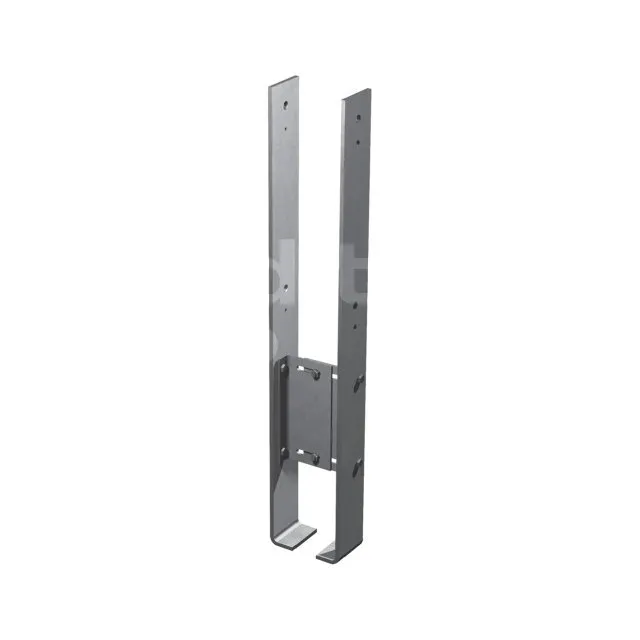

Les pieds de poteaux CMS sont constitués de deux pièces en acier galvanisé pour une utilisation en extérieur. Il s’agit d’un pied de poteau réglable en largeur pour des poteaux allant de 80 à 140 mm.

bientôt DISPO
Expédition estimée dans 10 jours.
126€92
  TTC  / Pied de poteau

  • Référence
    CMS
  • Fabrication
    Française
  • Matériau
    Acier S235JR suivant NF EN 10025, • Finition galvanisation à chaud suivant NF EN ISO 1461,
  • Marque
    SIMPSON Strong-Tie
  • Hauteur (C)
    470mm
  • Hauteur (D)
    150mm
  • Hauteur (E)
    200mm
  • Largeur (F)
    40mm
  • Perçages flancs
    4xØ6,5 et 4xØ17
  • Epaisseur
    8mm
  • Charge maximale admissible en compression
    4.55 tonnes

Caractéristiques

Déclarations de performance : FR-DoP-e07/0285

Agréments techniques : ETA-07/0285

Matière

  • Acier S235JR suivant NF EN 10025,
  • Finition galvanisation à chaud suivant NF EN ISO 1461,
  • Épaisseur 8 mm.

Avantages

  • Reprise des moments,
  • Pour une structure sans contreventements volontaires,
  • Ajustable pour des bois de largeur de 80 à 140 mm,
  • Le poteau bois peut être surélevé du béton jusqu’à 200 mm.

Applications

Support

  • Porteur : béton.
  • Porté : bois massif, bois composite, lamellé-collé

Domaines d’utilisation

  • Le CMS est utilisé pour des structures encastrées (ex : carports ou similaire). Dans tous les cas, il s’agit de structures sans contreventement,
  • Le pied de poteau peut reprendre des moments dans les deux directions.

Données techniques

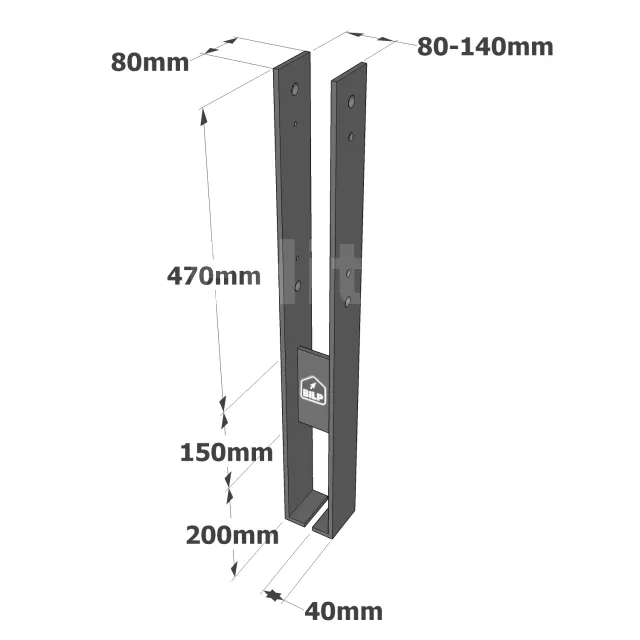

Dimensions

RéférencesDimensions du poteau [mm]Dimensions [mm]Perçages flancs
Largeur A B C D E F t Ø6,5 Ø17
Min. Max.
CMS 80 140 80-140 80 470 150 200 40 8 4 4

Performances du produit


RéférencesFixationsValeurs Caractéristiques - Bois C24
Sur poteau R1,k = R2,k [kN] R3,k [kN] R4,k [kN] RM1,k [kNm] RM2,k [kNm]
Quantité Type Largeur poteau Largeur poteau Largeur poteau Largeur poteau Largeur poteau
≥ 80 mm ≥ 80 mm ≥ 80 mm ≥ 80 mm 80 100 120 140
CMS 2 M16* 96.9 min(74 ; 15/kmod) min(21.1 ; 19.8/kmod) min(11.6 ; 7.1/kmod) 3.9 4.8 5.8 6.8

b = largeur du bois [mm]
Avec bulldog type C2 Ø75

Valeurs Caractéristiques simplifiées

RéférencesFixationsValeurs Caractéristiques - Bois C24
Sur poteau R1,k = R2,k [kN] R3,k [kN] R4,k [kN] RM1,k [kNm] RM2,k [kNm]
Quantité Type Largeur poteau Largeur poteau Largeur poteau Largeur poteau Largeur poteau
≥ 80 mm ≥ 80 mm ≥ 80 mm ≥ 80 mm 80 100 120 140
CMS 2 M16* 96.7 21.4 21.1 10.1 3.9 4.8 5.8 6.8
  • Pour le calcul des valeurs caractéristiques simplifiées, kmod a été choisi égal à 0,7
