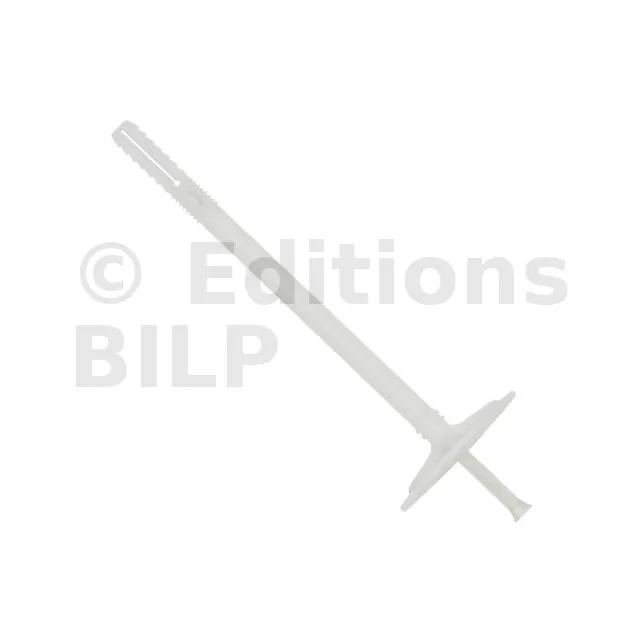

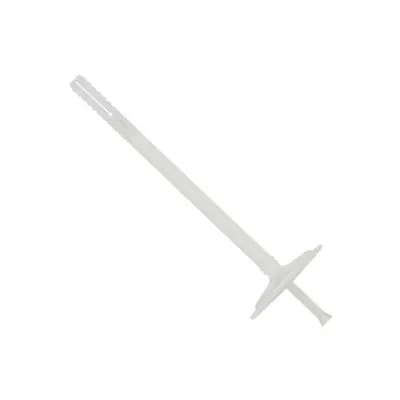

Cheville d’isolation à frapper avec clou en plastique pour isolants thermiques souple et rigide extérieurs IPA

La cheville IPA a été conçue pour la fixation des isolants thermiques souples et rigides. Elle est très simple à poser et se fixe sur tous supports.

bientôt DISPO
Expédition estimée dans 10 jours.
1€06
  TTC
soit 212.84€ pour 200 pièces

  • Référence
  • Fabrication
    française
  • Matériau
    Polypropylène
  • Diamètre (D1)
    10mm
  • Marque
    SIMPSON Strong-Tie
  • Profondeur d’ancrage (hef)
    ABC : 25mm ; D : 40mm ; E : 60mm
  • Profondeur minimale de perçage [h1]
    ABC : 35mm ; D : 50mm ; E : 70mm
  • Épaisseur Isolant Maxi Béton, brique creuse & pleine (ABC) [mm]
    155
  • Épaisseur isolant Maxi Parpaing (D) [mm]
    140
  • Épaisseur Isolant Maxi Béton cellulaire (E) [mm]
    120

Caractéristiques

Agréments techniques : ETA-14/0342 ;
Déclarations de performance : FR-DoP-IPA ;

Matière

  • Polypropylène.

Avantages

  • Fixations d’isolant jusqu’à 195 mm d’épaisseur,
  • Pointes en polypropylène pour une diminution des ponts thermiques,

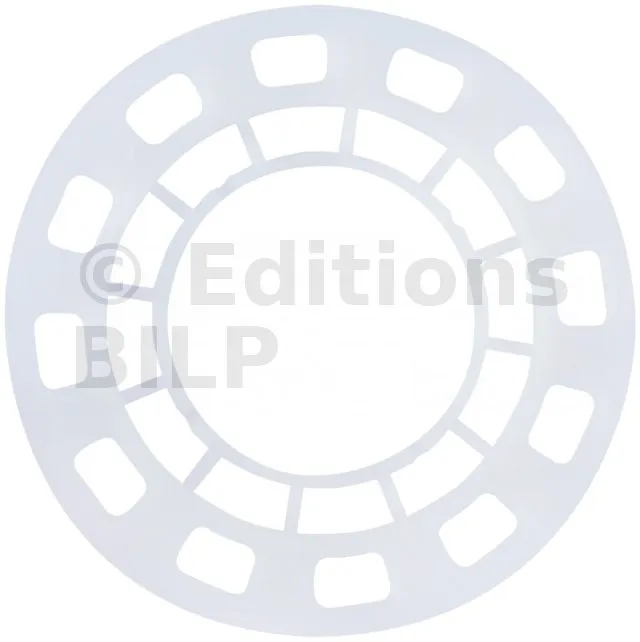

  • Rondelles 60 et 90 mm pour un plaquage parfait des isolants rigides et souples,
  • Bonne expansion dans tous les types de supports,
  • Qualifié pour systèmes ETICS.

Applications

Support

  • Béton non fissuré,
  • Brique creuse et brique pleine,
  • Parpaing et béton cellulaire.

Domaines d’utilisation

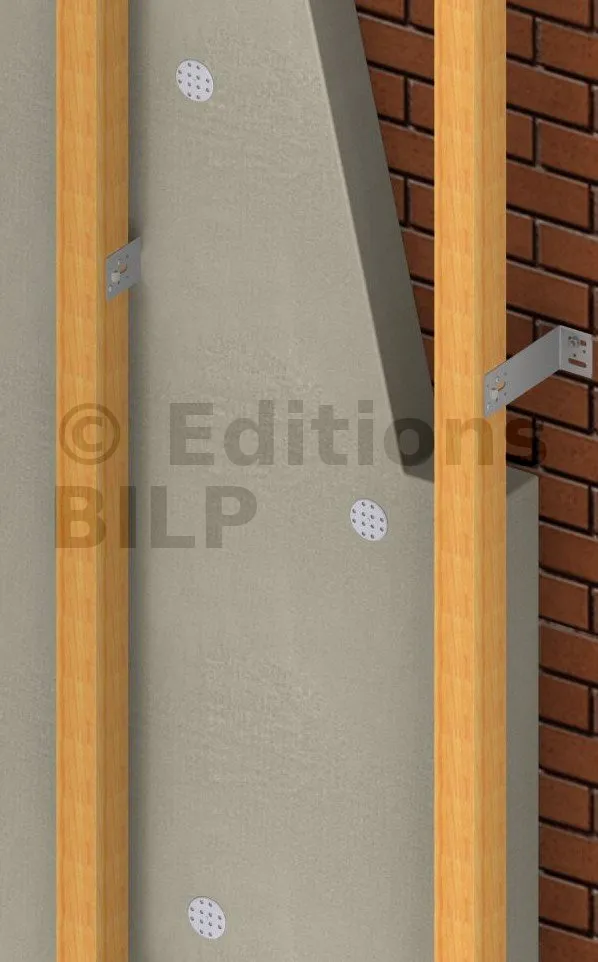

  • Isolation des bardages rapportés sur ossature bois et/ou métallique avec équerres,

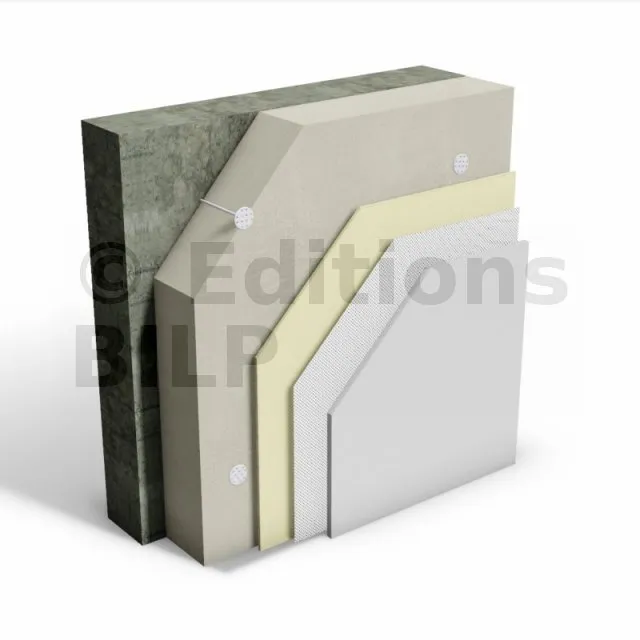

  • Isolation par enduit sur isolant (ETICS-External Thermal Insulation Composit System).

Données techniques

Données d’installation

RéférencesØ cheville [mm]Longueur [mm]Épaisseur Isolant Maxi Béton, brique creuse & pleine (ABC) [mm]Épaisseur isolant Maxi Parpaing (D) [mm]Épaisseur Isolant Maxi Béton cellulaire (E) [mm]Prof. d’ancrage (ABC) [[hef] mm]Prof. d’ancrage (D) [[hef] mm]Prof. d’ancrage (E) [[hef] mm]Prof. mini de perçage (ABC) [[h1] mm]Prof. mini de perçage (D) [[h1] mm]Prof. mini de perçage (E) [[h1] mm]
IPA10140 10 140 115 100 80 25 40 60 35 50 70
IPA10160 10 160 135 120 100 25 40 60 35 50 70
IPA10180 10 180 155 140 120 25 40 60 35 50 70
IPA10200 10 200 175 160 140 25 40 60 35 50 70
IPA10220 10 220 195 180 160 25 40 60 35 50 70

Charges en traction

RéférencesLongueur [mm]Ø cheville [mm]Traction [Rds,N] [kN]
Béton non fissuré C16/20 Brique pleine Brique Creuse Parpaing Béton cellulaire
IPA10140 140 10 0.2 0.17 0.14 0.1 0.2
IPA10160 160 10 0.2 0.17 0.14 0.1 0.2
IPA10180 180 10 0.2 0.17 0.14 0.1 0.2
IPA10200 200 10 0.2 0.17 0.14 0.1 0.2
IPA10220 220 10 0.2 0.17 0.14 0.1 0.2
