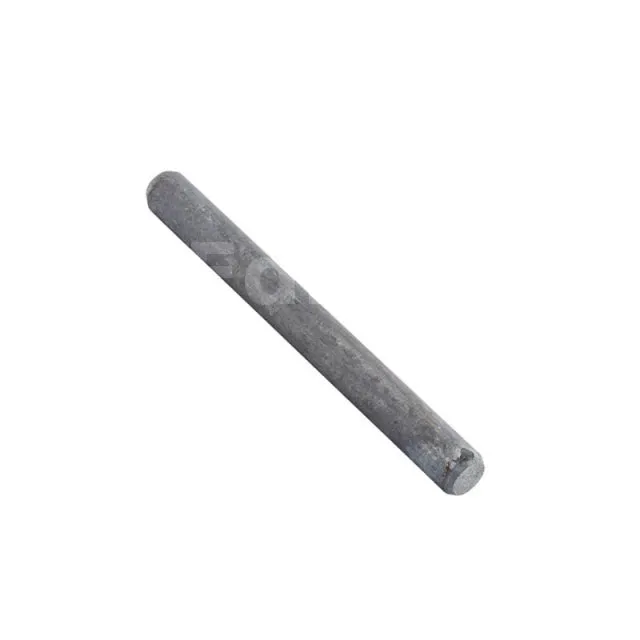

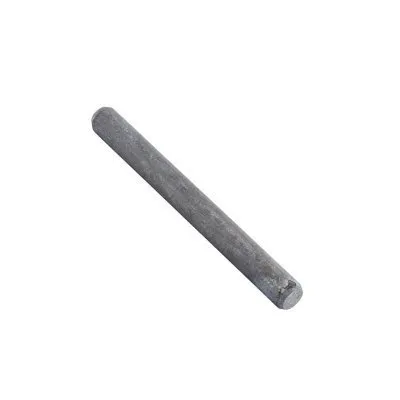

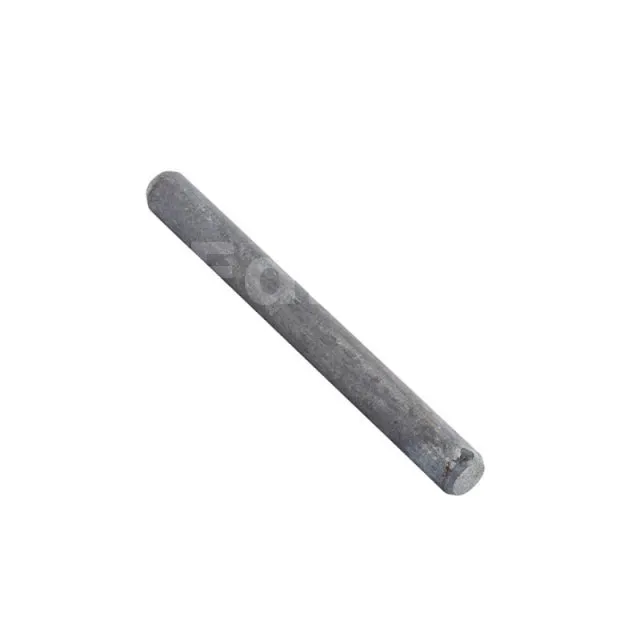

Broches pour connecteur à âme intérieure - Finition Galva à chaud

Les broches pour connecteur à âme intérieure sont essentielles à la reprise de charge des connecteurs structurels Simpson Strong-Tie. Elles sont complémentaires des étriers à âme intérieure (ETNM, TU, TUB et CBH) et permettent également d‘assurer la fixation de pieds de poteau à âme intérieure.

bientôt DISPO

Expédition estimée dans 10 jours.

2€⁰³

TTC / broche

Diamètre :
Longueur :
Conditionnement :

Référence
Fabrication

française
Matériau

Acier S235JR suivant NF EN 10025
Marque

SIMPSON Strong-Tie
Finition

Galvanisation à chaud suivant la NF EN ISO 1461

Caractéristiques

Déclarations de performance : FR-DoP-h10/0004 ;

Matière

Acier S235JR suivant NF EN 10025,
Galvanisation à chaud suivant la NF EN ISO 1461.

Avantages

Extrémité chanfreiné pour une pénétration simplifiée dans le bois,
Finition galvanisée à chaud offre d’excellentes performances à la corrosion.

Applications

Support

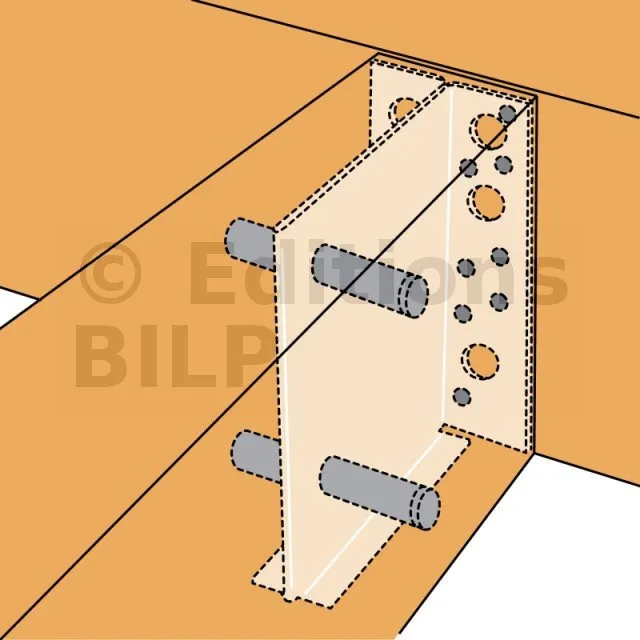

Etriers à âme intérieure,

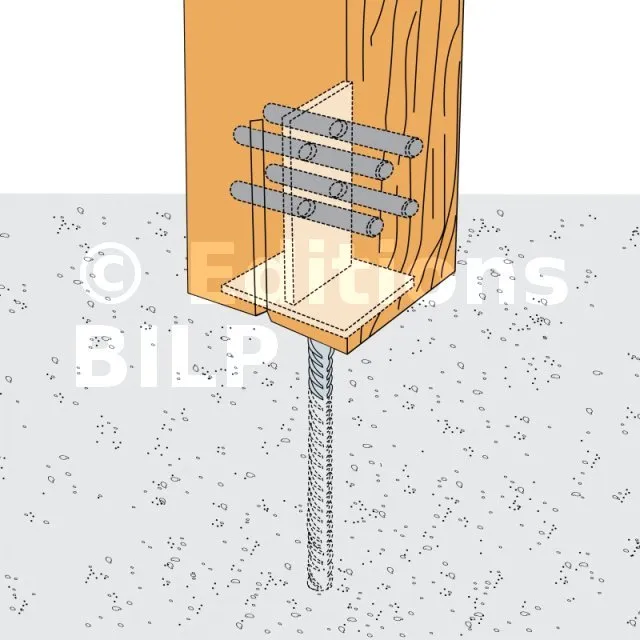

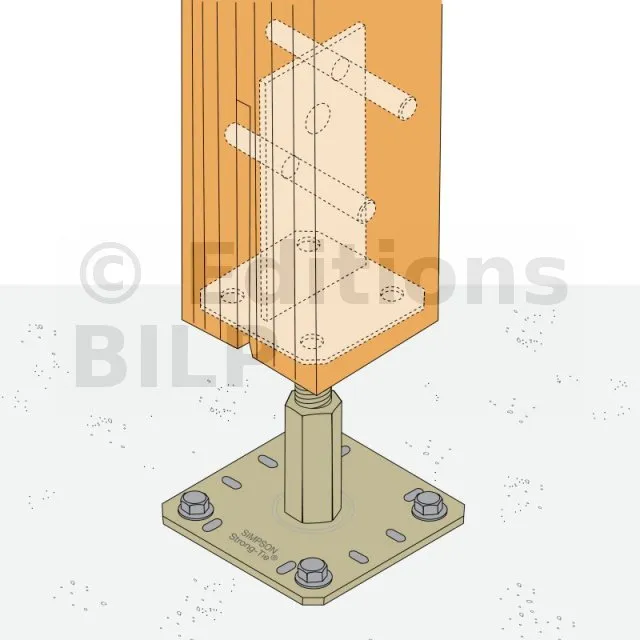

Pieds de poteaux structurels.

Domaines d’utilisation

Fixation de connecteurs en âme.

Données techniques

Dimensions

Références	Dimensions fixations [mm]
	d	l
STD8X80G-B	8	80
STD8X90G-B	8	90
STD8X100G-B	8	100
STD8X115G-B	8	115
STD8X120G-B	8	120
STD8X140G-B	8	140
STD12X120G-B	12	120
STD12X140G-B	12	140
STD16X100G-B	16	100

Propriétés caractéristiques

Références	Propriétés caractéristiques
	Moment d’écoulement plastique caractéristique [My.k] [Nm]
STD8X80G-B	22.7
STD8X90G-B	22.7
STD8X100G-B	22.7
STD8X115G-B	22.7
STD8X120G-B	22.7
STD8X140G-B	22.7
STD12X120G-B	65.2
STD12X140G-B	65.2
STD16X100G-B	137.8

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Installation

L’avant-trou est réalisé à un diamètre inférieur ou égal au diamètre nominal de la broche,
Les chanfreins facilitent l’insertion des éléments dans le bois.

Les broches participent à la reprise de charge de nos connecteurs. Il convient de respecter les préconisations de mise en œuvre données dans les ATE suivants : ATE-07/0125 (Etriers à âme intérieure) et ATE-07/02850 (Pieds de poteaux).
