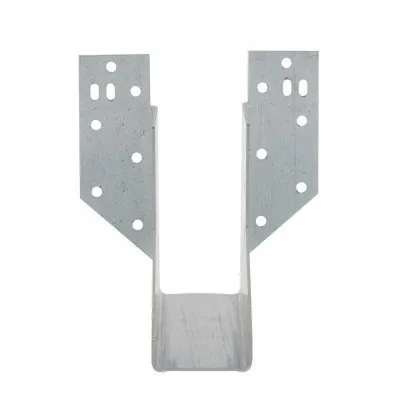

Sabot à bretelles pour fermette, hauteur (B) : 90 mm, largeur (A) : 38 mm, - Réf. SHT115/38

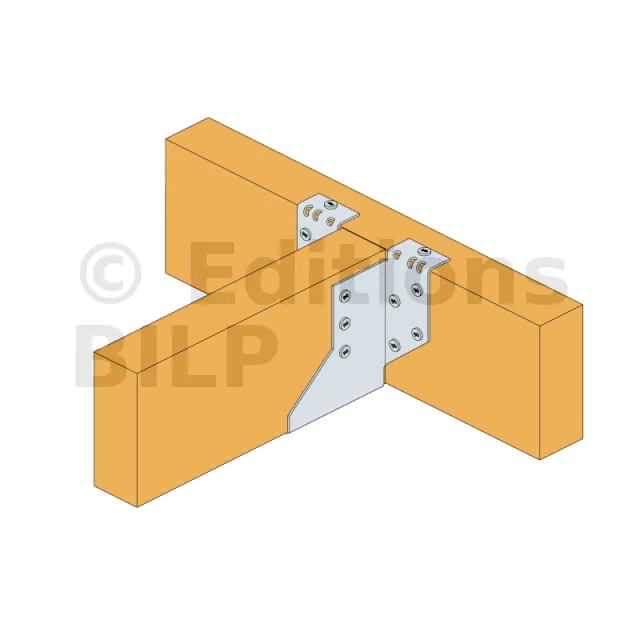

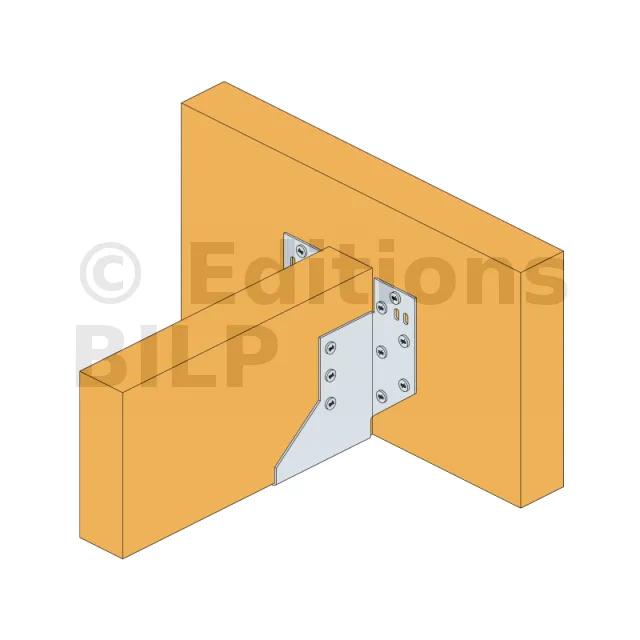

L’étrier SHT est un sabot à bretelles utilisé pour la connexion de fermettes sur support bois. Il est ajustable en hauteur sur chantier car il peut être installé les ailes à plat sur le porteur ou les ailes repliées.
-
RéférenceSHT115/38
-
Epaisseur1.5mm
-
Fabricationfrançaise
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346
-
MarqueSIMPSON Strong-Tie
-
Profondeur (C)83.5mm
-
Hauteur (B)90mm
-
Hauteur (E)115mm
-
Perçages sur porteur Ø5 [mm]12
-
Perçages sur porté Ø5 [mm]6
-
Profondeur (F)85mm
Caractéristiques
Agréments techniques : ETA-06/0270
Déclarations de performance : FR-DoP-e06/0270
Avantages
- Facile à installer,
- Permet des décalages de hauteur entre le porteur et le porté,
- Adapté aux entraits de 97 mm.
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346
- Épaisseur : 1,5 mm
Applications
Domaines d’utilisation
- Fermettes,
- Solives...
Support
- Porteur :bois massif, bois composite...
- Porté :bois massif, bois composite...
Données techniques

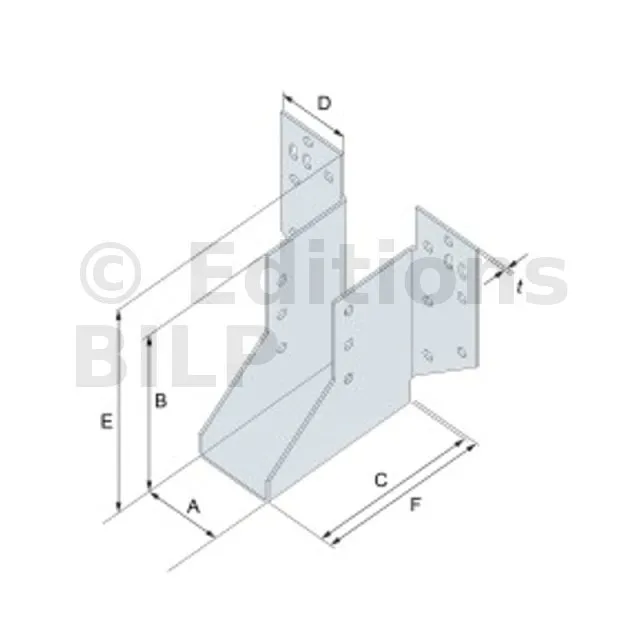

Dimensions
Le site Internet de la Fédération Nationale des CAUE permet de retrouver l’adresse du CAUE de chacun des départements (à gauche). Cliquez sur l’image pour y accéder.
| Références | Dimensions [mm] | Perçages sur porteur | Perçages sur porté | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | t | ø5 | ø5 | |
| SHT115/38 | 38 | 90 | 83.5 | 35.9 | 115 | 85 | 1.5 | 12 | 6 |
Valeurs caractéristiques
Permis de construire pas instruit
| Références | Ailes à plat | Ailes repliées | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Bois C24 [kN] | Fixations | Valeurs caractéristiques - Bois C24 [kN] | ||||||
| Porteur | Porté | R1.k | R2.k | Porteur | Porté | R1.k | R2.k | ||
| Qté sur la face | Qté | CNA4,0x35 | CNA4,0x35 | Qté sur le dessus | Qté sur la face | Qté | CNA4,0x35 | CNA4,0x35 | |
| SHT115/38 | 12 | 6 | 9.6 | 6.6 | 2 | 8 | 6 | 9.4 | 5.8 |
