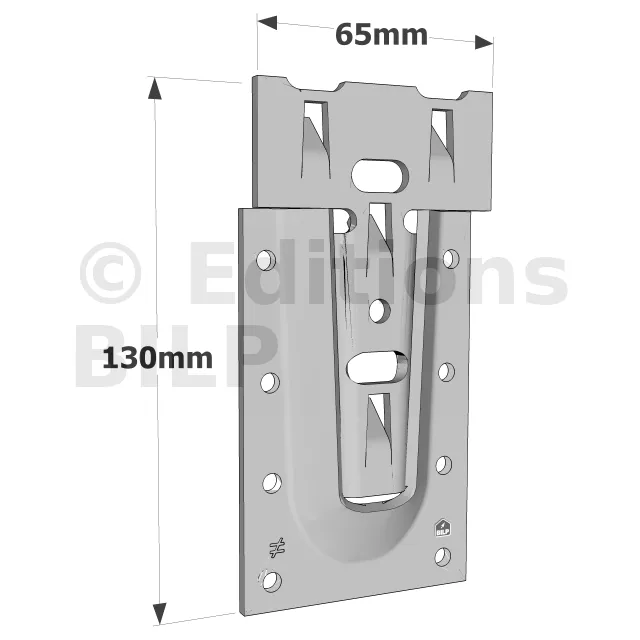

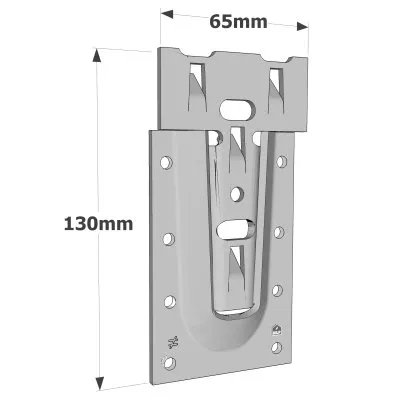

Étrier à queue d’aronde acier - Réf. ETSN130
-
RéférenceETSN130
-
Fabricationfrançaise
-
MatériauS250GD + Z275 suivant NF EN 10346
-
Epaisseur3mm
-
MarqueSIMPSON Strong-Tie
-
Profondeur (C)100mm
-
Profondeur (D)100mm
-
Largeur (B)65mm
Étrier queue d’aronde acier
L’étrier à queue d’aronde en acier ETSN est un connecteur innovant et très discret. Il permet de reproduire l’esthétique d’un assemblage traditionnel à queue d’aronde. La partie femelle est placée sur la poutre porteuse avec des vis CSA ou des pointes CNA, tandis que la partie mâle est fixée à l’extrémité de la poutre portée avec les vis à tête plate.
Caractéristiques :
Déclarations de performance : FR-DoP-e07/0245
Agréments techniques : ETA-07/0245
Matériau :
- S250GD + Z275 suivant EN 10346,
- Épaisseur : 3 mm..
Applications
Avantages :
- Assemblage invisible,
- Aucune fente ou perçage de broche n’est nécessaire, ce qui facilite la mise en oeuvre,
- Utilisable dans de multiples applications avec les vis ESCR6.0 de longueur 80 à 160 mm,
- Utilisable avec une pente et/ou un angle entre le porté et le porteur,
- Tenue au feu 1/2h ou 1h en suivant certaines préconisations. N’hésitez pas à -
consulter notre documentation "Résistance au Feu - Fiabilité et Connecteurs".
Support :
- Porteur : bois massif, bois composite, lamellé-collé.
- Porté : bois massif, bois composite, bois lamellé-collé.
Domaines d’utilisation :
- Solivage sur poutre maîtresse,
- Solive sur poteau,
- Exclusivement pour des assemblages bois sur bois.
Fixations
Sur poutre portée
- Vis tête plate ESCR6.0 de longueur 80 à 160 mm, à choisir en fonction de la hauteur de la poutre portée et de la résistance souhaité.
Sur poutre porteuse
- Vis CSA5,0x40 mm ou pointes CNA4,0x50 mm.
Si des CNA sont utilisées, le lamage doit alors être plus large afin de permettre l’insertion des pointes.
Données techniques
Dimensions
Cadre 5.1 : Architecte
| Références | Dimensions de la poutre [mm] | Dimensions du porteur [mm] | Dimensions [mm] | Perçages sur le porteur | Perçages sur le porté | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Largeur | Hauteur | Largeur du poteau | A | B | C | D | t | Ø5 | Languette Ø6 | |||
| Min. | β = 0° | -15° < β ≤ 90° | Min. | |||||||||
| Min. | Max. | |||||||||||
| ETSN100 | 70 | * | * | * | 105 | 100 | 60 | 70 | 70 | 3 | 4 | 3 |
| ETSN130 | 75 | * | * | * | 110 | 130 | 65 | 100 | 100 | 3 | 8 | 4 |
| ETSN180 | 85 | * | * | * | 120 | 180 | 75 | 150 | 150 | 3 | 10 | 5 |
* Dépend de la longueur de la vis ESCR
Valeurs Caractéristiques - Solive sur poutre
| Références | Valeurs Caractéristiques - Solive sur poutre - Vissage total | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||||||||||
| Porteur | Porté | ESCR6.0x80 | ESCR6.0x120 | ESCR6.0x160 | |||||||||
| Quantité | Type | Quantité | Type | Dimensions porté [mm] | Dimension de la solive [mm] | Dimension de la solive [mm] | |||||||
| Min. | Max. | R1.k | Min. | Max. | R1.k | Min. | Max. | R1.k | |||||
| ETSN100 | 4 | CSA5,0x40 | 3 | ESCR | 118 | 165 | 9 | 151 | 215 | 9 | 184 | 264 | 9 |
| ETSN130 | 8 | CSA5,0x40 | 4 | ESCR | 145 | 203 | 12.2 | 178 | 252 | 16.3 | 211 | 301 | 16.3 |
| ETSN180 | 10 | CSA5,0x40 | 5 | ESCR | 195 | 278 | 15.3 | 228 | 327 | 20.4 | 261 | 376 | 20.4 |
Valeurs Caractéristiques - Solive sur poteau
| Références | Valeurs Caractéristiques - Solive bois sur poteau - Vissage partiel | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||||||||||
| Porteur | Porté | ESCR6.0x80 | ESCR6.0x120 | ESCR6.0x160 | |||||||||
| Quantité | Type | Quantité | Type | Dimension de la solive [mm] | Dimension de la solive [mm] | Dimension de la solive [mm] | |||||||
| Min. | Max. | R1.k | Min. | Max. | R1.k | Min. | Max. | R1.k | |||||
| ETSN100 | 4 | CSA5,0x40 | 3 | ESCR | 118 | 165 | 8.3 | 151 | 215 | 8.3 | 184 | 264 | 8.3 |
| ETSN130 | 6 | CSA5,0x50 | 4 | ESCR | 145 | 203 | 10.5 | 178 | 252 | 10.5 | 211 | 301 | 10.5 |
| ETSN180 | 6 | CSA5,0x50 | 5 | ESCR | 195 | 278 | 15.1 | 228 | 327 | 15.1 | 261 | 376 | 15.1 |
Mise en œuvre
- Notice TPSN - Gabarit ETSN.pdf

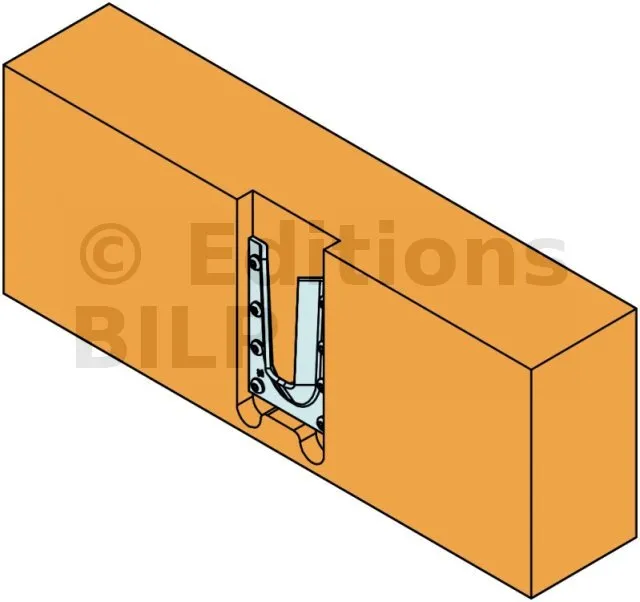

Fixation de la partie femelle de l’ETSN :
1. Préparer le gabarit pour la réalisation du lamage en fonction du modèle de l’ETSN. Le gabarit TPSN, spécialement conçu pour l’ETSN, est à votre disposition.
2. Positionner le gabarit et insérer la vis permettant de le tenir,
3. Réaliser un lamage selon les dimensions (en mm) détaillées ci-dessous :
| ETSN | Largeur de lamage | Hauteur de lamage | Profondeur de lamage |
|---|---|---|---|
| 100 | 60 | 100 | 12 |
| 130 | 65 | 130 | 12 |
| 180 | 75 | 180 | 12 |
4. Fixer la partie femelle de l’ETSN à l’aide des vis CSA5,0 ou des pointes CNA4,0. La partie femelle est calée au fond et en bas du lamage.

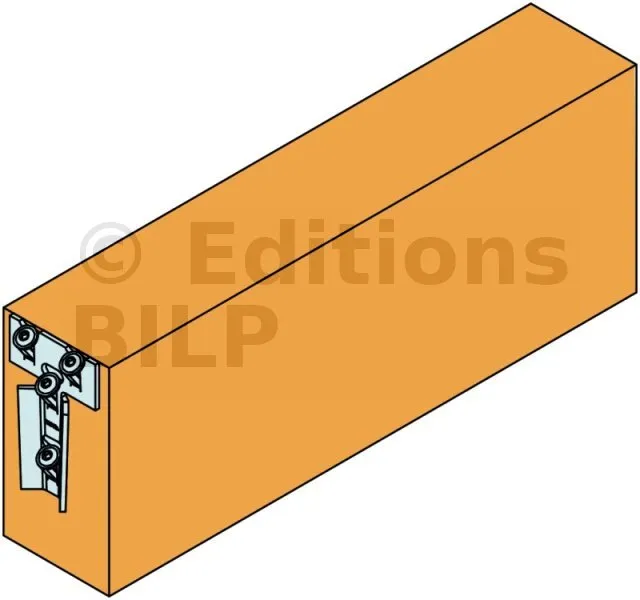

Fixation de la partie mâle de l’ETSN :
Il est recommandé d’utiliser un gabarit pour la pose de la partie mâle afin d’éviter que la pièce glisse lors de la pose des vis inclinées.
1. Fixer le gabarit en bout de poutre à l’aide d’une vis de maintien et placer la pièce mâle calée dans le gabarit. La pièce mâle doit être à fleur de la surface supérieure,
2. Insérer une vis ESCR à 90° temporairement dans le perçage central Ø6 mm afin maintenir la pièce,
3. Insérer les vis ESCR à 35° environ en commençant par la vis du bas, puis les deux du haut,
4. Lorsqu’il ne reste qu’une seule encoche libre, retirer la vis ESCR temporaire et insérer-la à 35° dans la dernière encoche.

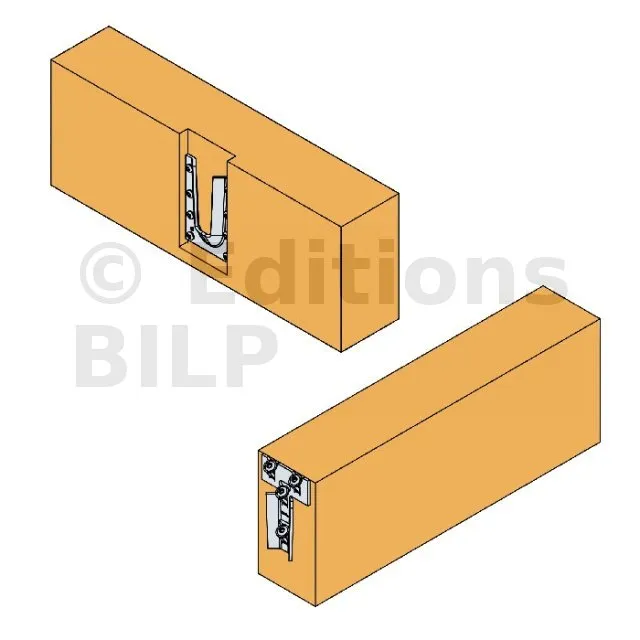

Assemblage final :
1. Glisser la partie mâle dans la partie femelle,
2. L’assemblage est terminé ! L’ETSN est invisible.
