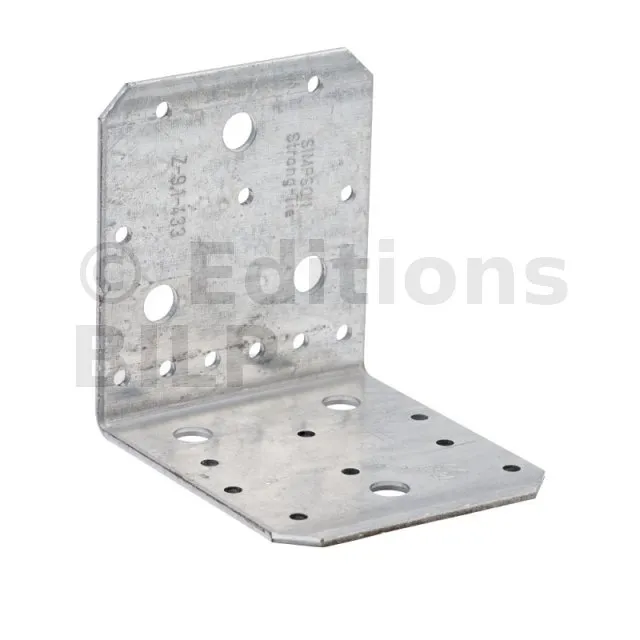

Équerres renforcées SPÉCIALES symétriques pour le BOIS - Réf. AB105

Équerre structurelle (105)

Caractéristiques

Agréments techniques : ETA-06/0106 ;
Déclarations de performance : FR-DoP-e06/0106 ;

Matière

• Acier galvanisé S250GD + Z275 suivant NF EN 10346,
• Épaisseur : 3 mm.

Avantages

• Grande résistance au cisaillement,
• Polyvalence d’utilisations.

Applications

Support

• Porteur : bois massif, lamellé collé, béton, acier, ...
• Porté : bois massif, bois composite, lamellé-collé, fermes triangulées, profilés, ...

Domaines d’utilisation

• Fixation de fermettes,
• Lisses et montants de bardage,
• Fixation de préau, carport ouvert,
• Ancrages de chevrons, consoles, chevêtres, ...

Données techniques

Dimensions

Valeurs caractéristiques simplifiées - Connexion bois sur bois - Clouage total - 2 équerres

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous reférer à l’ETE-06/0106.

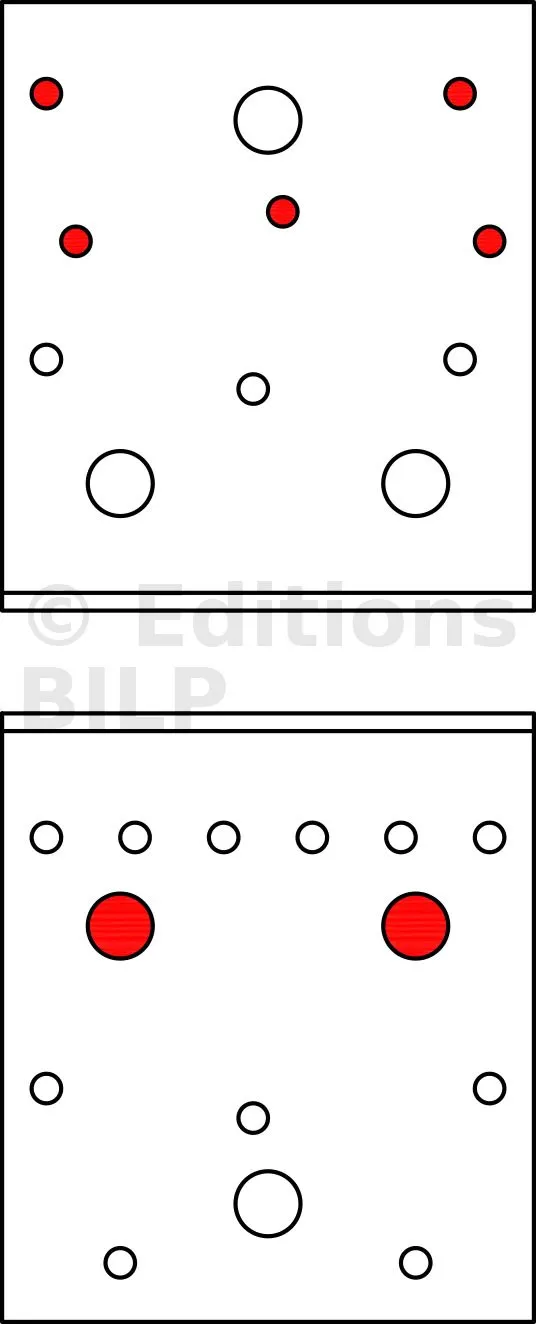

Valeurs caractéristiques simplifiées - Connexion bois sur bois - Clouage partiel - 2 équerres

Valeurs caractéristiques simplifiées - Connexion bois sur support rigide - 2 équerres

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous reférer à l’ETE-06/0106.

Voir les colonnes du tableau des valeurs caractéristiques pour savoir quels types de fixations peuvent être utilisées dans l’aile A. Les valeurs varient en fonction du type de fixation utilisé.

Referez vous à la gamme d’ancrages Simpson Strong-Tie pour les ancrages adaptés. Les solutions classiques sont BOAXII, SET-XP, WA, AT-HP, en fonction du type de béton, espacement et distances aux bords.

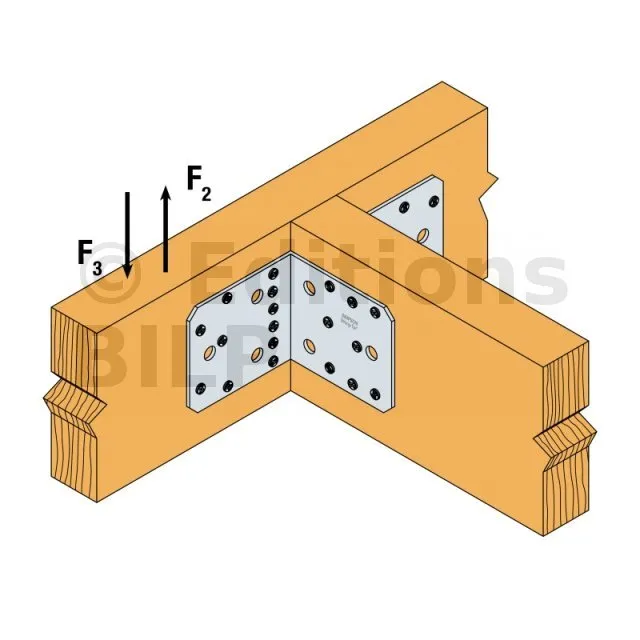

Valeurs caractéristiques - Connexion bois sur bois type poutre/poutre - 2 équerres - Clouage total

1) R4/5,k est déterminé pour des poutres de largeur b = 75 mm et excentricité e = 130 mm. Voir l’ETA pour d’autres valeurs de b et e.

Si la structure empêche la rotation de la poutre, les valeurs R1,k and R2/3,k pour un assemblage avec 1 seule équerre sont égales à la moitié des valeurs données pour 2 équerres. Voir l’ETA pour les valeurs si la poutre est libre en rotation.

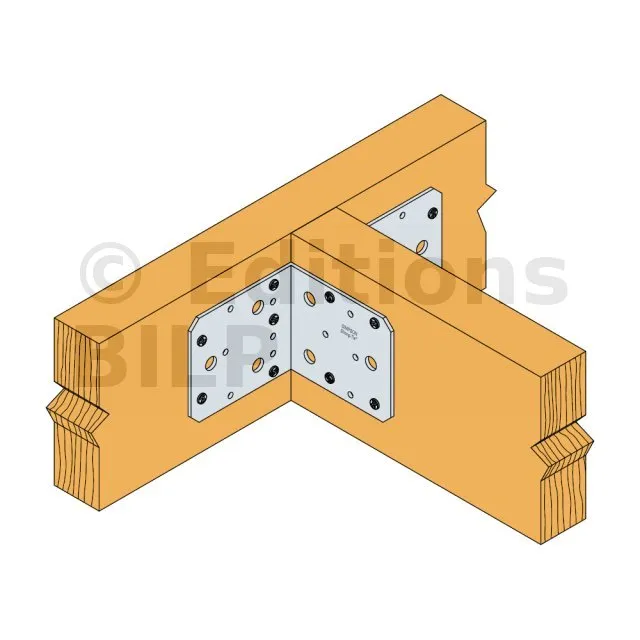

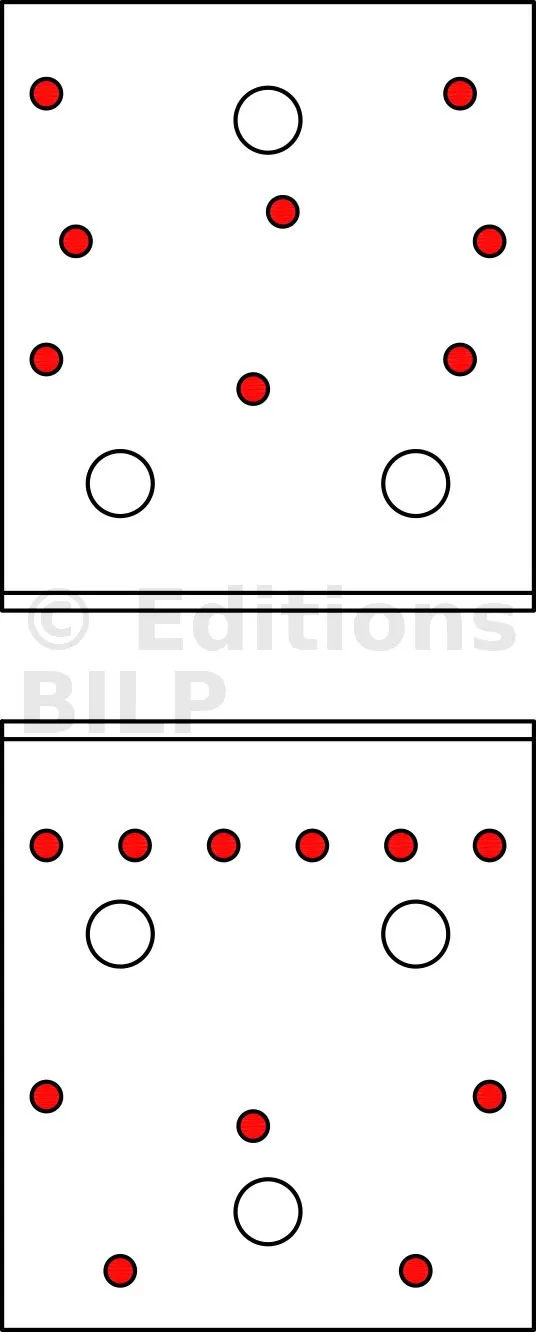

Valeurs caractéristiques - Connexion bois sur bois type poutre/poutre - 2 équerres - Clouage partiel

1) R4/5,k est déterminé pour des poutres de largeur b = 75 mm et excentricité e = 130 mm. Voir l’ETA pour d’autres valeurs de b et e.

Si la structure empêche la rotation de la poutre, les valeurs R1,k and R2/3,k pour un assemblage avec 1 seule équerre sont égales à la moitié des valeurs données pour 2 équerres. Voir l’ETA pour les valeurs si la poutre est libre en rotation.

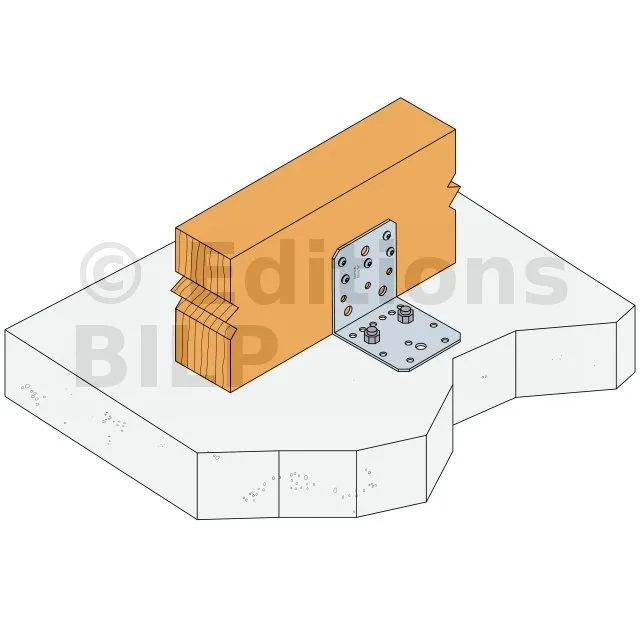

Valeurs caractéristiques - Connexion poutre bois sur support rigide - 2 équerres

Voir les colonnes du tableau des valeurs caractéristiques pour savoir quels types de fixations peuvent être utilisés dans l’aile A. Les valeurs varient en fonction du type de fixation utilisé.

Referez vous à la gamme d’ancrages Simpson Strong-Tie pour les ancrages adaptés. Les solutions classiques sont BOAXII, SET-XP, WA, AT-HP, en fonction du type de béton, espacement et distances aux bords.

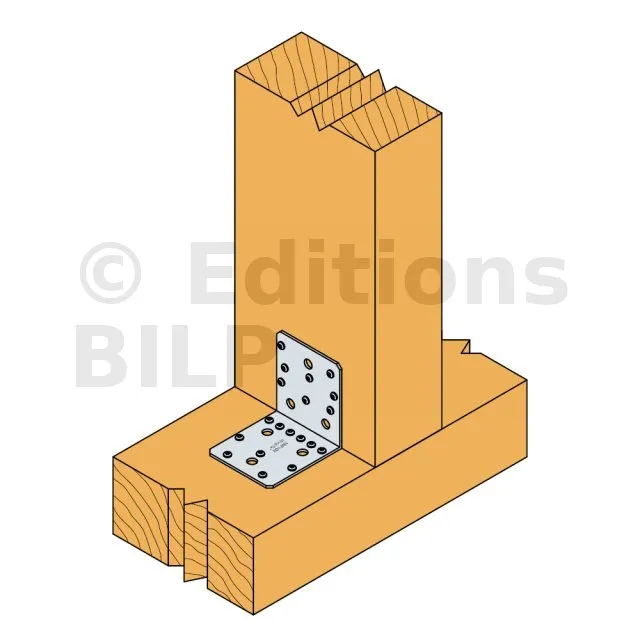

Valeurs caractéristiques - Connexion bois sur bois type poteau/poutre - 1 équerre

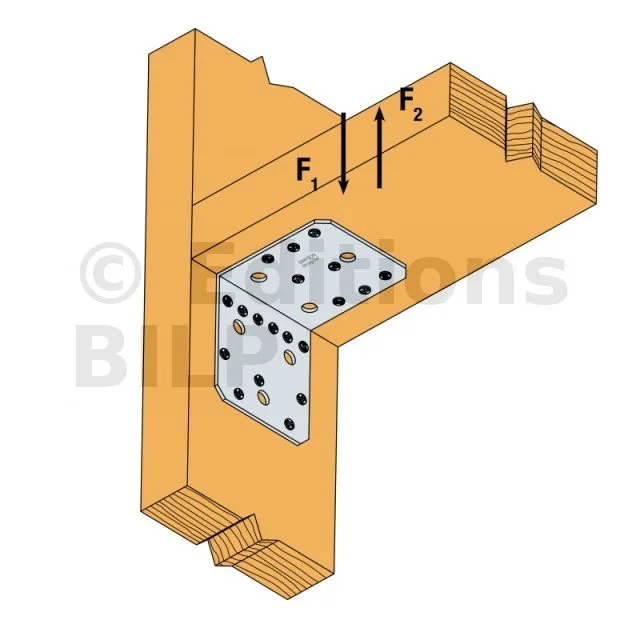

Valeurs caractéristiques - Connexion poutre sur poteau bois C24 - 2 équerres

Notes techniques

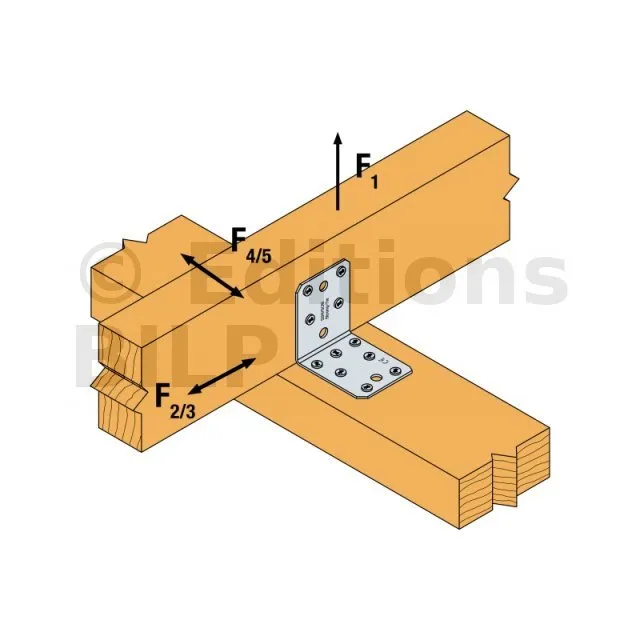

Informations techniques
F1 : effort de traction dans l’axe central de l’équerre
Cas particulier d’une fixation avec 1 seule équerre :

• Si l’ensemble de la structure empêche la rotation de la panne ou du poteau, la résistance en traction est égale à la moitié de la valeur donnée pour deux équerres,
• Dans le cas contraire, la résistance de l’assemblage dépend de la distance « f » entre la surface de contact verticale et le point d’application de la charge.

F2 et F3 : effort latéral de cisaillement
Cas particulier d’une fixation avec 1 seule équerre :

• La valeur de résistance à considérer est égale à la moitié de celle donnée pour deux équerres.

F4 et F5 : effort transversal dirigé vers ou à l’opposé de l’équerre

• La résistance de l’assemblage dépend de la distance « e » entre la base de l’équerre et le point d’application de la charge,
• Pour consulter les charges correspondantes, contactez-nous.

Équerres renforcées SPÉCIALES

Matière

• Acier galvanisé S250GD + Z275 suivant NF EN 10346,
• Épaisseur : 3mm.

Avantages

• Haute rigidité,
• Grande polyvalence d’applications...

Applications

Support

• Porteur : bois massif, lamellé collé, béton, acier...
• Porté : bois massif, bois composite, bois lamellé-collé, fermes triangulées, profilés, ...

Domaines d’utilisation

• Fixation de fermettes,
• Lisses et montants de bardage,
• Fixation de préau, carport ouvert,
• Ancrages de chevrons, consoles, chevêtres...

Dimensions

Valeurs caractéristiques - Connexion bois sur bois - Clouage total - 2 Equerres

* b = 75 mm et e = 130 mm

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consulter notre ETE-06/0106 si la poutre est libre en rotation.

Valeurs caractéristiques - Connexion bois sur bois - Clouage partiel - 2 Equerres

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consulter notre ETE-06/0106 si la poutre est libre en rotation.

Valeurs caractéristiques - Connexion bois sur support rigide - 2 Equerres

Référez-vous à la gamme d’ancrages Simpson Strong-Tie pour les ancrages adaptés. Les solutions standards sont à choisir en fonction du type de support (béton, maçonnerie, etc ...) de l’entraxe et des distances aux bords.

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consulter notre ETE-06/0106 si la poutre est libre en rotation.

Valeurs caractéristiques - Bois sur bois - Vis connecteurs Ø10 - 2 Équerres
