Pied de poteau FIXE - Réf. PPA100PB

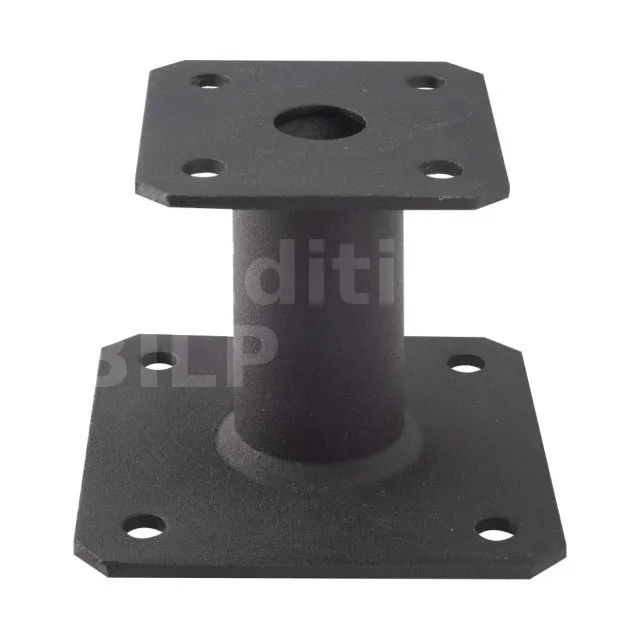

Le pied de poteau fixe finition noire PPA100PB est polyvalent et discret, il est couramment utilisé dans les applications structurelles.
-
RéférencePPA100PB
-
MatériauAcier S235JR suivant NF EN 10025 ; primaire électrozinguée suivant ISO 2081
-
MarqueSIMPSON Strong-Tie
-
FabricationFrançaise
-
Finitionpeinture en poudre Polyester Architecture RAL9005
-
Epaisseur4mm
-
Largeur (A)100mm
-
ContenuPied de poteau fixe finition noire
-
Largeur (D)130mm
-
Largeur (E)130mm
-
Profondeur (B)100mm
-
Perçages platine haute4Ø12
-
Perçages platine basse4Ø12
-
Hauteur (F)100mm
-
Diamètre (G)48.3mm
-
Charge maximale admissible en compression4.03 tonnes
Caractéristiques
Agréments techniques : ETA-07/0285
Déclarations de performance : FR-DoP-e07/0285
Matière
- Acier S235JR suivant NF EN 10025,
- Primaire électrozinguée suivant ISO 2081,
- Finition peinture en poudre Polyester Architecture RAL9005,
- Épaisseur : 4 mm.
Avantages
- Finition noire pour un assemblage discret dans la structure,
- Double traitement de surface pour une meilleure résistance à la corrosion,
- Aucun usinage nécessaire.
Applications
Support
- Porteur : béton, bois massif, bois lamellé-collé,
- Porté : bois massif, bois lamellé-collé, bois composite.
Domaines d’utilisation
- Poteaux de auvent,
- Pergola,
- Véranda, …
Données techniques
Dimensions

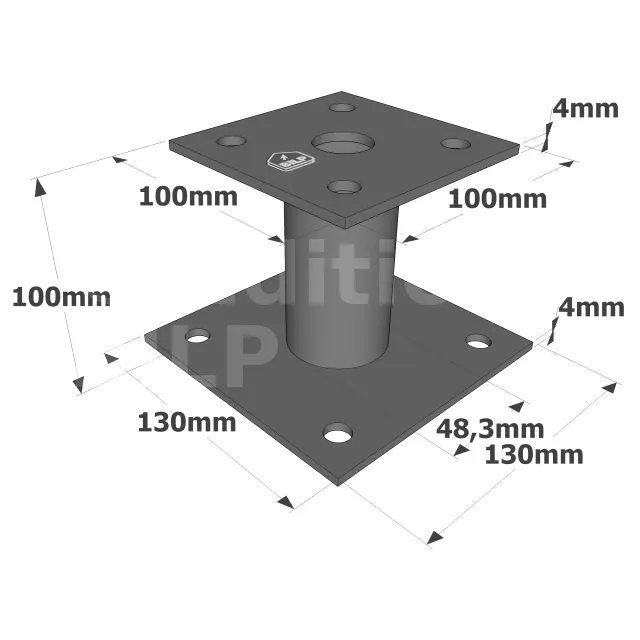

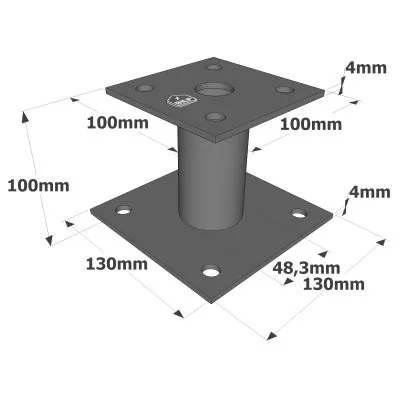

Références | Dimensions [mm] | Perçages platine haute | Perçages platine basse | ||||||
---|---|---|---|---|---|---|---|---|---|
A | B | D | E | F | G | t | Ø12 | Ø12 | |
PPA100PB | 100 | 100 | 130 | 130 | 100 | 48.3 | 4 | 4 | 4 |
Valeurs caractéristiques
Références | Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||
---|---|---|---|---|---|
Sur poteau | Sur béton | R1,k | |||
Qté | Type | Qté | Type | ||
PPA100PB | 4 | LAG Ø10x80 | 4` | Ø10* | 78,5 / kmod^0.4 |
* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
Valeurs caractéristiques simplifiées
Références | Fixations | Valeurs caractéristiques simplifiées - Bois C24 [kN] | |||
---|---|---|---|---|---|
Sur poteau | Sur béton | R1.k* | |||
Qté | Type | Qté | Type | ||
PPA100PB | 4 | LAG Ø10x80 | 4 | Ø10** | 85.7 |
* La capacité caractéristique publiée est basée sur une durée de charge à moyen terme et une classe de service 3 (kmod = 0,7), selon EC5 (EN 1995). Pour toute autre durée de chargement et classe de service, veuillez vous référer à l’ETE.
** Reportez-vous à la gamme de produits d’ancrage Simpson Strong-Tie pour déterminer les ancrages appropriés.
Fixations
Sur poteau :
Sur béton :
- Cheville mécanique : goujon WA M10-78/5
- Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25.
Installation
- Partie haute :

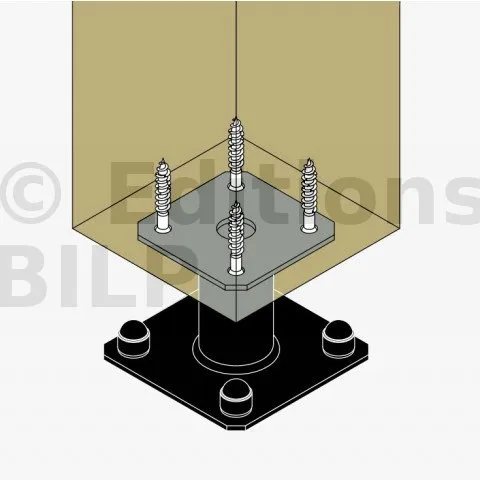

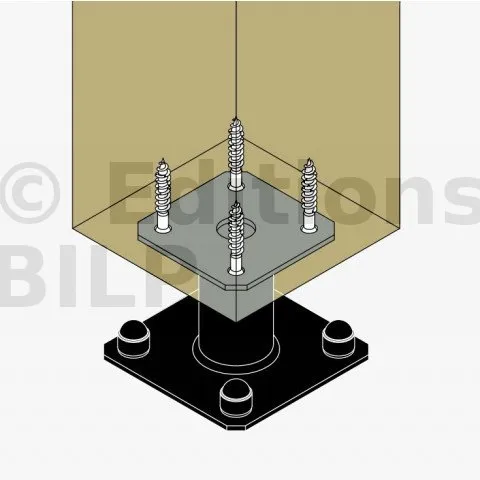

1. Placer la platine supérieure du pied de poteau (dimensions 100 x 100 mm) sous le poteau.
2. Fixer cette platine au poteau à l’aide de tirefonds LAG (pré-perçage nécessaire).
- Partie basse :
1. Positionner le poteau verticalement dans la structure.
2. Identifier la position des ancrages au sol sur le support.
3. Percer le support verticalement, au diamètre et à la profondeur préconisés pour les fixations choisies.
4. Fixer la platine inférieure au sol à l’aide d’ancrages adaptés.
