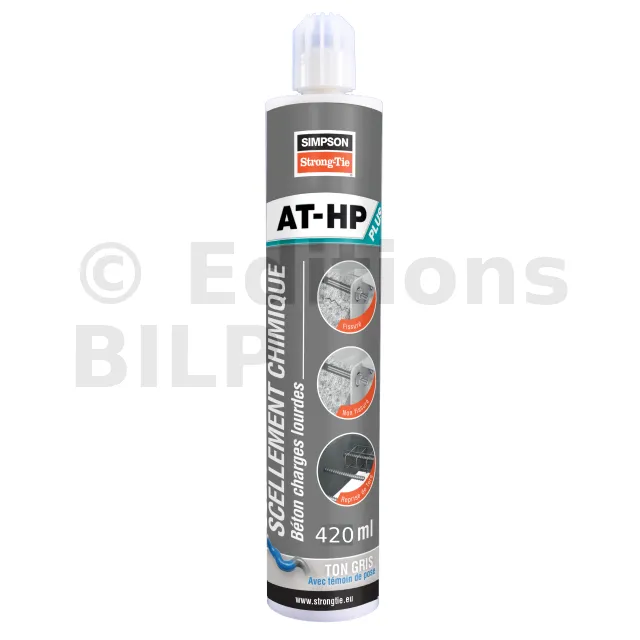

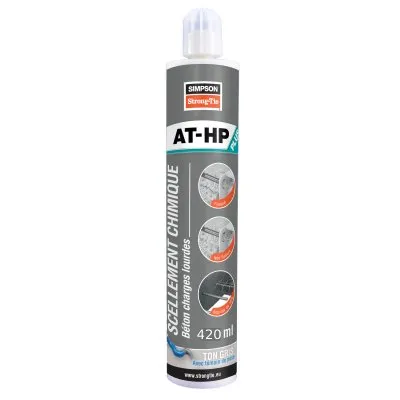

Résine béton charges lourdes avec témoin de pose - Gris - cdt. 420ml - Réf. ATHP420PLUSG-FR

Résine béton charges lourdes avec témoin de pose AT-HP PLUS

Caractéristiques

• Agréments techniques : ETA-19/0265 ; ETA-19/0418 ;
• Déclarations de performance : FR-DoP-e19/0265 ; FR-DoP-e19/0418 ;
• Fiches de données de sécurité : FR-FDS / AT-HP PLUS ;

• WRAS AT-HP.pdf

Matière

• Résine méthacrylate sans styrène
• ​Tige filetée : acier électrozingué et inox A4-70

Avantages

• Témoin de pose : gain de temps et sécurité de pose. Le temps de prise ne se calcule plus, il se voit,
• Valeur d’adhérence élevée dans le béton,
• Utilisable en eau potable : certification WRAS,
• 2 buses fournies.

Applications

Support

• Béton fissuré et non fissuré : M8 à M30 (charges statiques et quasi statiques, béton sec ou humide),
• Fer à béton Ø8 à Ø32 (charges statiques et quasi statiques, exposition au feu R180).

Domaines d’utilisation

• Fixation de garde-corps, grilles, pare-soleils,
• Extension de balcons,
• Poutres et poteaux béton,
• Fixation de poutres métalliques, ponts roulants et échafaudages...

Données techniques

Résistance design - Traction - NRd [kN] – hef = 8d – Acier 5.8

Béton :

• Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l’ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
• Le schéma de cisaillement est basé sur un ancrage unitaire sans influence des bords. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture de bord de dalle doit être vérifiée suivant l’ETAG001, Annexe C, méthode A.
• Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Résistance design - Traction - NRd [kN] – hef = 12d – Acier 5.8

Béton :

• Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l’ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
• Le schéma de cisaillement est basé sur un ancrage unitaire sans influence des bords. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture de bord de dalle doit être vérifiée suivant l’ETAG001, Annexe C, méthode A.
• Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Résistance design - Traction - NRd [kN] – hef = 8d – Acier inox A4-70

Béton :

• Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l’ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
• Le schéma de cisaillement est basé sur un ancrage unitaire sans influence des bords. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture de bord de dalle doit être vérifiée suivant l’ETAG001, Annexe C, méthode A.
• Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Résistance design - Traction - NRd [kN] – hef = 12d – Acier inox A4-70

Béton :

* Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l’ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
* Le schéma de cisaillement est basé sur un ancrage unitaire sans influence des bords. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture de bord de dall doit être vérifiée suivant l’ETAG001, Annexe C, méthode A.
* Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Résistance design - Cisaillement – VRd [kN] – hef = 8d – Acier 5.8

Béton :

• Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l’ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
• Le schéma de cisaillement est basé sur un ancrage unitaire sans influence des bords. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture de bord de dalle doit être vérifiée suivant l’ETAG001, Annexe C, méthode A.
• Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Résistance design - Cisaillement – VRd [kN] – hef = 12d – Acier 5.8

Béton :

• Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l’ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
• Le schéma de cisaillement est basé sur un ancrage unitaire sans influence des bords. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture de bord de dalle doit être vérifiée suivant l’ETAG001, Annexe C, méthode A.
• Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Résistance design - Cisaillement - VRd [KN] – hef = 8D – Acier INOX A4-70

Béton :

• Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l’ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
• Le schéma de cisaillement est basé sur un ancrage unitaire sans influence des bords. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture de bord de dalle doit être vérifiée suivant l’ETAG001, Annexe C, méthode A.
• Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Résistance design - Cisaillement - VRd [KN] – hef = 12D – Acier INOX A4-70

Béton :

• Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l’ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
• Le schéma de cisaillement est basé sur un ancrage unitaire sans influence des bords. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture de bord de dalle doit être vérifiée suivant l’ETAG001, Annexe C, méthode A.
• Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Résistance design – Moment de flexion – MRd [Nm] – Béton

Béton :

• Les valeurs de calcul ont été calculées en utilisant les coefficients partiels de sécurité définis dans l’ETE. Le schéma de chargement est valide pour du béton non renforcé et du béton renforcé avec des renforts espacés de s ≥ 15 cm (quelque soit le diamètre) ou avec des renforts espacés de s ≥ 10 cm, si le diamètre des renforts est inférieur ou égal à 10mm.
• Le schéma de cisaillement est basé sur un ancrage unitaire sans influence des bords. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture de bord de dalle doit être vérifiée suivant l’ETAG001, Annexe C, méthode A.
• Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Résistance design – Traction – NRd [kN] – Fers à béton

Résistance design – Cisaillement – VRd [kN] – Fers à béton

Résistance design – Moment de flexion – MRd [Nm] – Fers à béton
