Pied de poteau carré à enfoncer

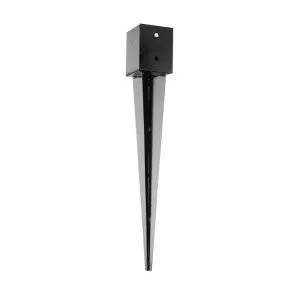

Pieds de poteau carrés à enfoncer finition noire
Les pieds de poteau carrés à enfoncer PPJNET sont préconisés dans la réalisation de petits ouvrages tels que les clôtures de jardin. Très faciles à démonter, ils sont particulièrement adaptés pour des structures temporaires. Sa finition noire permet une esthétique discrète et agréable.
Caractéristiques
Matière
- Corps : acier S235JR suivant NF EN 10025,
- Platine : acier S355MC suivant NF EN 10025,
- Finition cataphorèse noire,
- Épaisseur : 1,5 mm (corps et platine).
Avantages
- Angles de la platine découpés pour plus de sécurité,
- Présente une esthétique agréable.
Applications
Support
- Porteur : terrain meuble ou compact,
- Porté : bois massif, lamellé-collé, bois composite...
Domaines d’utilisation
- Clôtures de jardin, panneaux, claustras,
- Abris de jardin, bûchers de jardin, carports,
- Structures légères et ouvrages temporaires de jardin.
Données techniques

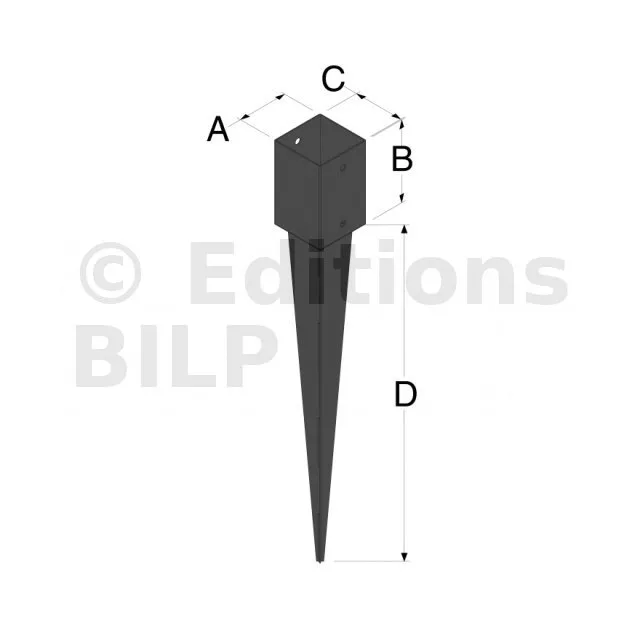

Dimensions
Références | Dimensions | Perçages | |||||
---|---|---|---|---|---|---|---|
A | B | C | D | t1 | t2 | Ø11 | |
PPJNET70/620 | 72 | 117 | 72 | 500 | 1.5 | 1.5 | 4 |
PPJNET90/620 | 92 | 117 | 92 | 500 | 1.5 | 1.5 | 4 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Poteau :
- Boulons Ø10 mm,
- Tirefonds LAG Ø10 mm.
- SSH Ø10 mm.
Mise en garde
La gamme de jardin ne convient pas pour des applications structurelles soumises à des forces importantes (vent...). Les structures doivent également être correctement conçues et mises en œuvre afin d’assurer la reprise de charges latérales de vent (jambe de force...).
Installation
Partie basse :
1. Positionner le pied de poteau poteau dans la structure,
2. Insérer une cale martyre dans le pied de poteau (chute de pied de poteau ou
cale plastique),
3. Enfoncer le pied de poteau dans le sol en frappant bien verticalement avec une masse.
Partie haute :
1. Placer le poteau dans le pied de poteau,
2. Fixer le poteau dans le pied de poteau.
