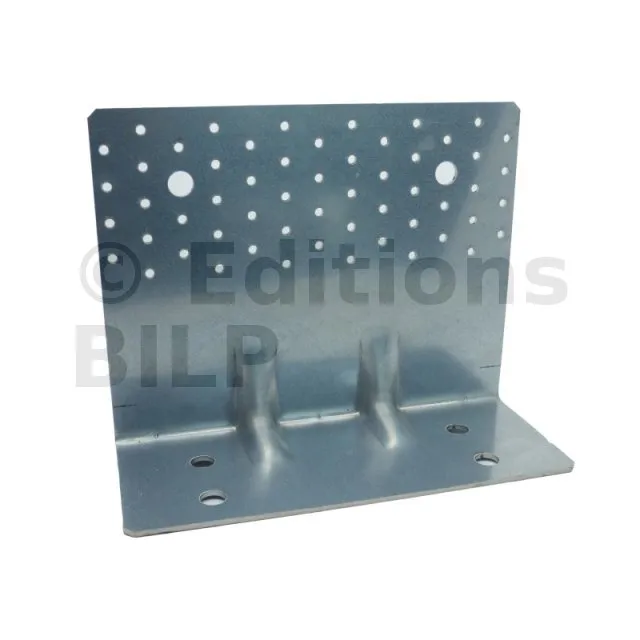

Equerre renforcée pour CLT - Réf. ABR255SO

L’équerre renforcée ABR255 a été spécialement développée pour la fixation de panneaux CLT sur support bois ou support béton. Très polyvalente, elle est particulièrement résistante en cisaillement grâce à une géométrie optimisée.

bientôt DISPO
Expédition estimée dans 10 jours.
21€98
  TTC  / équerre

  • Référence
    ABR255SO
  • Fabrication
    française
  • Matériau
    Acier galvanisé S250GD + Z275 suivant la norme NF EN 10346
  • Marque
    SIMPSON Strong-Tie
  • Utilisation
    Panneaux massifs / Panneaux lamellés croisés (CLT), ...
  • Perçages Aile A
    56Ø5 - 2Ø14
  • Fixation
    Bois et béton
  • Perçages Aile B
    4Ø14
  • Largeur
    255mm
  • Hauteur
    200mm
  • Profondeur
    100mm
  • Epaisseur
    3mm

Equerre renforcée pour CLT

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant la norme NF EN 10346
  • Épaisseur 3 mm

Avantages

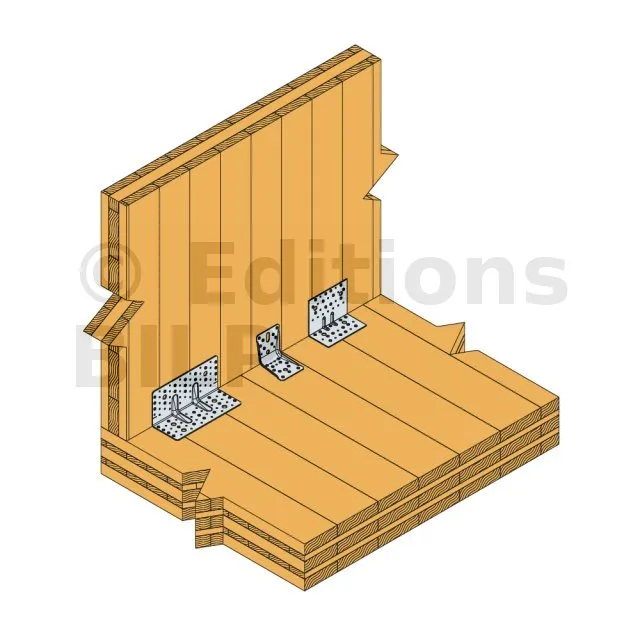

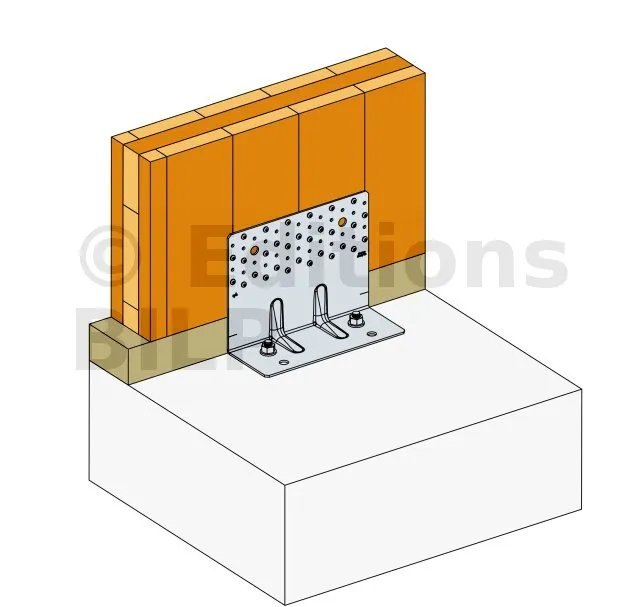

  • Idéale pour une utilisation en bâtiment CLT,
  • Grande polyvalence : peut être fixée sur support bois et support béton,

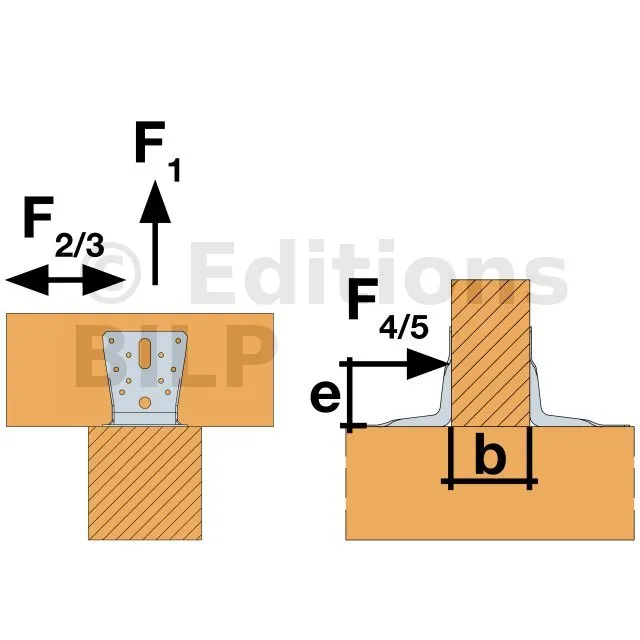

  • Performances élevées pour des directions d’efforts horizontales (F2/F3) et verticales (F1)...

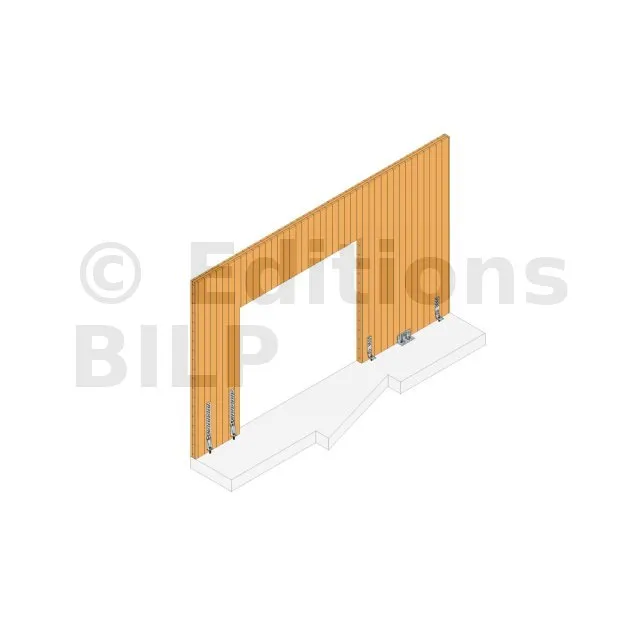

Applications

Support

  • Porteur : CLT, bois massif, bois lamellé-collé, béton...
  • Porté : CLT, bois massif, bois lamellé-collé...

Domaines d’utilisation

  • Panneaux massifs,
  • Panneaux lamellés croisés (CLT)...

Données techniques

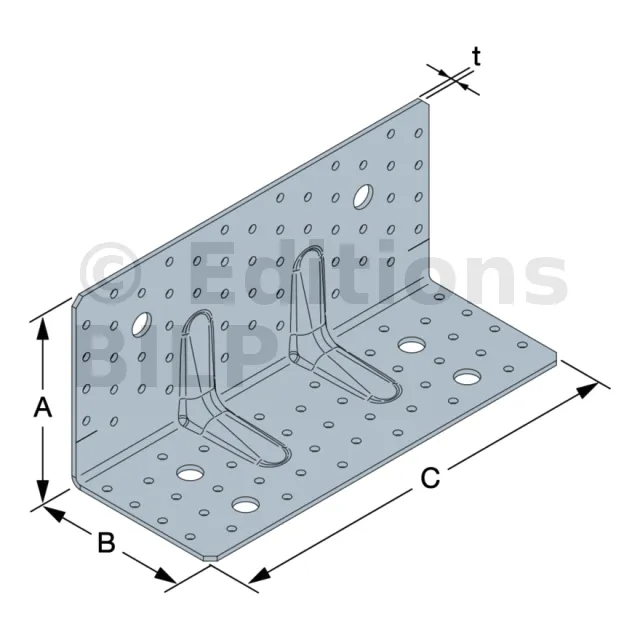

Dimensions
RéférencesDimensions [mm]Perçages Aile APerçages Aile B
A (hauteur) B (profondeur) C (largeur) t Ø5 Ø14 Ø5 Ø14
ABR255 120 100 255 3 52 2 41 4
ABR255SO 200 100 255 3 56 2 - 4

Valeurs Caractéristiques - Connexion bois sur bois - Clouage total - 1 équerre - Plan de clouage 1
RéférencesValeurs Caractéristiques simplifiées - Connexion bois sur bois - Clouage total - Plan de clouage 1
Fixations Valeurs Caractéristiques simplifiées - Bois C24 - 1 équerre [kN]
Aile A Aile B R1.k R2.k = R3.k R4.k R5.k
Qté Qté CNA4.0x35 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x50 CNA4.0x60
ABR255 52 41 min(14,1 / kmod^0,4 ; 23,6/kmod) min(19,5/ kmod^0,4 ; 23,6/kmod) min( 22,5 / kmod^0,4 ; 23,6/kmod) 33.5 45.9 50.5 12.5 18.2 21.1 min( 14.3 / kmod^0,4 ; 13.4/kmod) min(18.8 / kmod^0,4 ; 13.4/kmod) 13.4/kmod

Les valeurs caractéristiques données dans le tableau ci-dessus sont valables seulement si l’élément vertical est bloqué en rotation.

Valeurs Caractéristiques simplifiées - Connexion bois sur bois - Clouage total - 1 équerre - Plan de clouage 1


RéférencesValeurs Caractéristiques simplifiées - Connexion bois sur bois - Clouage total - Plan de clouage 1
Fixations Valeurs Caractéristiques simplifiées - Bois C24 - 1 équerre [kN]
Aile A Aile B R1.k R2.k = R3.k R4.k R5.k
Qté Qté CNA4.0x35 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x50 CNA4.0x60
ABR255 52 41 14.7 20.3 23.5 33.5 45.9 50.5 12.5 18.2 21.1 14.8 14.8 14.8

Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE.

Valeurs Caractéristiques - Connexion bois sur bois - Clouage partiel - 1 équerre - Plan de clouage 2


RéférencesValeurs Caractéristiques - Connexion bois sur bois - Clouage partiel - Plan de clouage 2
Fixations Valeurs Caractéristiques simplifiées - Bois C24 - 1 équerre [kN]
Aile A Aile B R1.k R2.k = R3.k R4.k R5.k
Qté Qté CNA4.0x35 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x50
 CNA4.0x60 CNA4.0x35 CNA4.0x50 CNA4.0x60
ABR255 30 23 min(12,2 / kmod^0,4 ; 23,6/kmod) min(16,5 / kmod^0,4 ; 23,6/kmod) min(19,5 / kmod^0,4 ; 23,6/kmod) 27.4 38 42.1 12.2 16.9 19.5 min ( 11.5 ; 13.9/kmod) min(18 ; 13.9/kmod) min( 22 ; 13.9/kmod)

Les valeurs caractéristiques données dans le tableau ci-dessus sont valables seulement si l’élément vertical est bloqué en rotation.

Valeurs Caractéristiques simplifiées - Connexion bois sur bois - Clouage partiel - 1 équerre - Plan de clouage 2


RéférencesValeurs Caractéristiques simplifiées - Connexion bois sur bois - Clouage partiel - Plan de clouage 2
Fixations Valeurs Caractéristiques simplifiées - Bois C24 - 1 équerre [kN]
Aile A Aile B R1.k R2.k = R3.k R4.k R5.k
Qté Qté CNA4.0x35 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x50 CNA4.0x60
ABR255 30 23 12.7 17.2 20.3 27.4 38 42.1 12.2 16.9 19.5 11.5 15.4 15.4

Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE.

Valeurs Caractéristiques - Connexion bois sur bois - Clouage partiel - 1 équerre - Plan de clouage 4


RéférencesValeurs Caractéristiques - Connexion bois sur bois - Clouage partiel - Plan de clouage 4
Fixations Valeurs Caractéristiques - Bois C24 - 1 équerre [kN]
Aile A Aile B R1.k R2.k = R3.k R4.k [kN] R5.k [kN]
Qté Qté CNA4.0x50 CNA4.0x60 CNA4.0x50 CNA4.0x60 CNA4.0x50 CNA4.0x60 CNA4.0x50 CNA4.0x60
ABR255 24 21 min(15,6/kmod^0,4 ; 26,2 / kmod) min(18,1/kmod^0,4 ; 26,2 / kmod) 28.6 31.4 15.9 18.3 10.8/kmod^0.3 min(12.7/kmod^0,3 ; 12.8 / kmod)

Les valeurs données dans le tableau ci-dessus peuvent être utilisées si le panneau est bloqué en rotation.

Le plan de clouage 4 a été spécialement développé pour une application CLT. Il peut être utilisé pour des applications avec d’autres éléments à base de bois, sous réserve que ces matériaux acceptent les entraxes et les distances des fixations dans le CLT.

Valeurs Caractéristiques simplifiées - Connexion bois sur bois - Clouage partiel - 1 équerre - Plan de clouage 4


RéférencesValeurs Caractéristiques simplifiées - Connexion bois sur bois - Clouage partiel - Plan de clouage 4
Fixations Valeurs Caractéristiques simplifiées - Connexion bois sur bois C24 - 1 équerre [kN]
Aile A Aile B R1.k R2.k = R3.k R4.k [kN] R5.k [kN]
Qté Qté CNA4.0x50 CNA4.0x60 CNA4.0x50 CNA4.0x60 CNA4.0x50 CNA4.0x60 CNA4.0x50 CNA4.0x60
ABR255 24 21 16.2 18.8 28.6 31.4 15.9 18.3 11.1 16.7

Les valeurs données dans le tableau ci-dessus peuvent être utilisées si le panneau est bloqué en rotation.

Le plan de clouage 4 a été spécialement développé pour une application CLT. Il peut être utilisé pour des applications avec d’autres éléments à base de bois sous réserve que ces matériaux acceptent les entraxes et distances des fixations dans le CLT.

Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-06/0106.

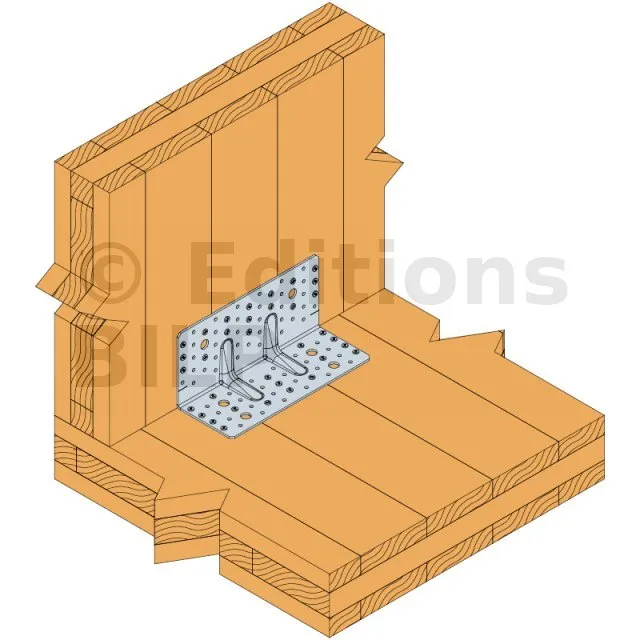

Valeurs Caractéristiques - Poutre CLT sur poutre CLT - Vis connecteurs Ø12 - 2 équerres


RéférencesValeurs Caractéristiques - Poutre CLT sur poutre CLT - Vis connecteurs Ø12 - 2 équerres
Fixations Valeurs Caractéristiques - Bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k
Quantité Type Quantité Type SSH12.0X80 SSH12.0X80
ABR255 2 SSH 4 SSH 13.4 18.4

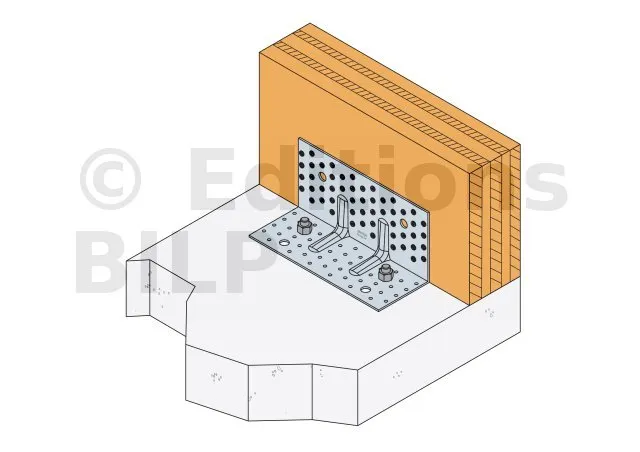

Valeurs Caractéristiques - Connexion bois sur support rigide - Clouage total - 1 équerre - Plan de clouage 1


RéférencesValeurs caractéristiques - Connexion bois sur support rigide - Clouage total - Plan de clouage 1
Fixations Valeurs Caractéristiques - Bois C24 - 1 équerre [kN]
Aile A Aile B R1.k R2.k = R3.k R4.k R5.k
Qté Type Qté Type CNA4.0x35 CNA4.0x50 CNA4.0x60
 CNA4.0x35 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x50 CNA4.0x60
ABR255 52 CNA 2 Ø12 22 / kmod 22 / kmod 22 / kmod 25.1 37.7 44 18.3/kmod^0,7 18.3/kmod^0,7 18.3/kmod^0,7 min(17.1/kmod^0.25 ; 17.7/kmod) min( 23.5/kmod^0.25 ; 17.7/kmod) min(27.3/kmod^0.25 ; 17.7/kmod)
ABR255SO 56 CNA 2 Ø12 22,9 / kmod 22,9 / kmod 22,9 / kmod 29,2 38.6 - 18.6/kmod^0,66 18.6/kmod^0,66 18.6/kmod^0,66 5,05/kmod 5,05/kmod 5,05/kmod

Les valeurs caractéristiques données dans le tableau ci-dessus sont valables seulement si l’élément vertical est bloqué en rotation.

Les ancrages doivent être vérifiés séparément en considérant un effort dans les ancrages majoré par un coefficient de 1,1 pour F1, 1 pour F2 et 1.1 pour F5.

Valeurs Caractéristiques simplifiées - Connexion bois sur support rigide - Clouage total - 1 équerre - Plan de clouage 1


RéférencesValeurs caractéristiques simplifiées - Connexion bois sur support rigide - Clouage total - Plan de clouage 1
Fixations Valeurs Caractéristiques simplifiées - Bois C24 - 1 équerre [kN]
Aile A Aile B R1.k R2.k = R3.k R4.k R5.k
Qté Type Qté Type CNA4.0x35 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x50 CNA4.0x60
ABR255 52 CNA 2 Ø12 24.4 24.4 24.4 25.1 37.7 44 19.7 19.7 19.7 17.5 19.6 19.6
ABR255SO 56 CNA] 2 Ø12 20.8 20.8 20.8 29.2 38.6 - 17.1 17.1 17.1 4.6 4.6 4.6

Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-06/0106.

Les capacités des ancrages doivent être vérifiées séparément en multipliant la charge F1 par un coefficient 1.1, la charge F2 par un coefficient de 1 et la charge F5 par un coefficient de 1.1.

Valeurs Caractéristiques - Connexion bois sur support rigide - Clouage partiel - 1 équerre - Plan de clouage 2


RéférencesValeurs Caractéristiques - Connexion bois sur support rigide - Clouage partiel - Plan de clouage 2
Fixations Valeurs Caractéristiques - Bois C24 - 1 équerre [kN]
Aile A Aile B R1.k R2.k = R3.k R4.k R5.k
Qté Type Qté Type CNA4.0x35 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x50 CNA4.0x60
ABR255 30 CNA 2 Ø12 15.94 min(24,8 ; 22 / kmod) min(30,3 ; 22 / kmod) 19.5 28.3 32.5 18.3/kmod^0,7 18.3/kmod^0,7 18.3/kmod^0,7 15.3/kmod^0.6 min(19.9/kmod^0.4 ; 17.7 / kmod) min(23.3/kmod^0.4 ; 17.7 / kmod)
ABR255SO 19 CNA 2 Ø12 min( 24,3 ; 22,9/kmod) min( 34,7 ; 22,9/kmod) 22,9/kmod 13.3 20.7 - 18.2/kmod^0,66 18.2/kmod^0,66 18.2/kmod^0,66 5,05/kmmod 5,05/kmmod 5,05/kmmod

Les valeurs caractéristiques données dans le tableau ci-dessus sont valables seulement si l’élément vertical est bloqué en rotation.

Les ancrages doivent être vérifiés séparément en considérant un effort dans les ancrages majoré par un coefficient de 1,1 pour F1, 1 pour F2 et 1.1 pour F5.

Valeurs Caractéristiques simplifiées - Connexion bois sur support rigide - Clouage partiel - 1 équerre - Plan de clouage 2


RéférencesValeurs Caractéristiques simplifiées - Connexion bois sur support rigide - Clouage partiel - Plan de clouage 2
Fixations Valeurs caractéristiques simplifiées - Bois C24 - 1 équerre [kN]
Aile A Aile B R1.k R2.k = R3.k R4.k R5.k
Qté Type Qté Type CNA4.0x35 CNA4.0x50 CNA4.0x60
 CNA4.0x35 CNA4.0x50 CNA4.0x60 CNA4.0x50 CNA4.0x50 CNA4.0x60 CNA4.0x50 CNA4.0x50 CNA4.0x60
ABR255 30 CNA 2 Ø12 15.94 24.4 24.4 19.5 28.3 32.5 20.3 20.3 20.3 16.2 19.6 19.6
ABR255SO 19 CNA 2 Ø12 20.8 20.8 2.08 13.3 20.7 - 17.1 17.1 17.1 4.6 4.6 4.6

Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-06/0106.

Les capacités des ancrages doivent être vérifiées séparément en multipliant la charge F1 par un coefficient 1.1, la charge F2 par un coefficient de 1 et la charge F5 par un coefficient de 1.1.

Valeurs Caractéristiques - Connexion bois sur support rigide - Clouage partiel - 1 équerre - Plan de clouage 4

RéférencesValeurs Caractéristiques - Connexion bois sur support rigide - Clouage partiel - Plan de clouage 4
Fixations Valeurs Caractéristiques - Bois C24 - 1 équerre [kN]
Aile A Aile B R1.k R2.k = R3.k R4.k R5.k
Qté Type Qté Type CNA4.0x50 CNA4.0x60 CNA4.0x50 CNA4.0x60 CNA4.0x50 CNA4.0x60 CNA4.0x50 CNA4.0x60
ABR255SO 26 CNA 2 Ø12 22,9/kmod 22,9/kmod 21.7 - 18,2/kmod^0,66 18,2/kmod^0,66 5,05/kmod 5,05/kmod

Les valeurs données dans le tableau ci-dessus peuvent être utilisées si le panneau est bloqué en rotation.

Le plan de clouage 4 a été spécialement développé pour une application CLT. Il peut être utilisé pour des applications avec d’autres éléments à base de bois sous réserve que ces matériaux acceptent les entraxes et distances des fixations dans le CLT.

Les capacités des ancrages doivent être vérifiées séparément en multipliant la charge F1 par un coefficient 1.1, la charge F2 par un coefficient de 1 et la charge F5 par un coefficient de 1.1.

Valeurs Caractéristiques simplifiées - Connexion bois sur support rigide - Clouage partiel - 1 équerre - Plan de clouage 4

RéférencesValeurs Caractéristiques simplifiées - Connexion bois sur support rigide - Clouage partiel - Plan de clouage 4
Fixations Valeurs Caractéristiques simplifiées - Bois C24 - 1 équerre [kN]
Aile A Aile B R1.k R2.k = R3.k R4.k R5.k
Qté Type Qté Type CNA4.0x50 CNA4.0x60 CNA4.0x50 CNA4.0x60 CNA4.0x50 CNA4.0x60 CNA4.0x50 CNA4.0x60
ABR255SO 26 CNA 2 Ø12 20.8 20.8 21.7 - 17.1 17.1 4.6 4.6

Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-06/0106.

Les valeurs données dans le tableau ci-dessus peuvent être utilisées si le panneau est bloqué en rotation.

Le plan de clouage 4 a été spécialement développé pour une application CLT. Il peut être utilisé pour des applications avec d’autres éléments à base de bois sous réserve que ces matériaux acceptent les entraxes et distances des fixations dans le CLT.

Les capacités des ancrages doivent être vérifiées séparément en multipliant la charge F1 par un coefficient 1.1, la charge F2 par un coefficient de 1 et la charge F5 par un coefficient de 1.1.

Valeurs Caractéristiques - Connexion bois sur support rigide - Clouage partiel - 1 équerre - Plan de clouage 8


RéférencesValeurs Caractéristiques - Connexion bois sur support rigide - Clouage partiel - Plan de clouage 8
Fixations Valeurs Caractéristiques - Bois C24 - 1 équerre [kN]
Aile A Aile B R1.k R2.k = R3.k R4.k R5.k
Qté Type Qté Type CNA4.0x50
 CNA4.0x60 CNA4.0x50 CNA4.0x60 CNA4.0x50 CNA4.0x60 CNA4.0x50 CNA4.0x60
ABR255 17 CNA 2 Ø12 20 20 24.9 26.5 18.3/kmod^0.7 18.3/kmod^0.7 5.9/kmod^0.6 6.7/kmod^0.5
ABR255SO 30 CNA 2 Ø12 22,9/kmod 22,9/kmod 26.1 - 18.2/kmod^0.66 18.2/kmod^0.66 5.05/kmod 5.05/kmod

Les valeurs données dans le tableau ci-dessus peuvent être utilisées si le panneau est bloqué en rotation.

Les capacités des ancrages doivent être vérifiées séparément en multipliant la charge F1 par un coefficient 1.1, la charge F2 par un coefficient de 1 et la charge F5 par un coefficient de 2.2.

Le plan de clouage 8 a été spécialement développé pour une application CLT. Il peut être utilisé pour des applications avec d’autres éléments à base de bois, sous réserve que ces matériaux acceptent les entraxes et distances des fixations dans le CLT.

Valeurs Caractéristiques simplifiées - Connexion bois sur support rigide - Clouage partiel - 1 équerre - Plan de clouage 8


RéférencesValeurs Caractéristiques simplifiées - Connexion bois sur béton - Clouage partiel - Plan de clouage 8
Fixations Valeurs Caractéristiques simplifiées - Bois C24 - 1 équerre [kN]
Aile A Aile B R1.k R2.k = R3.k R4.k R5.k
Qté Type Qté Type CNA4.0x50 CNA4.0x60 CNA4.0x50 CNA4.0x60 CNA4.0x50 CNA4.0x60 CNA4.0x50 CNA4.0x60
ABR255 17 CNA 2 Ø12 23.4 25.8 24.9 26.5 19.7 19.7 6.2 7
ABR255SO 56 CNA 2 Ø12 20.8 20.8 26.1 - 17.1 17.1 4.6 4.6

Les valeurs données dans le tableau ci-dessus peuvent être utilisées si le panneau est bloqué en rotation.

Le plan de clouage 8 a été spécialement développé pour une application CLT. Il peut être utilisé pour des applications avec d’autres éléments à base de bois sous réserve que ces matériaux acceptent les entraxes et distances des fixations dans le CLT.

Les capacités des ancrages doivent être vérifiées séparément en multipliant la charge F1 par un coefficient 1.1, la charge F2 par un coefficient de 1 et la charge F5 par un coefficient de 2.2.

Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-06/0106.
