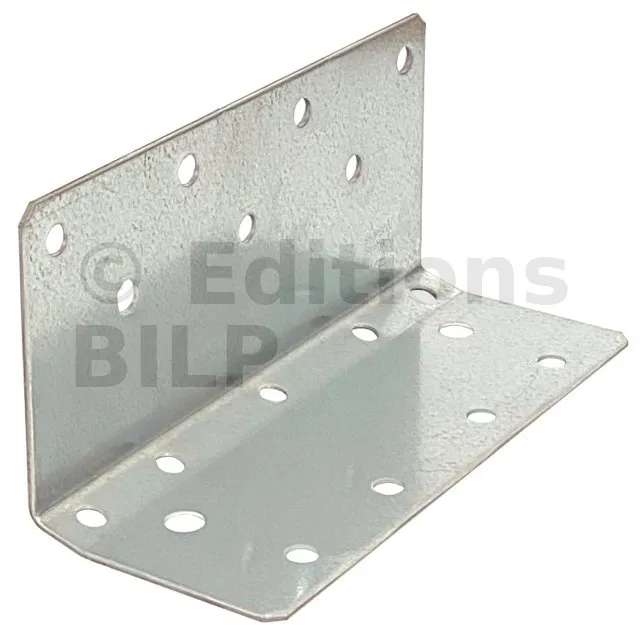

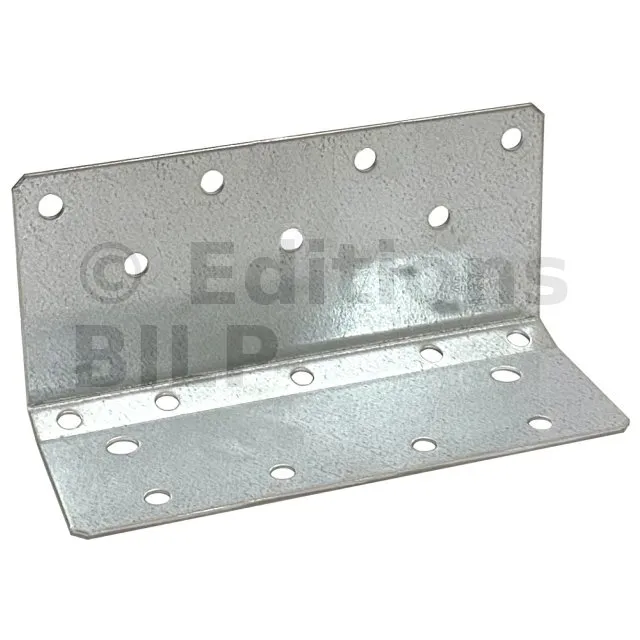

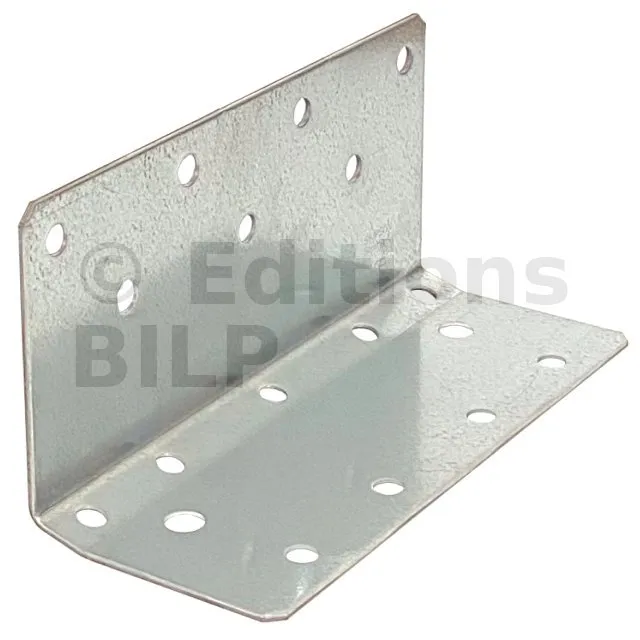

Equerre renforcée pour CLT avec vis inclinées - Réf. AB255SSH

L’ABR255SSH a été spécialement developpée pour le CLT. Elle a été conçue pour reprendre des charges à la fois verticales et latérales.

Installées avec des vis SSH à fort diamètre pour connecteurs (droites et inclinées), cette équerre reprend de fortes charges et permet une installation rapide.

bientôt DISPO
Expédition estimée dans 10 jours.
16€60
  TTC  / Equerre

  • Référence
    AB255SSH
  • Fabrication
    Française
  • Matériau
    Acier pré galvanisé - S250GD + Z275 suivant la EN 10346
  • Marque
    SIMPSON Strong-Tie
  • Perçages Aile A
    7Ø11mm
  • Perçages Aile B
    9Ø11mm - 2Ø14mm
  • Largeur
    255mm
  • Hauteur
    123mm
  • Profondeur
    100mm
  • Epaisseur
    3mm

Caractéristiques

Matière

  • Acier pré galvanisé
  • S250GD + Z275 suivant la EN 10346

Avantages

  • Une installation accélérée grâce à un nombre limité de fixations
  • La possibilité de la dissimuler dans l’épaisseur du complexe de plancher (isolation sous chape, chape, revêtement,...)
  • Un éventail de valeurs caractéristiques selon la longueur de la vis SSH employée
  • De multiples configurations possibles
  • Les vis installées dans l’angle permettent une meilleure reprise d’effort de l’assemblage
  • Une fabrication française.

Application

Support

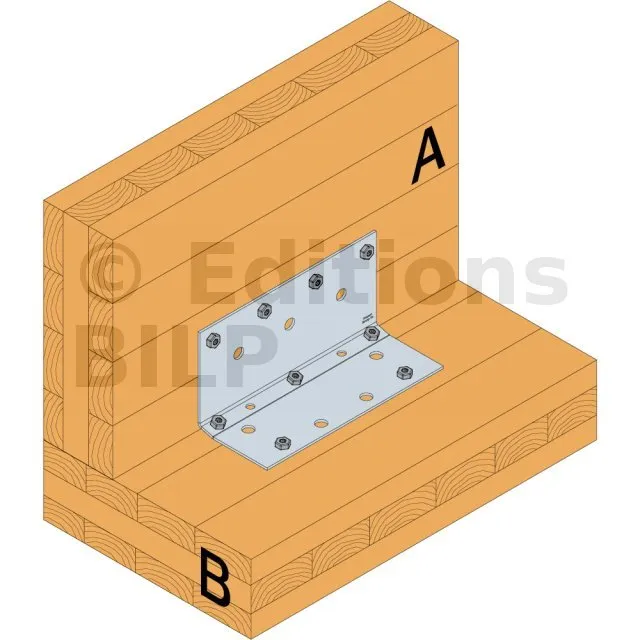

  • Porteur : CLT, bois massif, bois lamellé-collé...
  • Porté : CLT, bois massif, bois lamellé-collé...

Domaine d’utilisation

  • Panneaux massifs,
  • Panneaux lamellés croisés (CLT)...

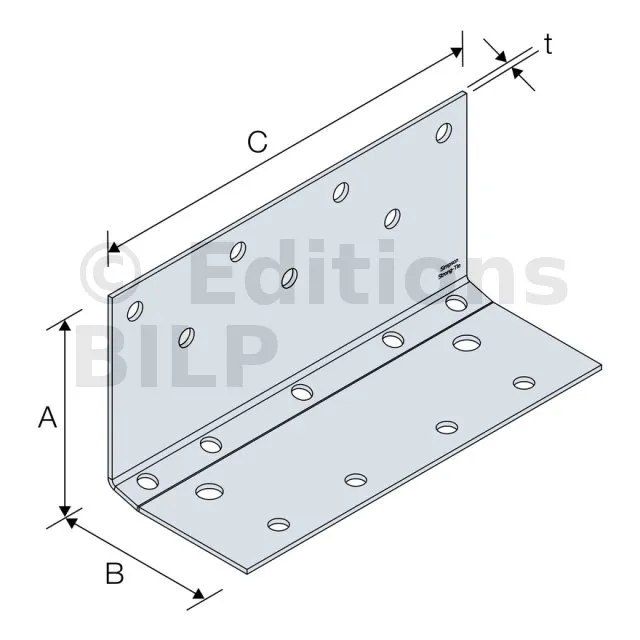

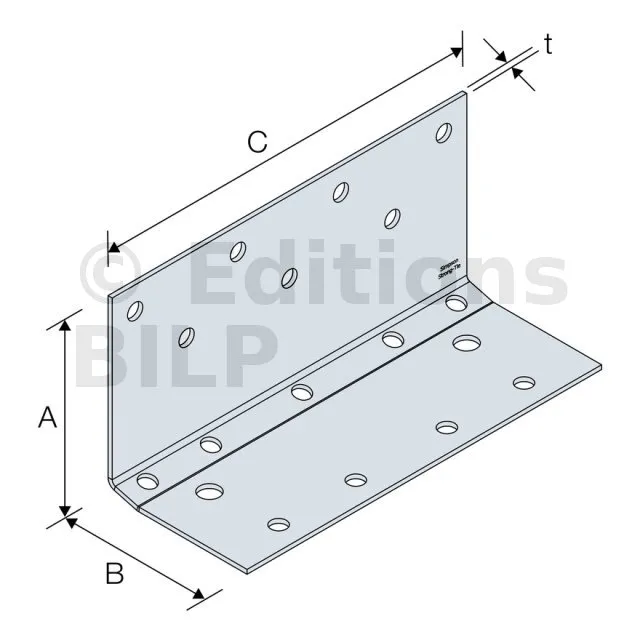

Dimensions
RéférencesDimensions [mm]Perçages aile APerçages aile B
A B C t Ø11 [mm] Ø11 [mm] Ø14 [mm]
AB255SSH 123 100 255 3 7 9 2

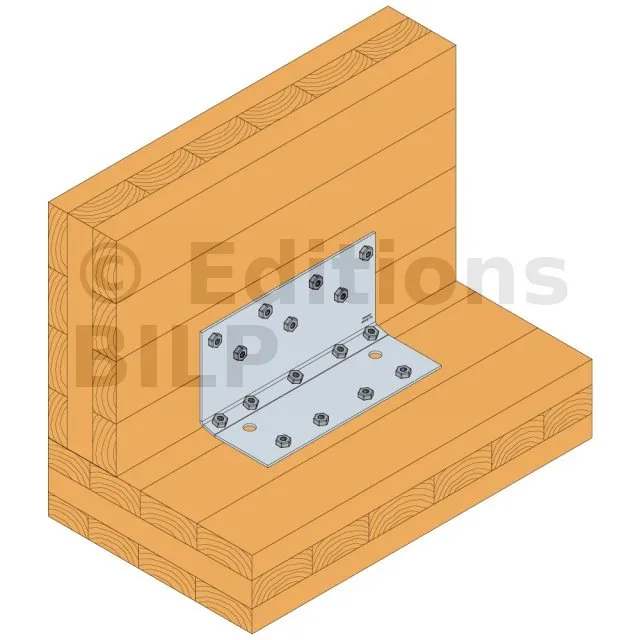

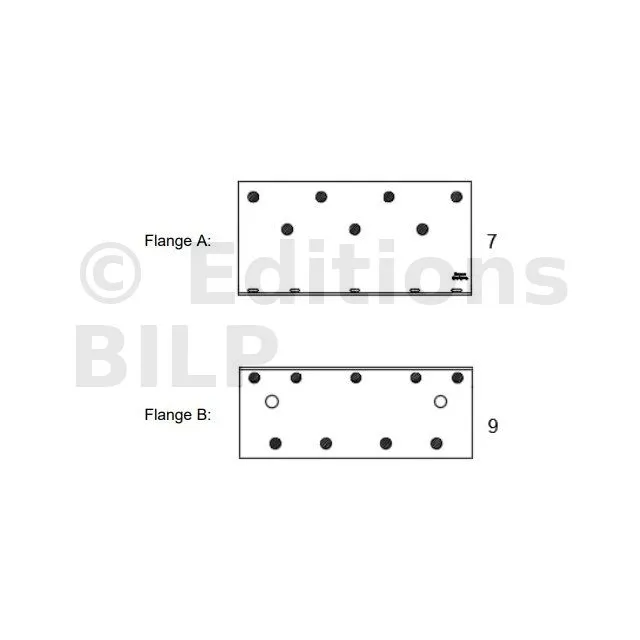

Valeurs caractéristiques - Bois sur bois - 1 Équerre - clouage total


RéférencesValeurs caractéristiques - Bois sur bois - Clouage total
Fixations Valeurs caractéristiques - Bois C24 - 1 équerre [kN]
Aile A Aile B R1.k R2.k = R3.k R4.k R5.k
Qté Type Qté Type 10.0x40 10.0x50 10.0x100 10.0x120 10.0x160 10.0x40 10.0x50 10.0x100 10.0x120 10.0x160 10.0x40 10.0x50 10.0x100 10.0x120 10.0x160 10.0x40 10.0x50 10.0x100 10.0x120 10.0x160
AB255SSH 7 SSH10.0xL 9 SSH10.0xL 8.56 * kmod^0.25 19.3 * kmod^0.12 26.36 * kmod^0.09 42.6 56.2 17.4 24.7 35 42.6 48.5 min(13.7 ; 13.92/kmod^0.76) 13.9/kmod^0.76 13.9/kmod^0.76 13.9/kmod^0.76 13.9/kmod^0.76 4.21/kmod^0.24 5.02/kmod^0.24 5.22/kmod^0.24 5.28/kmod^0.24 13.9/kmod^0.76

Les valeurs dans le tableau ci-dessus peuvent être utilisées si l’élement est bloqué en rotation.

Des valeurs avec d’autres longuerus de vis SSH sont disponibles dans l’ETA.

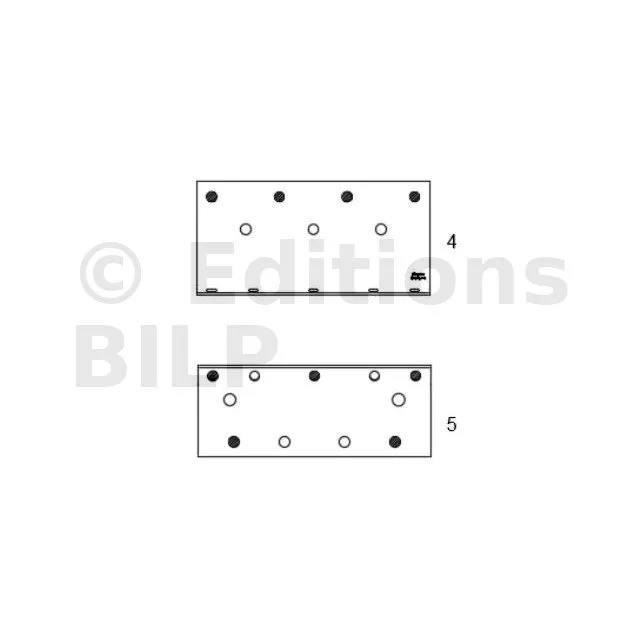

Valeurs caractéristiques - Bois sur bois - 1 Équerre - Clouage partiel


RéférencesValeurs caractéristiques - Bois sur bois - Clouage partiel
Fixations Valeurs caractéristiques - Bois C24 - 1 équerre [kN]
Aile A Aile B R1.k R2.k = R3.k R4.k R5.k
Qté Type Qté Type 10.0x40 10.0x50 10.0x100 10.0x120 10.0x160 10.0x40 10.0x50 10.0x100 10.0x120 10.0x160 10.0x40 10.0x50 10.0x100 10.0x120 10.0x160 10.0x40 10.0x50 10.0x100 10.0x120 10.0x160
AB255SSH 4 SSH10.0xL 5 SSH10.0xL 4.12 * kmod^0.5 10.9 * kmod^0.2 15.36 * kmod^0.15 25.64 * kmod^0.1 25.4 * kmod^0.1 10.8 15.4 21.8 26.5 30.1 min(8.7 ; 13.92/kmod^0.76) min(13.9 ; 13.9/kmod^0.76) min(14.6 ; 13.9/kmod^0.76) min(18.8 ; 13.9/kmod^0.76) 13.9/kmod^0.76 1.68/kmod 1.97/kmod^0.8 2.11/kmod^0.8 2.11/kmod^0.8 2.11/kmod^0.8

Les valeurs dans le tableau ci-dessus peuvent être utilisées si l’élement est bloqué en rotation.

Des valeurs avec d’autres longuerus de vis SSH sont disponibles dans l’ETA.

Valeurs caractéristiques simplifiées - Bois sur bois - 1 Équerre - Clouage total

RéférencesValeurs caractéristiques - Bois sur bois - Clouage total
Fixations Valeurs caractéristiques simplifiées - Bois C24 - 1 équerre [kN]
Aile A Aile B R1,k R2,k = R3,k R4,k R5,k
Qté Type Qté Type 10.0x40 10.0x50 10.0x100 10.0x120 10.0x160 10.0x40 10.0x50 10.0x100 10.0x120 10.0x160 10.0x40 10.0x50 10.0x100 10.0x120 10.0x160 10.0x40 10.0x50 10.0x100 10.0x120 10.0x160
AB255SSH 7 SSH10.0xL 9 SSH10.0xL 8.3 19.1 26.1 42.6 56.2 17.4 24.7 35 42.6 48.5 13.7 15.1 15.1 15.1 15.1 4.3 5.1 5.4 5.4 5.5

Les valeurs caractéristiques simplifiées publiées ci-dessus sont basées sur une durée de charge "court terme" et une classe de service 2 suivant l’Eurocode 5 (EN1995) - kmod = 0.9.

Pour d’autres durées de charges et classes de service, merci de consulter les tableaux au-dessus ou l’ETE.

Les valeurs données dans le tableau ci-dessus peuvent être utilisées si l’élement est bloqué en rotation.

Valeurs caractéristiques simplifiées - Bois sur bois - 1 Équerre - Clouage partiel

RéférencesValeurs caractéristiques - Bois sur bois - Clouage partiel
Fixations Valeurs caractéristiques simplifiées - Bois C24 - 1 équerre [kN]
Aile A Aile B R1,k R2,k = R3,k R4,k R5,k
Qté Type Qté Type 10.0x40 10.0x50 10.0x100 10.0x120 10.0x160 10.0x40 10.0x50 10.0x100 10.0x120 10.0x160 10.0x40 10.0x50 10.0x100 10.0x120 10.0x160 10.0x40 10.0x50 10.0x100 10.0x120 10.0x160
AB255SSH 4 SSH10.0xL 5 SSH10.0xL 3.9 10.7 15.1 25.4 25.1 10.8 15.4 21.8 26.5 30.1 8.7 13.9 14.6 15.1 15.1 1.9 2.1 2.3 2.3 2.3

Les valeurs caractéristiques simplifiées publiées ci-dessus sont basées sur une durée de charge "court terme" et une classe de service 2 suivant l’Eurocode 5 (EN1995) - kmod = 0.9.

Pour d’autres durées de charges et classes de service, merci de consulter les tableaux au -dessus ou l’ETE.

Les valeurs données dans le tableau ci-dessus peuvent être utilisées si l’élement est bloqué en rotation.
