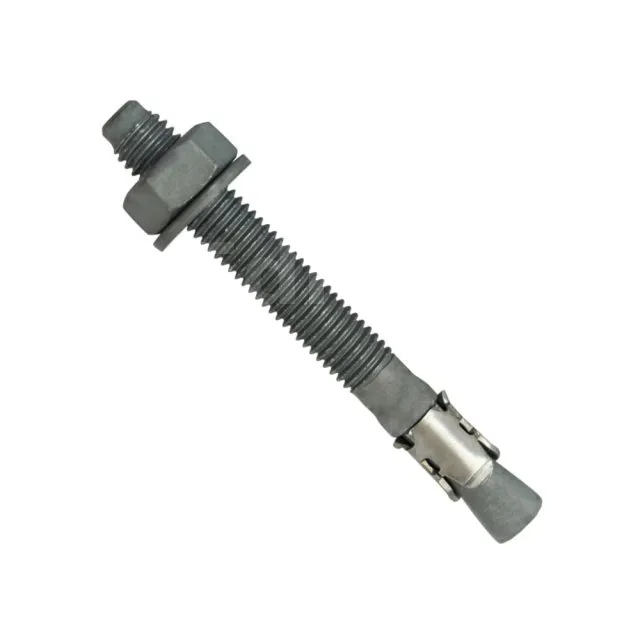

Goujons d’ancrage FM-753 3DG - Complément pour pieds de poteau extérieurs et connecteurs ZPro - Réf. 75320C0806500

bientôt DISPO
Expédition estimée dans 10 jours.
73€10
  TTC  / Boite de 100 goujons
    • 8mm
    • 100 pièces
  • Autres choix

  • Référence
    75320C0806500
  • Longueur
    65mm
  • Fabrication
    Française
  • Matériau
    Acier trempé
  • Marque
    SIMPSON Strong-Tie
  • Revêtement
    Spécial anti-corrosion 3DG finition mat
  • Epaisseur maximale pièce à fixer [tfix,max] avec profondeur d’ancrage standard [hef,STD]
    7mm
  • Epaisseur maximale [tfix,max] pièce à fixer avec profondeur d’ancrage réduite [hef,RED]
    15mm
  • Diamètre maximal perçage pièce à fixer [df] [mm]
    9mm
  • Diamètre perçage [do] x profondeur [h1] dans le support [mm]
    8x60mm
  • Couple de serrage [Tinst] [Nm]
    15Nm
  • Profondeur d’ancrage standard [hef,STD]
    40mm
  • Profondeur minimale de perçage [h1]
    60mm
  • Distance entraxes minimale [mm]
    55mm
  • Distance au bord mini [cmin]
    55mm
  • Ouverture de clés sur plat [SW]
    13mm
  • Épaisseur minimale du matériau-support, [hmin]
    100mm

Caractéristiques

Matière

  • Acier trempé,
  • Revêtement spécial anti-corrosion 3DG finition mat,
  • Bague d’expansion en inox A4 pour une adhérence maximale sur les parois du perçage.

Avantages

  • Gains de temps de pose
  • Montage au travers de l’élément à fixer, Ø de perçage = Ø de cheville
  • Expansion immédiate,
  • Ecrou et rondelle prémontés
  • Epaisseur accrue des 3 segments d’expansion
  • Six dents inox pour une plus grande adhérence aux parois du perçage,

Application

Domaines d’utilisation

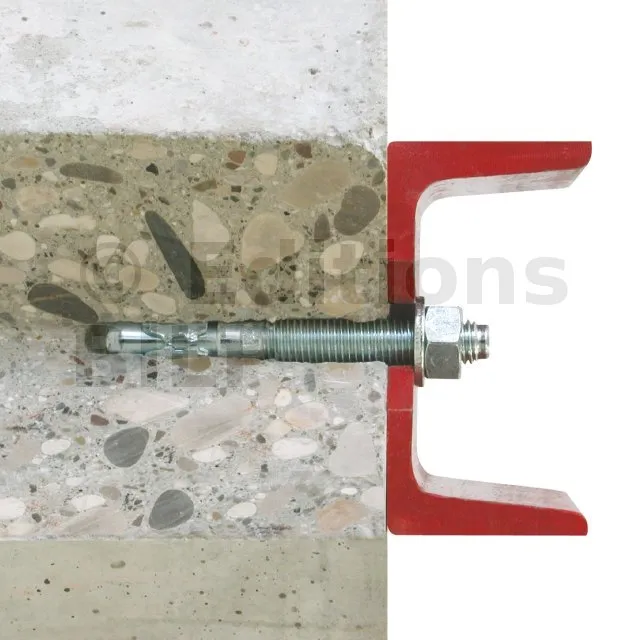

  • Fixations structurelles,
  • Façades,
  • Garde-corps,
  • Equerres de bardage ITE, sabots de charpente,
  • Charges statiques ou quasi-statiques.
  • Gamme de connecteurs ZPRO

Supports

  • Béton non fissuré,

Données techniques

Dimensions

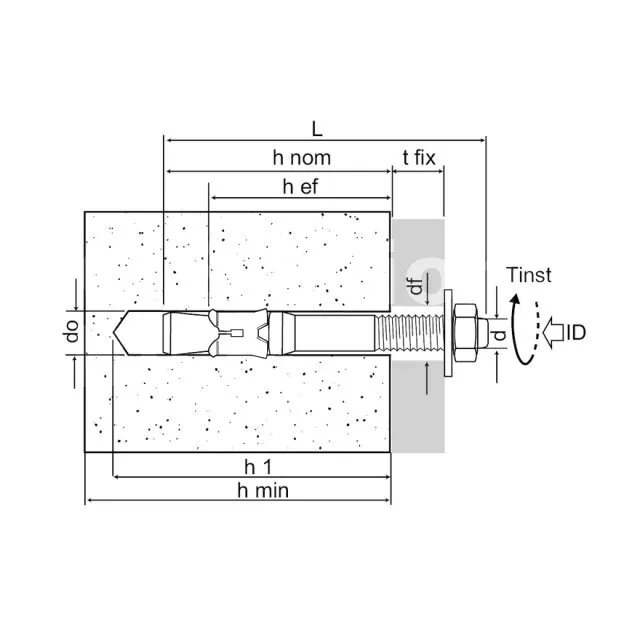

RéférencesRéference produitDimensions [ØxL] [mm]Ep. max [tfix,max] pce à fixer avec prof. d’ancrage standard [hef,STD] [mm]Ep. max [tfix,max] pce à fixer avec prof. d’ancrage réduite [hef,RED] [mm]Ø max perçage pce à fixer [df] [mm]Ø perçage [do] x profondeur [h1] dans le support [mm]Ep. mini du support [hmin] [mm]Profondeur d’ancrage standard [hef,STD] [mm]Couple de serrage [Tinst] [Nm]Qté par boîte
75320C0806500 FM-753 3DG M8x65 7 (15) 9 8x60 100 40 15 100
75320C1007500 M10x75 5 (20) 12 10x70 100 50 25 50
75320C1211000 M12x110 20 (35) 14 12x85 120 60 50 50

Valeurs de calcul - Cheville isolée - Pas de distance aux bords

RéférencesDimensions [ØxL] [mm]Réference produitValeurs de calcul - cheville isolée - pas de distances aux bords
Valeurs de calcul - Béton non fissuré
Traction - NRd Cisaillement - VRd (1-2) Moment de flexion MRd [Nm]
C20/25 [kN] C30/37 [kN] C40/50 [kN] C50/60 [kN] C20/25 [kN] C30/37 [kN] C40/50 [kN] C50/60 [kN]
75320C0806500 M8x65 FM-753 3DG 8 - - - 5.4 - - - -
75320C1007500 M10x75 FM-753 3DG 8 - - - 9.3 - - - -
75320C1211000 M12x110 FM-753 3DG 15.2 - - - 13.4 - - - -

1. Les charges publiées sont calculées à partir des coefficients partiels de sécurité issus des ETE. Ces charges sont calculées pour du béton non armé et du béton armé standard dont les fers sont espacés de s ≥ 15 cm (tous diamètres) ou de s ≥ 10 cm, si leur diamètre est inférieur ou égal à 10 mm.
2. Les charges au cisaillement sont indiquées pour un ancrage seul sans tenir compte de la distance au bord de dalle. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture en bord de dalle doit être vérifiée conformément à l’ETAG001, annexe C, méthode A.
3. Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3 N/mm2 (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Capacités recommandées - Ancrage simple - Aucune distance au bord

RéférencesRéference produitDimensions [ØxL] [mm]Charges recommandées - Béton non fissuré
Traction - NRd Cisaillement - VRd Moment de flexion MRd [Nm]
C20/25 [kN] C30/37 [kN] C40/50 [kN] C50/60 [kN] C20/25 [kN] C30/37 [kN] C40/50 [kN] C50/60 [kN]
75320C0806500 FM-753 3DG M8x65 5.7 6.1 6.5 6.8 4.4 4.4 4.4 4.4 11.4
75320C1007500 FM-753 3DG M10x75 5.7 6.3 6.8 7.4 6.6 6.6 6.6 6.6 23.3
75320C1211000 FM-753 3DG M12x110 11.2 12.3 13.4 14.6 9.6 9.6 9.6 9.6 34.3

1. En cas d’interaction des charges de traction et de cisaillement (bras de levier) ainsi qu’en cas de groupes d’ancrages et/ou d’influence des bords, un calcul selon ETAG 001, Annexe C, Méthode de conception A (août 2010) ou CEN/TS 1992-4-4 doit être réalisé en tenant compte de l’ensemble de l’Évaluation Technique Européenne ETA-13/0367.
2. Les données de charge tiennent compte des coefficients de sécurité partiels des résistances donnés dans l’Évaluation Technique Européenne ETA-13/0367 et un coefficient de sécurité partiel de la charge. Les valeurs données supposent un béton non armé ou normalement armé avec un espacement des barres d’armature s ≥ 15 cm ou s ≥ 10 cm avec un diamètre des barres d’armature ds ≤ 10 mm.

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
