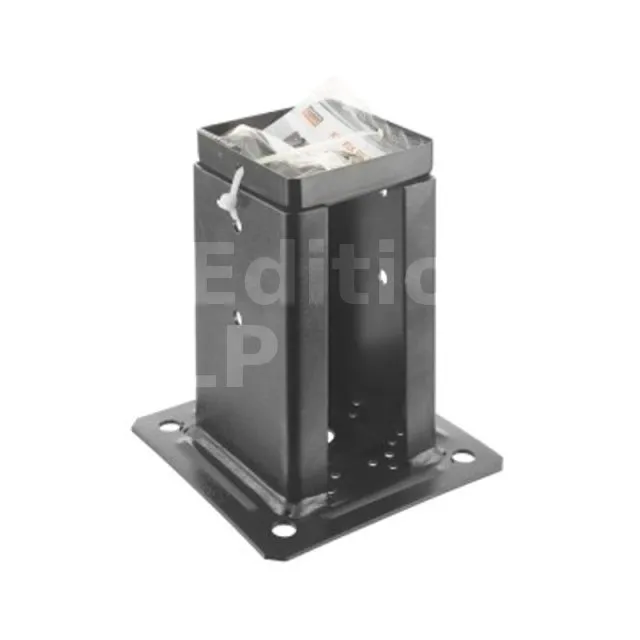

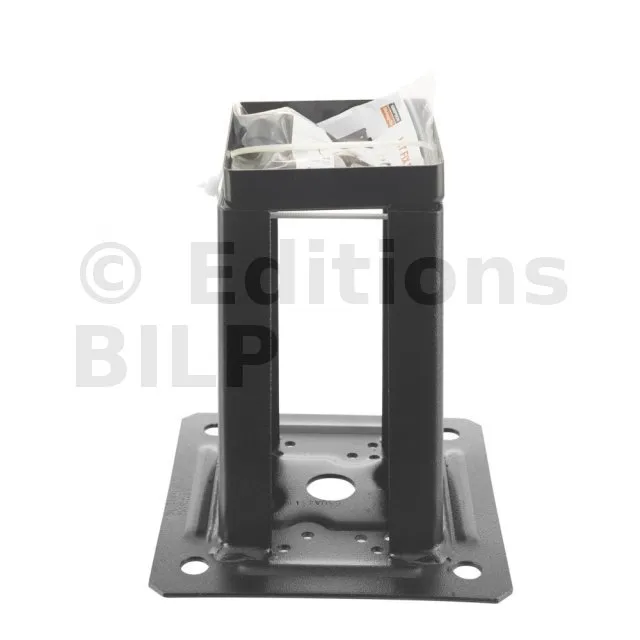

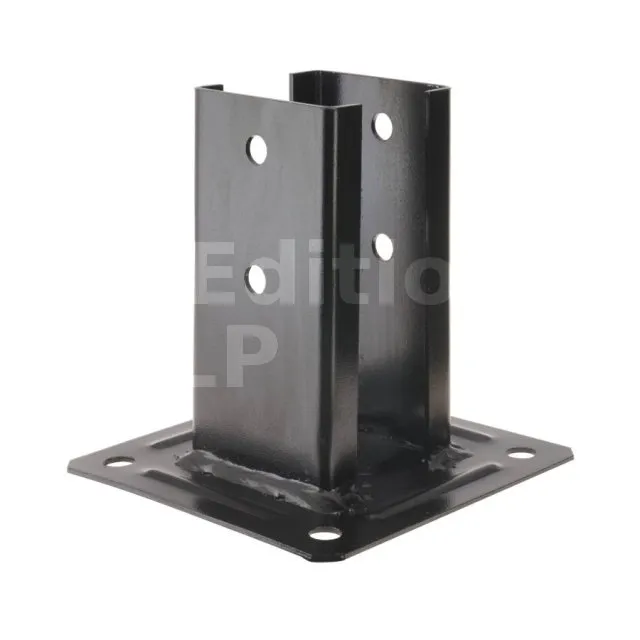

Pied de poteau carré de jardin - Finition NOIRE - Réf. KITFIX PPJNC70PB
-
RéférenceKITFIX PPJNC70PB
-
Fabricationfrançaise
-
MatériauAcier DD11 suivant NF EN 10111, primaire electrozinguée suivant ISO 2081
-
MarqueSIMPSON Strong-Tie
-
Largeur (D)150mm
-
Largeur (C)71mm
-
Largeur (E)150mm
-
Épaisseur t12.5mm
-
Épaisseur t22.5mm
-
Perçage sur le corps4Ø8
-
Perçage sur la platine4Ø12
-
FinitionNOIRE (Peinture en poudre Polyester Architecture RAL9005)

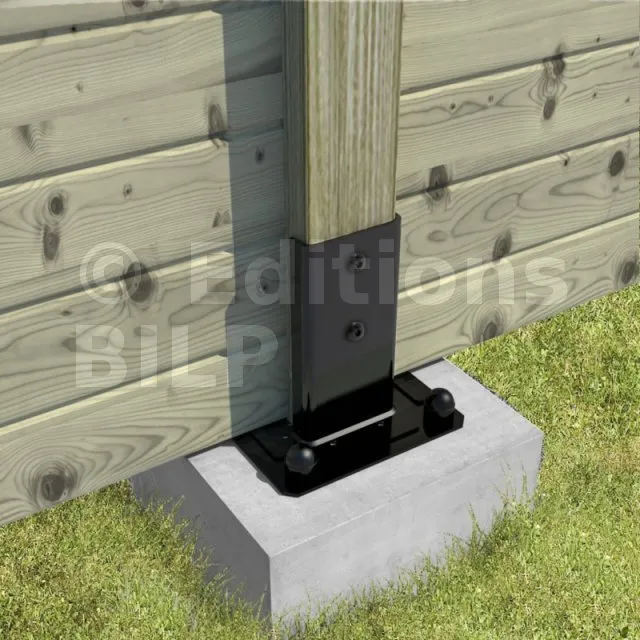

Pied de poteau carré de jardin à boulonner - Finition noire
Les pieds de poteau carrés noirs pour claustras "prêt-à-fixer" PPJNCPB sont préconisés dans la réalisation de petits ouvrages tels que les clôtures et structures légères de jardin. Très faciles à mettre en œuvre, ils peuvent être boulonnés sur support béton ou vissés sur bois.
Caractéristiques
Matière
- Acier DD11 suivant NF EN 10111,
- Primaire electrozinguée suivant ISO 2081
- Finition peinture en poudre Polyester Architecture RAL9005
- Épaisseur : 2.5 mm (Corps et platine).
Avantages
- Esthétique finition noire pour un assemblage discret dans la structure,
- Fourni avec les accessoires de fixation,
- Platine d’épaisseur 2.5mm renforcée assurant une plus grande résistance à la déformation,
- Angles de la platine découpés pour plus de sécurité,
- Pied de poteau ouvert entièrement sur le côté afin de poser la première lame de clôture au plus près du sol.
Applications
Support
- Porteur : béton, acier, bois massif, bois composite...
Domaines d’utilisation
- Clôtures de jardin, panneaux, claustras,
- Abris de jardin, bûchers de jardin,
- Structures légères et ouvrages temporaires de jardin...
Données techniques
Dimensions
Références | Type de poteau | Dimensions [mm] | Perçages | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
A | B | C | D | E | F | t1 | t2 | Cornières | Platine | ||
Ø8 | Ø12 | ||||||||||
KIT FIX PPJNC70PB | 71 | 152.5 | 71 | 150 | 150 | 41 | 2.5 | 2.5 | 4 | 4 | |
KIT FIX PPJNC90PB | 91 | 152.5 | 91 | 150 | 150 | 49 | 2.5 | 2.5 | 4 | 4 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Poteau :
- Vis de fixation noire Ø6 x 40mm
Platine :
- Cheville mécanique : goujon WA M10-78/5
- Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25
- Fixation sur bois : tirefond LAG 10080
Mise en garde
La gamme de jardin ne convient pas pour des applications structurelles soumises à des forces importantes (vent...). Les structures doivent également être correctement conçues et mises en oeuvre afin d’assurer la reprise de charges latérales de vent (jambe de force...).

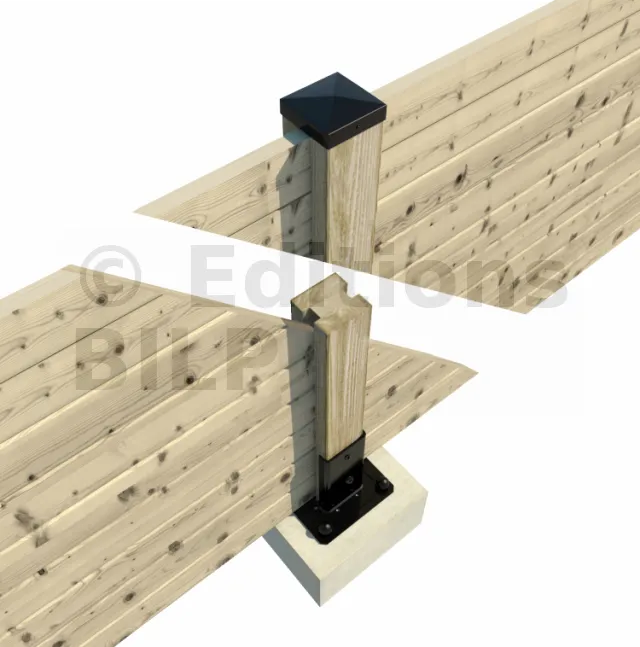

Installation
Partie basse :
1. Positionner le pied de poteau dans la structure,
2. Identifier la position des ancrages sur le support,
3. Percer le support verticalement au diamètre et à la profondeur préconisés pour les fixations choisies,
4. Fixer la platine au sol à l’aide des fixations sélectionnées.
Partie haute :
1. Placer le poteau dans le pied de poteau,
2. Fixer le poteau dans le pied de poteau à l’aide des vis fournies,
3. Placer le cabochon au sommet du poteau,
4. Fixer le cabochon au poteau à l’aide des vis fournies.
