Cheville d’isolation à visser pour fixer la laine minérale sur le SUPPORT EN BOIS - diamètre 6mm
Fixation de l’isolation en laine minérale sur support bois.
-
Référence
-
MatériauGaine : polyamide,
clou : acier carbone,
tête du clou : Polyamide (PA) avec fibre de verre -
MarqueKlimas
-
FabricationEuropéenne
-
Type d’isolation thermiqueLaine minérale MW
-
Méthode de montageEncastré
-
Protection contre la corrosionZingage
-
SubstratBois C22,
Panneau OSB, contre-plaqué,panneau de particules de ciment,
Panneau de fibres de ciment -
Epaisseur de l’isolant90mm
-
Diamètre de la fixation (dk)6mm
-
Diamètre de la plaque (Dk)110mm
-
Conductivité thermique0,000[W/K]
-
Homologation DIBt allemandZ-9.1-875
-
Agrément (PL)ITB-KOT-2019/0913 (wyd. 1)
-
Rigidité de la plaque0,60[kN/mm]
- Conception innovante de la rosace d’appui : la mise en place de la laine minérale est facile et rapide, ne nécessitant aucun élément de support supplémentaire. Une rosace de 110 mm de diamètre, extrêmement solide, assure un maintien sûr sur le matériau isolant.
- Disque de laine minérale : réduit les ponts thermiques et améliore l’esthétique de l’isolation de la façade.
- Clou avec filetage pour le bois : installation sûre
- Conception innovante de la gaine : les multiples "poches et saillies" de colle sur la collerette d’appui améliorent l’adhérence du mortier adhésif.
Substrat approprié
- Bois C22
- Contre-plaqué,
- Panneau OSB
- Panneau de fibres de ciment

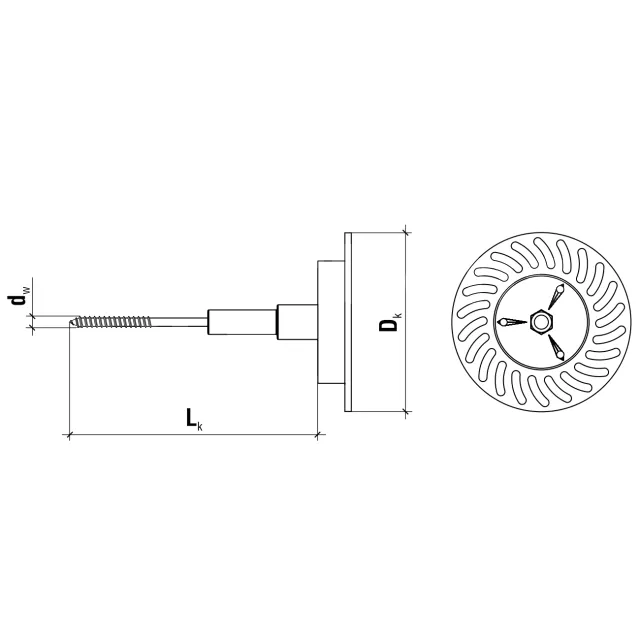

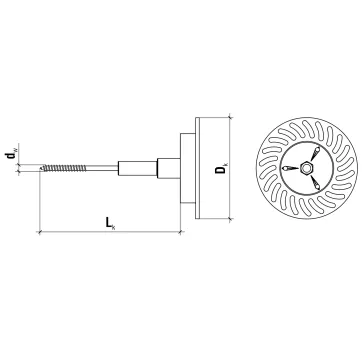

Dimensions
| Références | Dimensions | Epaisseur de l’isolation |
|---|---|---|
| dk x Lk [mm] | ||
| DRIVE-W-06120(50) | 6x110 | 90 |
| DRIVE-W-06140(50) | 6x130 | 110 |
| DRIVE-W-06160(50) | 6x150 | 130 |
| DRIVE-W-06180(50) | 6x170 | 150 |
| DRIVE-W-06200(50) | 6x190 | 170 |
| DRIVE-W-06220(50) | 6x210 | 190 |
| DRIVE-W-06240(50) | 6x230 | 210 |
| DRIVE-W-06260(50) | 6x250 | 230 |
| DRIVE-W-06280(50) | 6x270 | 250 |
| DRIVE-W-06300(50) | 6x290 | 270 |
| DRIVE-W-06320(50) | 6x310 | 290 |
Résistance de calcul à la traction
| Type de substrat | Profondeur d’ancrage [mm | Résistance de calcul [kN] |
|---|---|---|
| Bois C22 - C24 | 16 | 1,33 |
| Bois C22 - C24 | 20 - 40 | 1,52 |
| Panneau OSB | 15 | 0,84 |
| Panneau de particules de ciment | 12 | 0,37 |
KLIMAS
Des fixations de qualité à moindre coût.
Fabricant spécialisé dans la conception et construction des éléments de fixation. Ce leader de la fixation a obtenu son premier agrément technique Européen en 2005 et aujourd’hui elle possède 17 agréments Européens et divers certificats ce qui prouve le sérieux ainsi que la qualité des produits fabriqués par cette société.

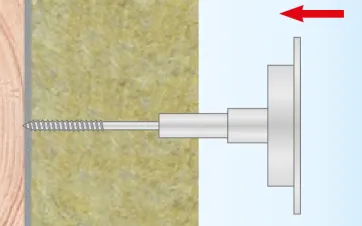

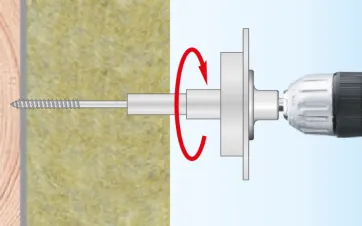

Enfoncez le connecteur
Jusqu’au niveau du substrat.

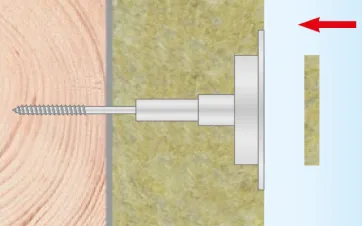

Posez le disque de laine minérale
