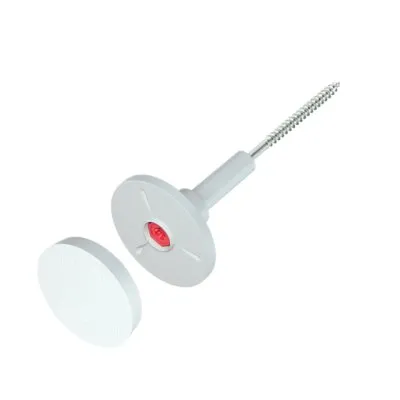

Cheville d’isolation à visser pour fixer le polystyrène sur le SUPPORT EN BOIS - diamètre 6mm
- Fixation polystyrène EPS (polystyrène expansé).
- Disque de polystyrène BLANC offert avec les connecteurs.
-
Référence
-
FabricationEuropéenne
-
MatériauGaine : Polyamide (PA),
clou : acier carbone,
tête du clou : polyamide (PA) avec fibre de verre -
MarqueKlimas
-
SupportBois C22,
Contre-plaqué, panneau OSB, panneau de particules de ciment,
Panneau de fibres de ciment -
Conductivité thermique0,000[W/K]
-
Epaisseur de l’isolant90mm
-
Type d’isolation thermiquePolystyrene EPS
-
Méthode de montageEncastré
-
Protection contre la corrosionZingage
-
Diamètre de la fixation (dk)6mm
-
Diamètre de la plaque (Dk)60mm
-
Rigidité de la plaque0,60[kN/mm]
-
Homologation DIBt allemandZ-9.1-875
-
Agrément (PL)ITB-KOT-2019/0913 (wyd. 1)
- Conception innovante : facilite et accélère l’installation du polystyrène sur un support en bois.
- Disque polystyrène : supprime la création de ponts thermiques sur la façade et améliore l’esthétique de la jonction.

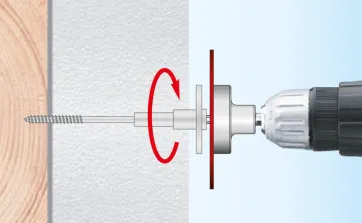

- Empreinte TX 40 : assemblage sans marteau grâce à la fixation par vissage.
- Clou avec filetage pour le bois : installation sûre.
Substrat approprié
- Bois C22,
- Panneau OSB, contre-plaqué, panneau de particules de ciment,
- Panneau de fibres de ciment.

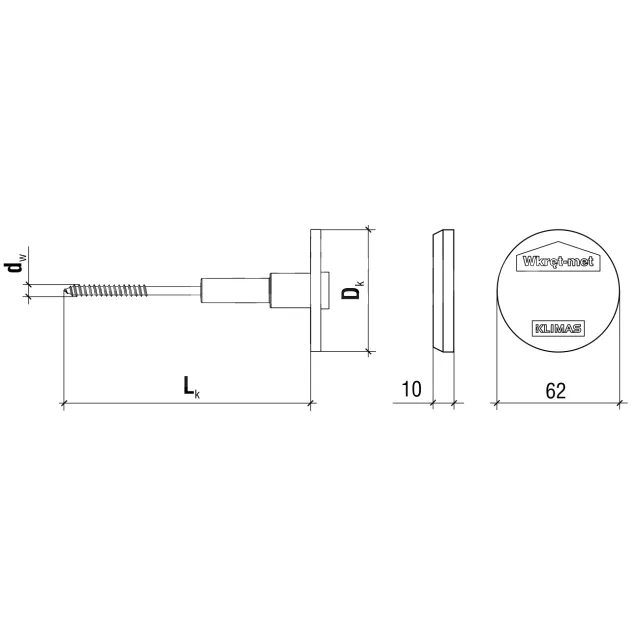

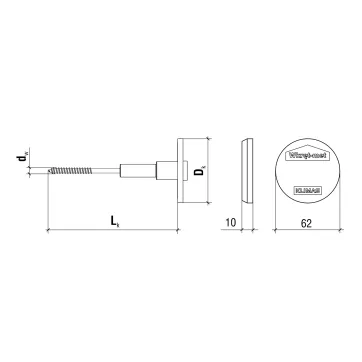

Dimensions
| Références | Dimensions | Épaisseur de l’isolation |
|---|---|---|
| dk x Lk [mm] | ||
| DRIVE-S-06120(100) | 6x110 | 90 |
| DRIVE-S-06140(100) | 6x130 | 110 |
| DRIVE-S-06160(100) | 6x150 | 130 |
| DRIVE-S-06180(100) | 6x170 | 150 |
| DRIVE-S-06200(100) | 6x190 | 170 |
| DRIVE-S-06220(100) | 6x210 | 190 |
| DRIVE-S-06240(100) | 6x230 | 210 |
| DRIVE-S-06260(100) | 6x250 | 230 |
| DRIVE-S-06280(100) | 6x270 | 250 |
| DRIVE-S-06300(100) | 6x290 | 270 |
| DRIVE-S-06320(100) | 6x310 | 290 |
Résistance de calcul à la traction
| Type de substrat | Profondeur d’ancrage [mm] | Résistance de calcul [kN] |
|---|---|---|
| Bois C22 - C24 | 16 | 1.33 |
| Bois C22 - C24 | 20 - 40 | 1.52 |
| Panneau OSB | 15 | 0.84 |
| Panneau de particules de ciment | 12 | 0.37 |
KLIMAS
Des fixations de qualité à moindre coût.
Fabricant spécialisé dans la conception et construction des éléments de fixation. Ce leader de la fixation a obtenu son premier agrément technique Européen en 2005 et aujourd’hui elle possède 17 agréments Européens et divers certificats ce qui prouve le sérieux ainsi que la qualité des produits fabriqués par cette société.

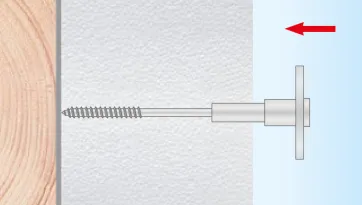

Enfoncez le connecteur
Jusqu’au niveau du substrat.

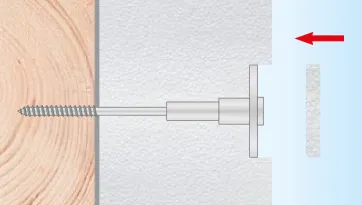

Posez le disque en polystyrène
